Kmila · TT 2026-B059

TT 2026-B059

Aplicación multiplataforma para el aprendizaje y depuración de código VHDL sin requerimiento de hardware especializado

Presenta: Ulrich Tamayo Daniel
Directores: M. en C. Pastrana Fernández Carlos Jesús; Dr. Cifuentes Álvarez Alejandro Sigrido
Trabajo Terminal I: 2026 — Ingeniería en Sistemas Computacionales

El punto de partida

Un laboratorio.
Treinta estudiantes.
Cinco tarjetas FPGA.

Esta es la realidad del laboratorio de diseño digital en muchas instituciones, incluida la ESCOM. La práctica con hardware se convierte en un privilegio compartido — no en una experiencia individual de aprendizaje.

[1] ESCOM, Catálogo de Trabajos Terminales, IPN, 2026 — véase Anexo A36

Barrera económica

Equipar un laboratorio
para 30 estudiantes cuesta

$55,000

MXN

Sólo en hardware. Sin contar mantenimiento, accesorios o licencias de software comercial. Una Basys 3 ronda los $3,400; una Cyclone IV cerca de $1,866.

[2] Digilent, Basys 3 Artix-7 FPGA Trainer Board · [3] Amazon MX, Tarjeta Cyclone IV EP4CE6, feb. 2026 — Anexo A36

Lo que hoy tenemos

Para simular VHDL hoy,
el estudiante debe encadenar tres herramientas distintas.

Editor genérico

GHDL (CLI)

GTKWave

Tres curvas de aprendizaje. Tres flujos de trabajo. Cero integración. Y la atención del estudiante se desvía de lo que importa: comprender el comportamiento del hardware.

Y en ESCOM, 0 Trabajos Terminales han abordado un depurador interactivo de HDL — la línea pedagógica está abierta.

[4] GHDL · [5] GTKWave · [1] ESCOM, Catálogo de TT — Anexo A36

Las alternativas existen, pero…

Cada herramienta resuelve una parte. Ninguna resuelve el problema completo.

GHDL solo CLI GTKWave sin simulador Icarus Verilog no VHDL Verilator no testbench ModelSim licencia Vivado 80 GB Quartus solo Win/Linux EDA Playground sólo online HDLBits no VHDL Logisim esquemáticos

Análisis comparativo completo en Anexo A2 →

Fuentes oficiales y sitios de los proyectos: [4]–[13] GHDL, GTKWave, Icarus, Verilator, ModelSim, Vivado, Quartus, EDA Playground, HDLBits, Logisim — Anexo A36

El insight

No necesitamos
otra herramienta.
Necesitamos una sola.

Un IDE académico de VHDL que integra editor, simulador y visualizador de ondas.

Sin hardware especializado. Sin licencias. Sin terminal.
Gratuito. Open-source. Multiplataforma.

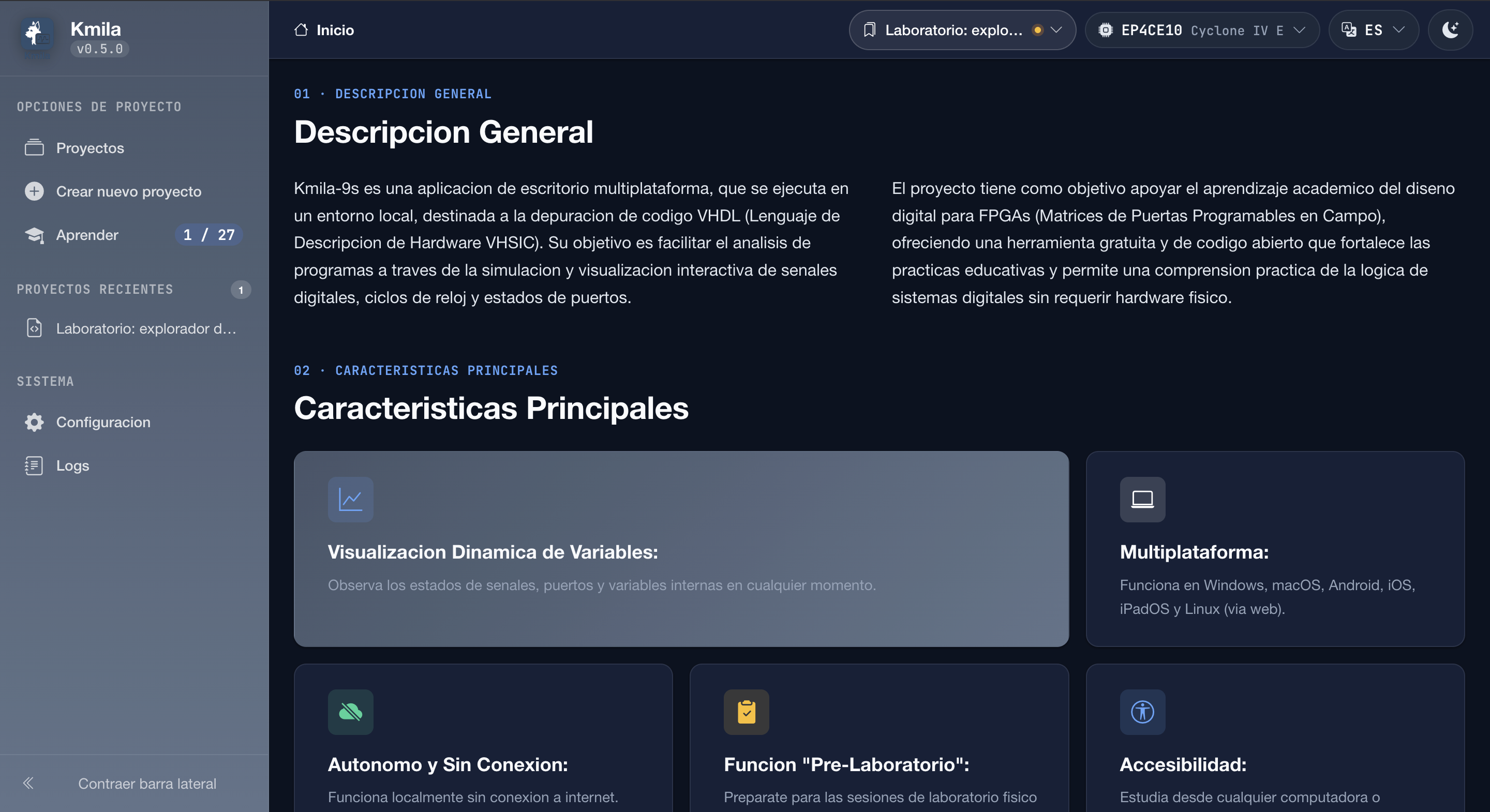

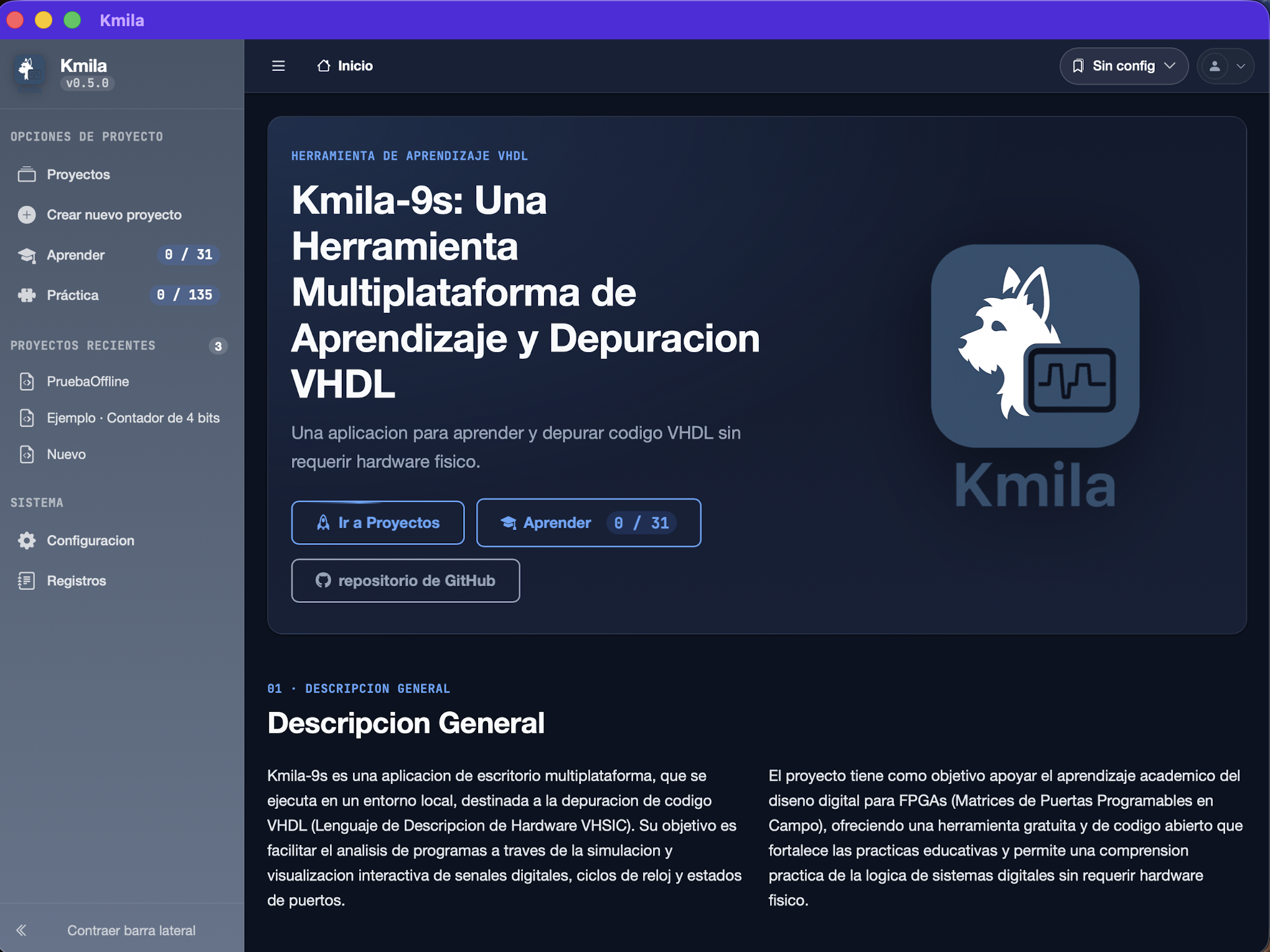

¿Qué es Kmila, en una frase?

Una plataforma académica que unifica el flujo de trabajo HDL en una sola interfaz.

01

Unificada

Editor, simulador, visualizador y catálogo FPGA en una sola aplicación. Sin terminales ni archivos intermedios visibles para el usuario.

02

Sin hardware especializado

Cualquier computadora o teléfono ejecuta Kmila. Sin tarjetas FPGA, sin licencias, sin cables. Pre-laboratorio que vive en el bolsillo.

03

Pedagógica

Pensada para estudiantes ESCOM. Catálogo de FPGAs reales, soporte multilingüe y curva de aprendizaje mínima.

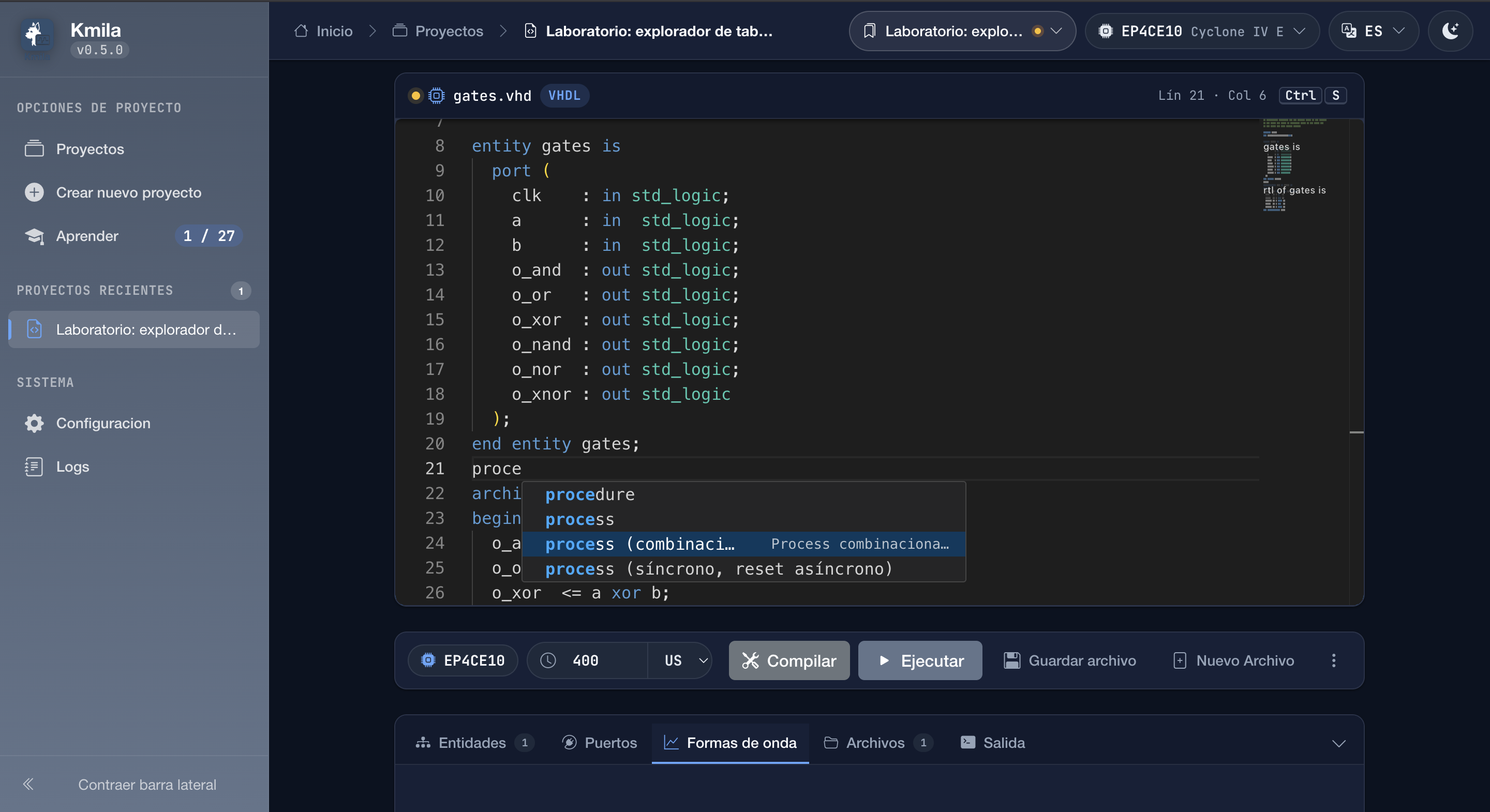

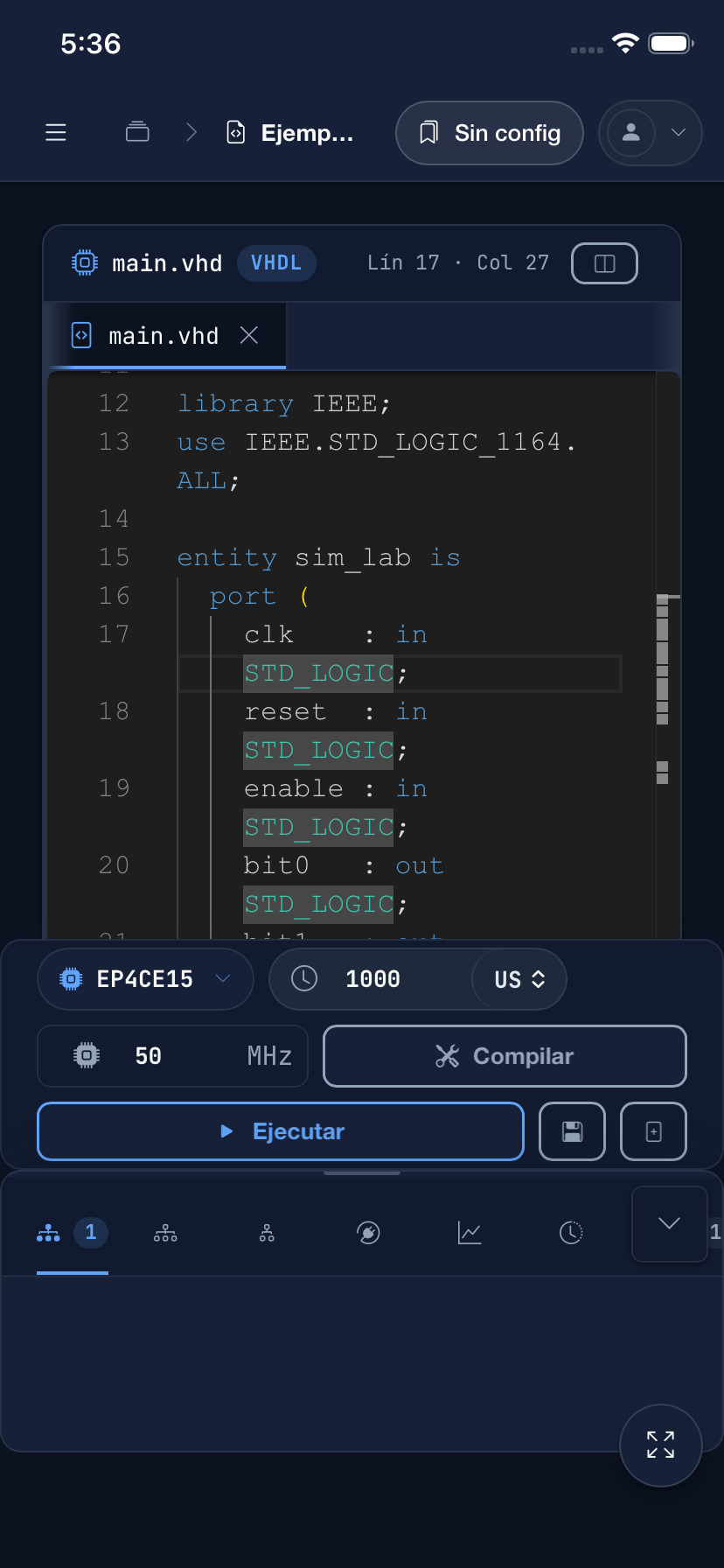

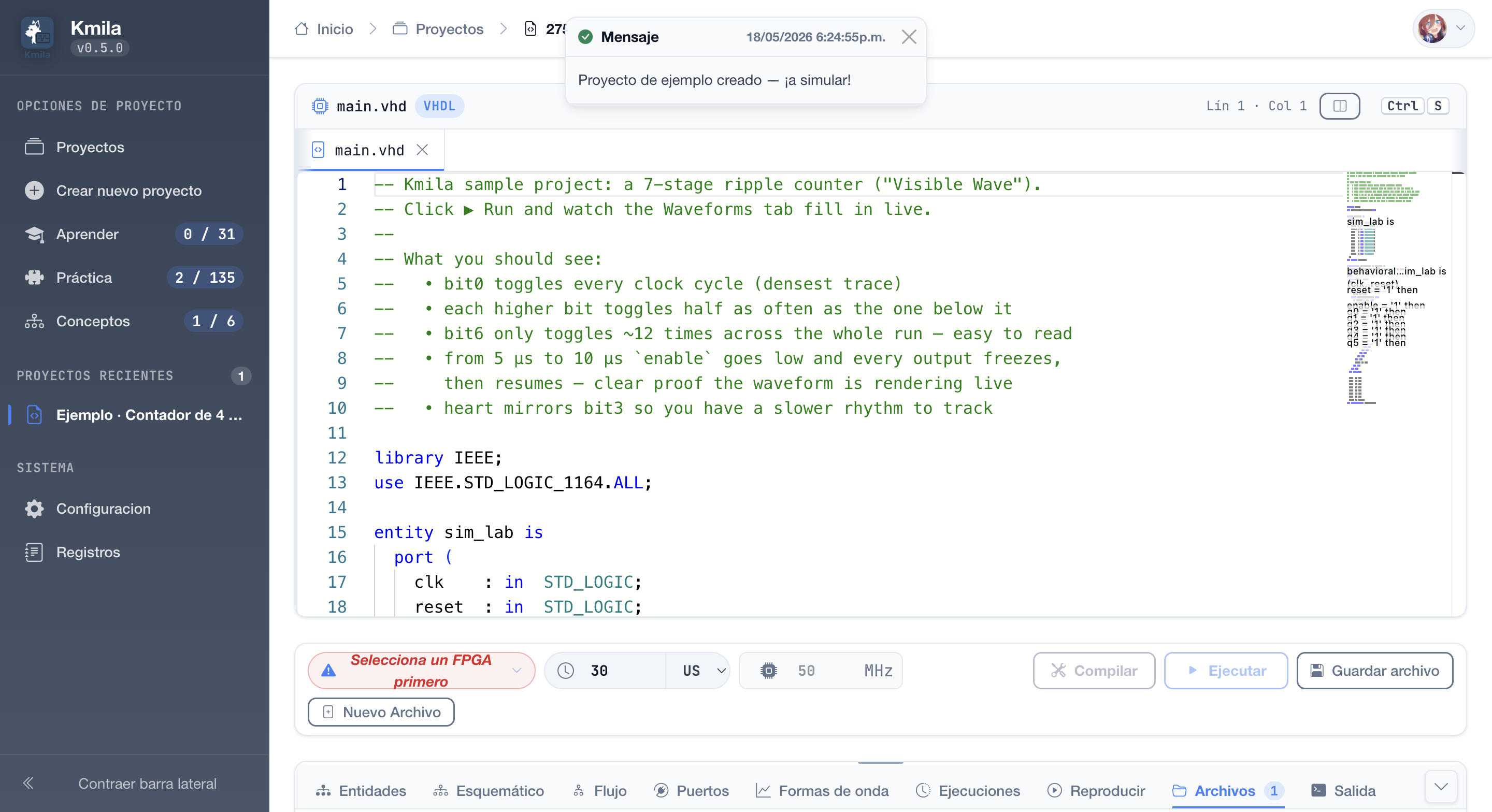

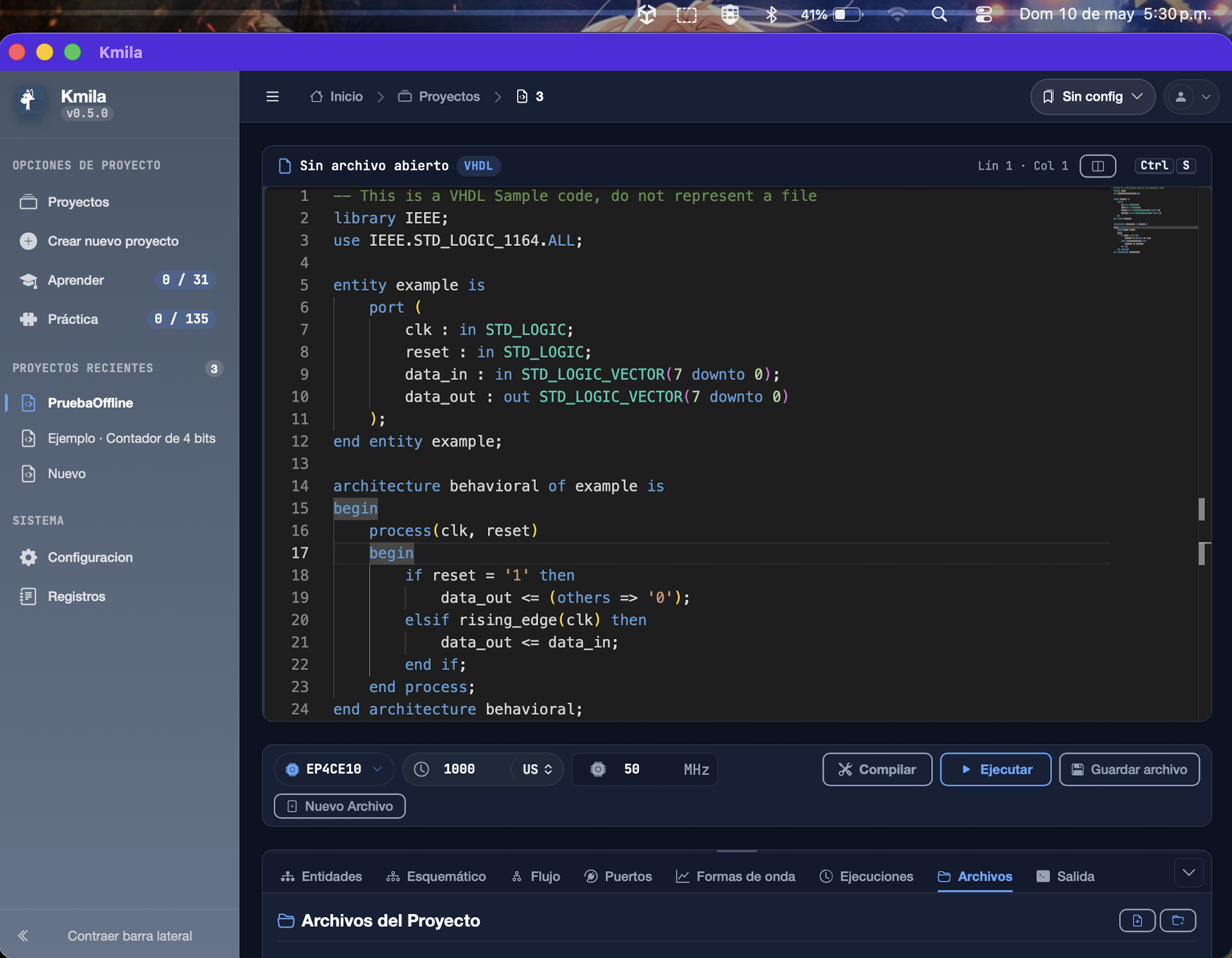

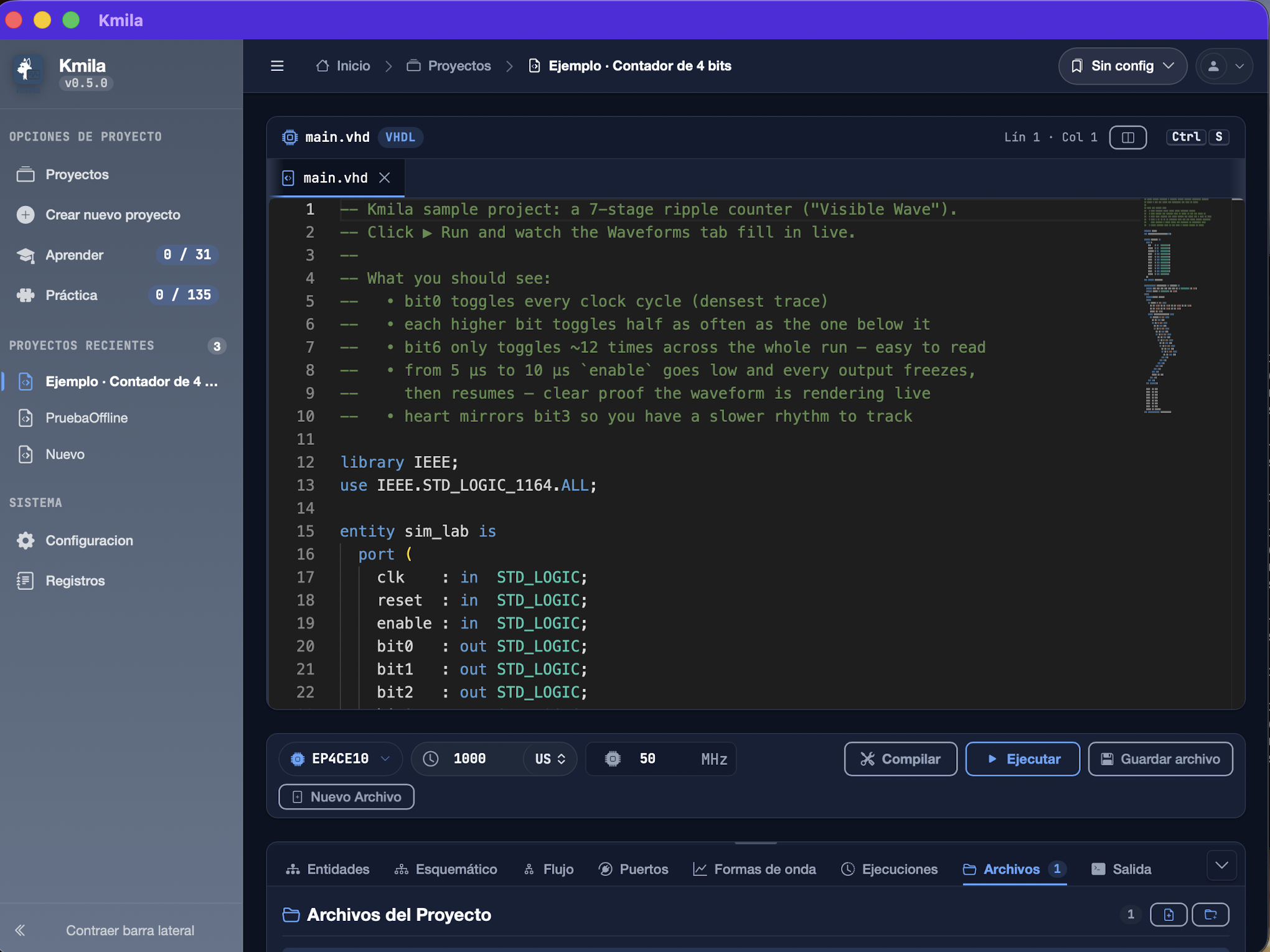

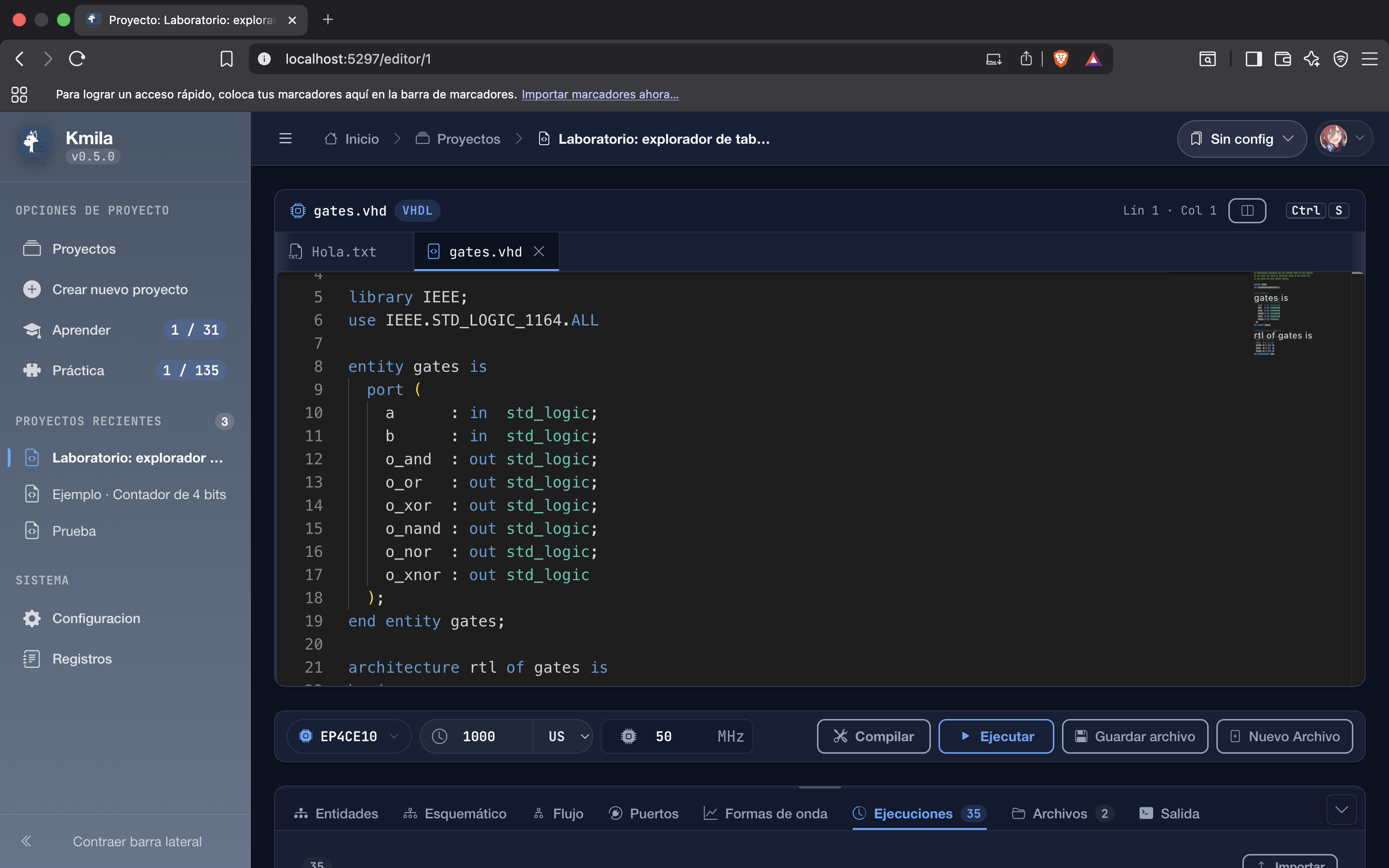

Demo · 01

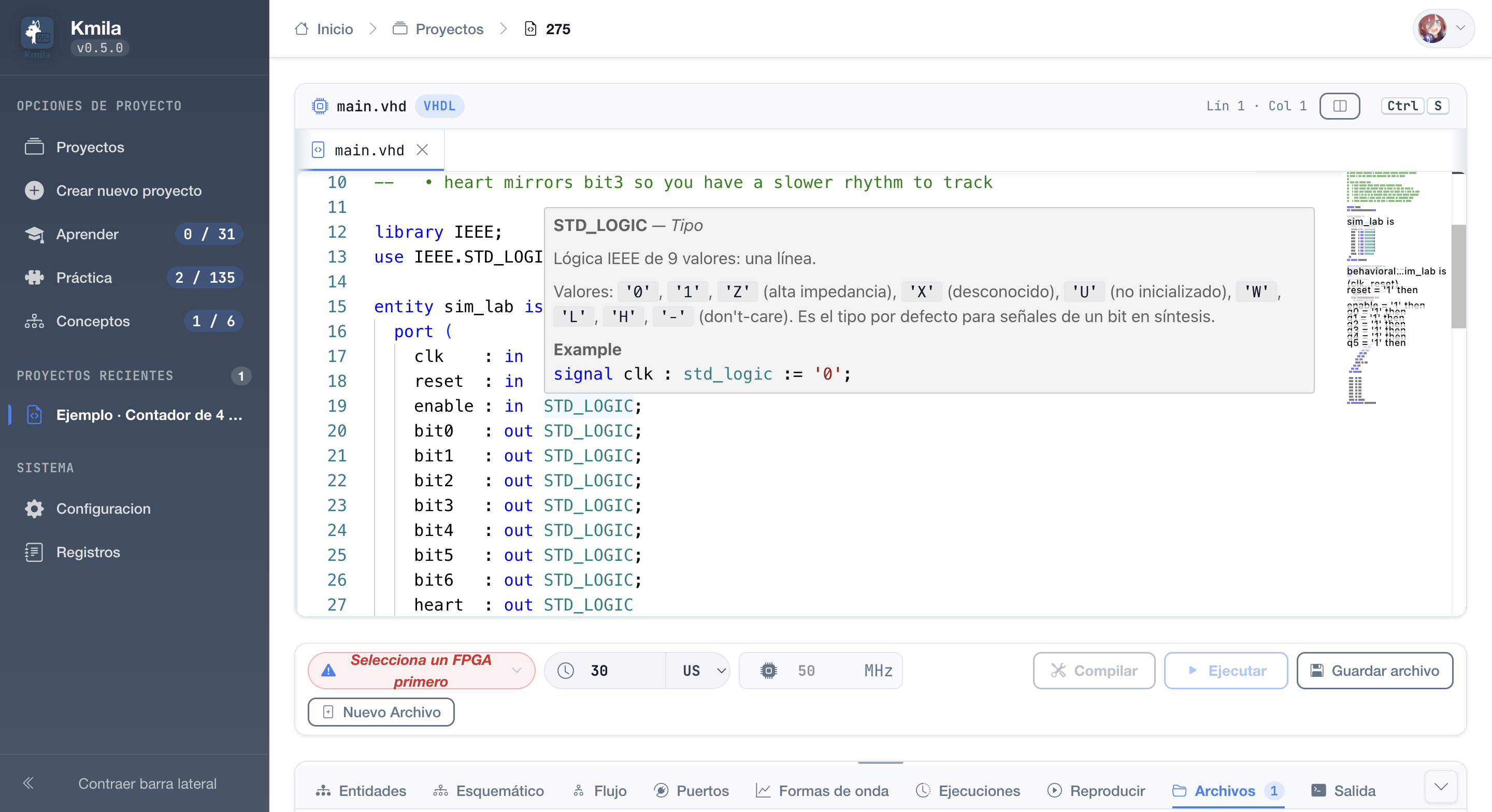

Editor profesional desde el primer instante.

Mismo motor que VS Code: Monaco Editor con resaltado de sintaxis VHDL, autocompletado contextual, navegación por líneas, atajos de teclado y vista previa Markdown.

Detección automática del tipo de archivo

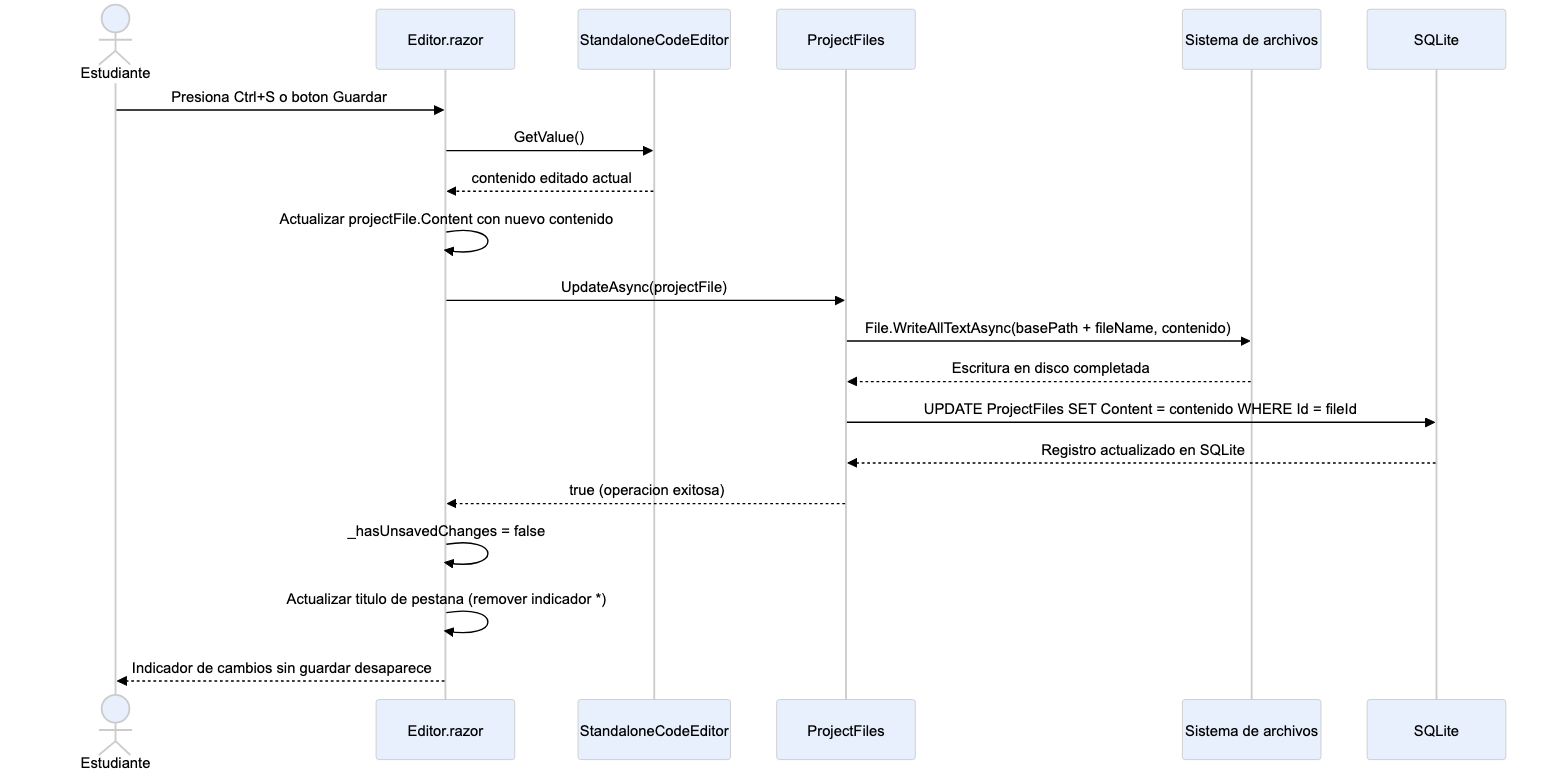

Persistencia dual (disco + SQLite)
Indicador visual de cambios sin guardar

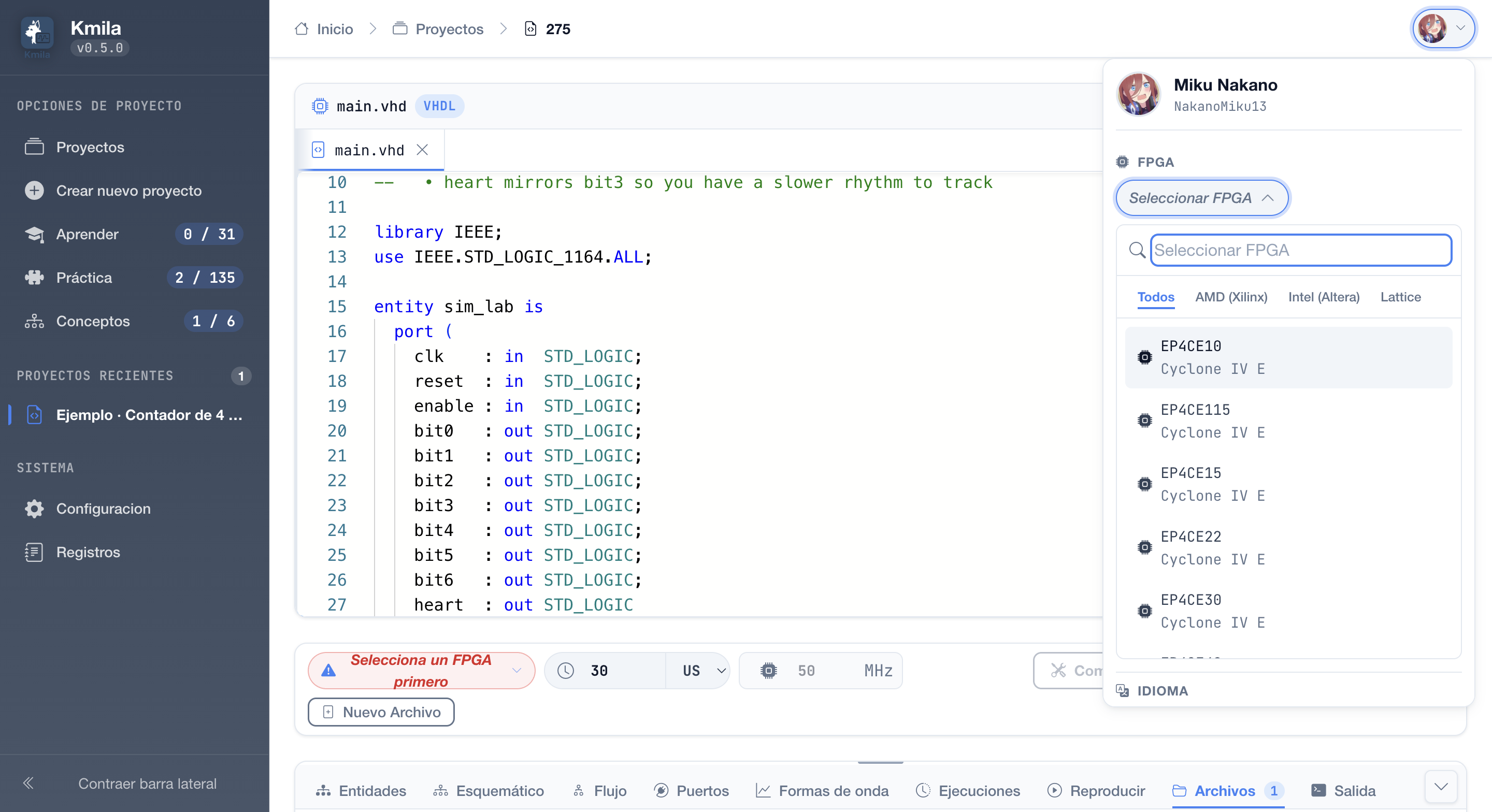

Demo · 02

34 dispositivos FPGA
al alcance de un clic.

Catálogo completo con especificaciones reales: LUTs, flip-flops, bloques de memoria, DSPs, PLLs, frecuencias máximas y pines I/O — los datos que el estudiante necesita para dimensionar su diseño.

16

AMD / Xilinx

9

Intel / Altera

9

Lattice

Especificaciones tomadas de datasheets oficiales: [14] Xilinx 7-Series · [15] Intel Cyclone IV · [16] Lattice iCE40 · [17] Lattice ECP5 — Anexo A36

Demo · 03

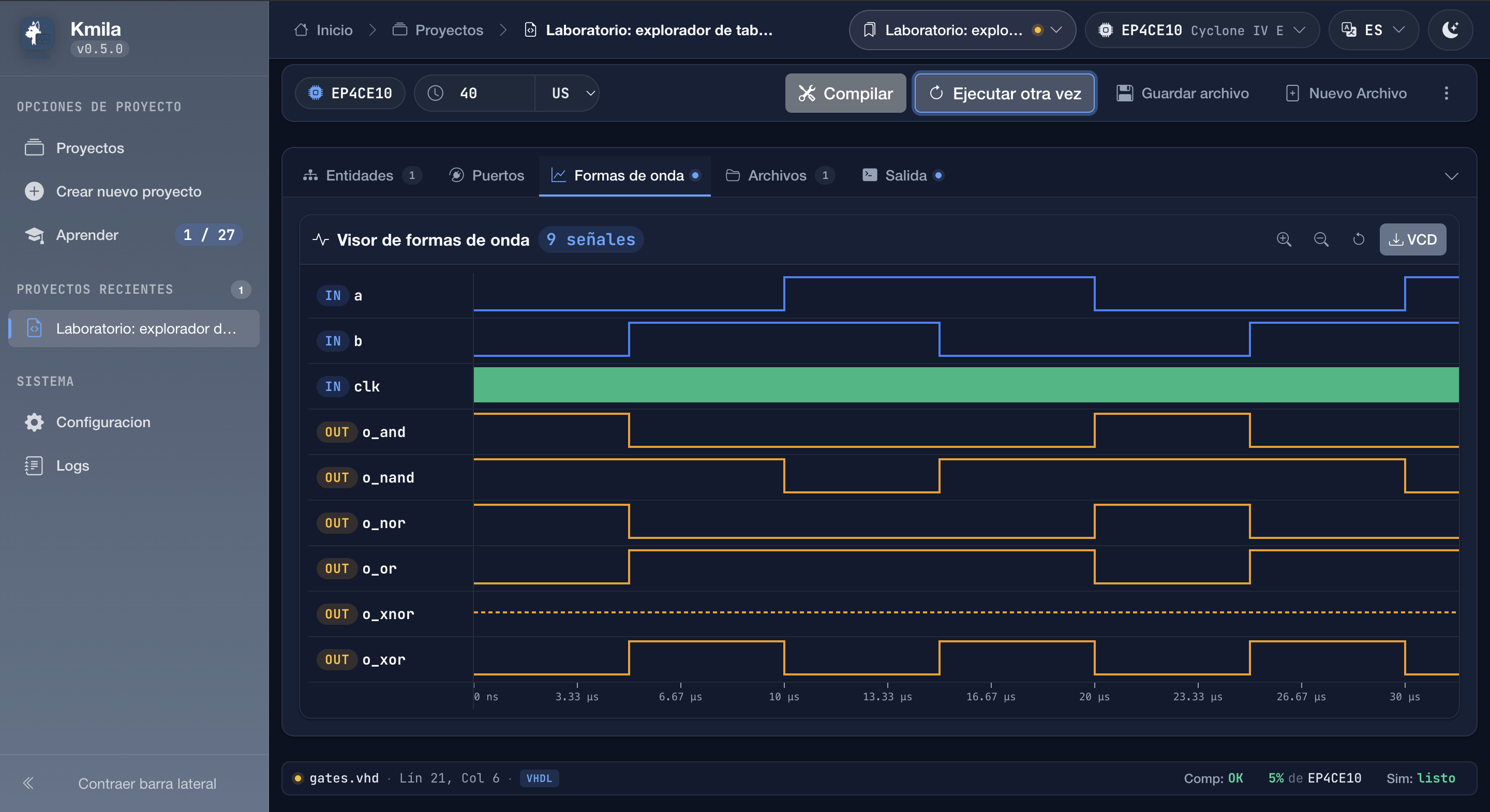

Ver la señal.
Entender el circuito.

Visualizador de formas de onda con codificación semántica por color: clock, input, output, vector. Zoom, escala temporal y exportación a formato VCD estándar.

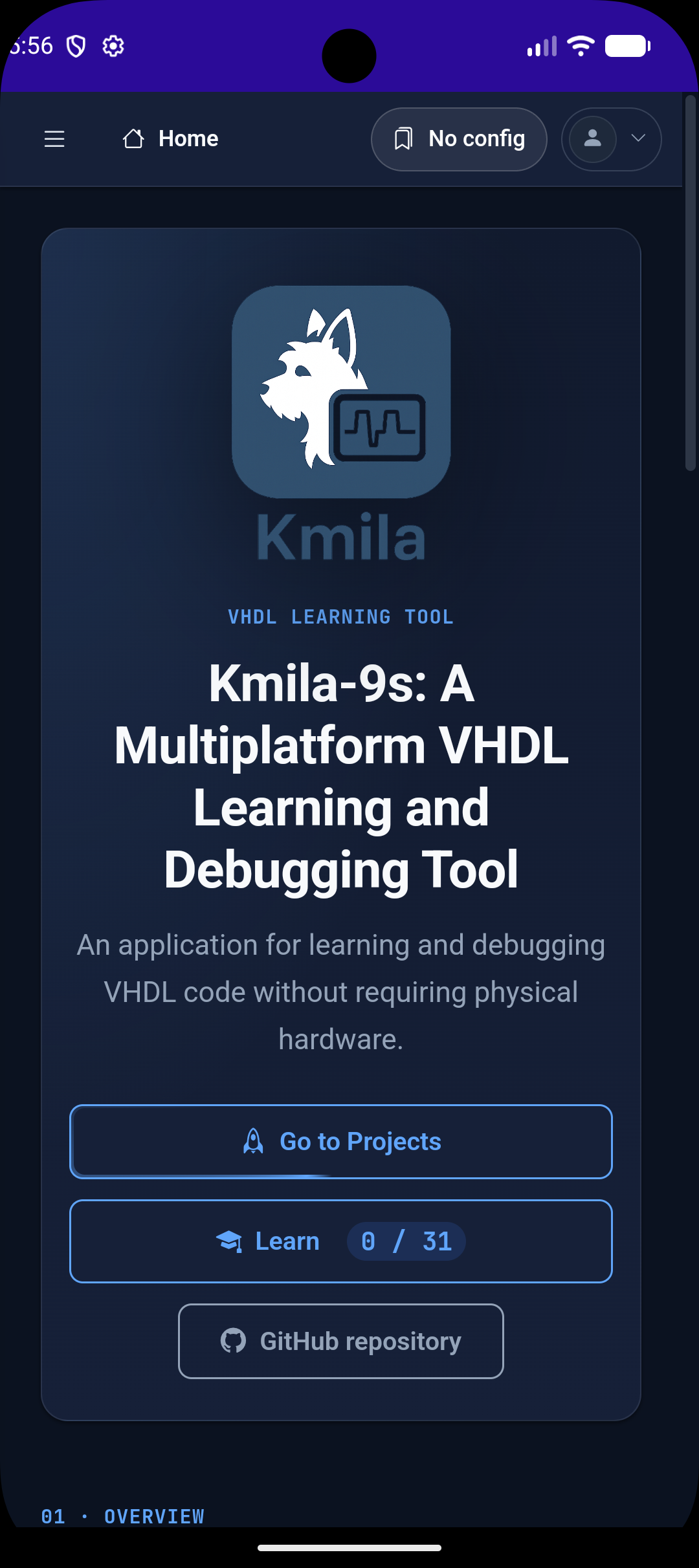

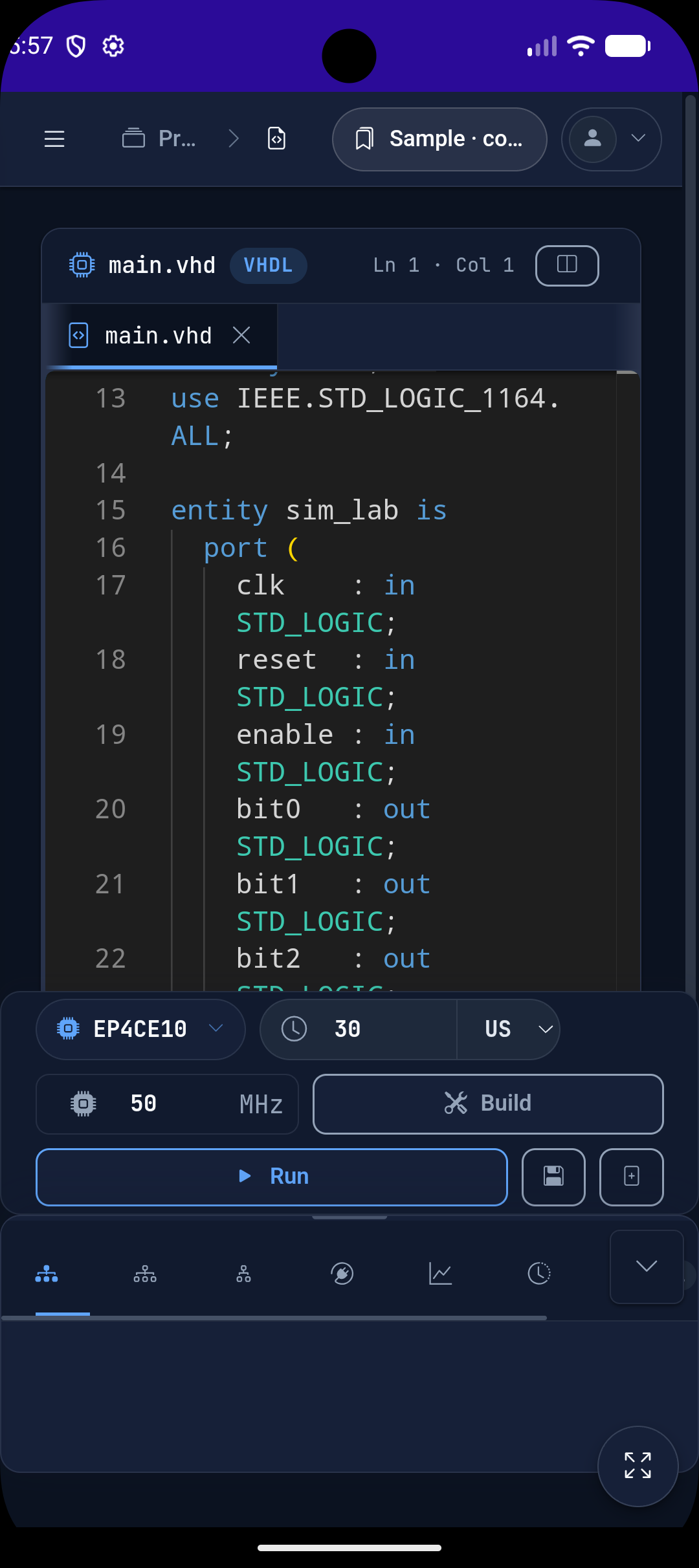

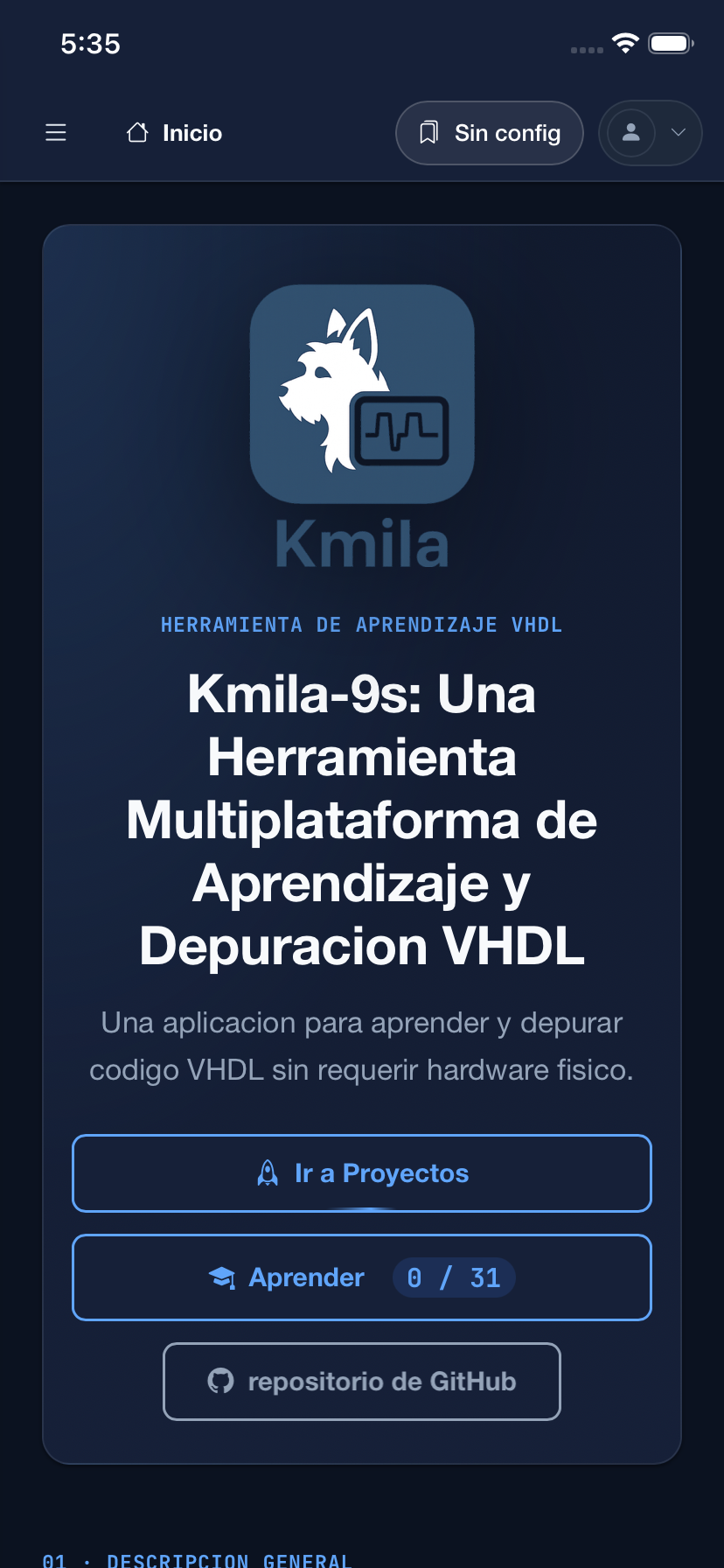

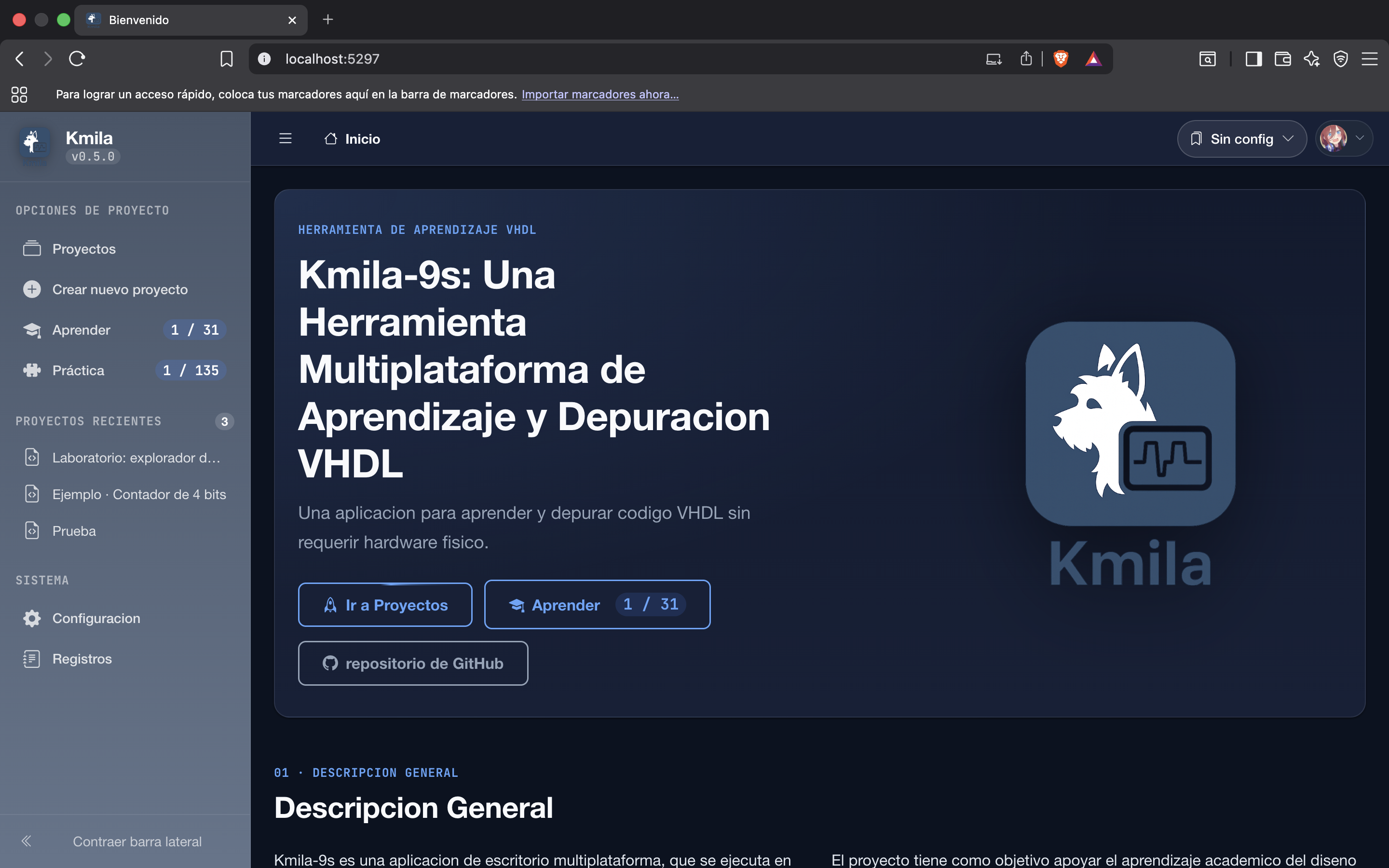

Una sola base de código

Seis plataformas. Cero compromisos.

Ninguna otra herramienta de simulación HDL ofrece este alcance.

Windows

macOS

Linux

Android

iOS

Web

.NET 9 · MAUI · Blazor

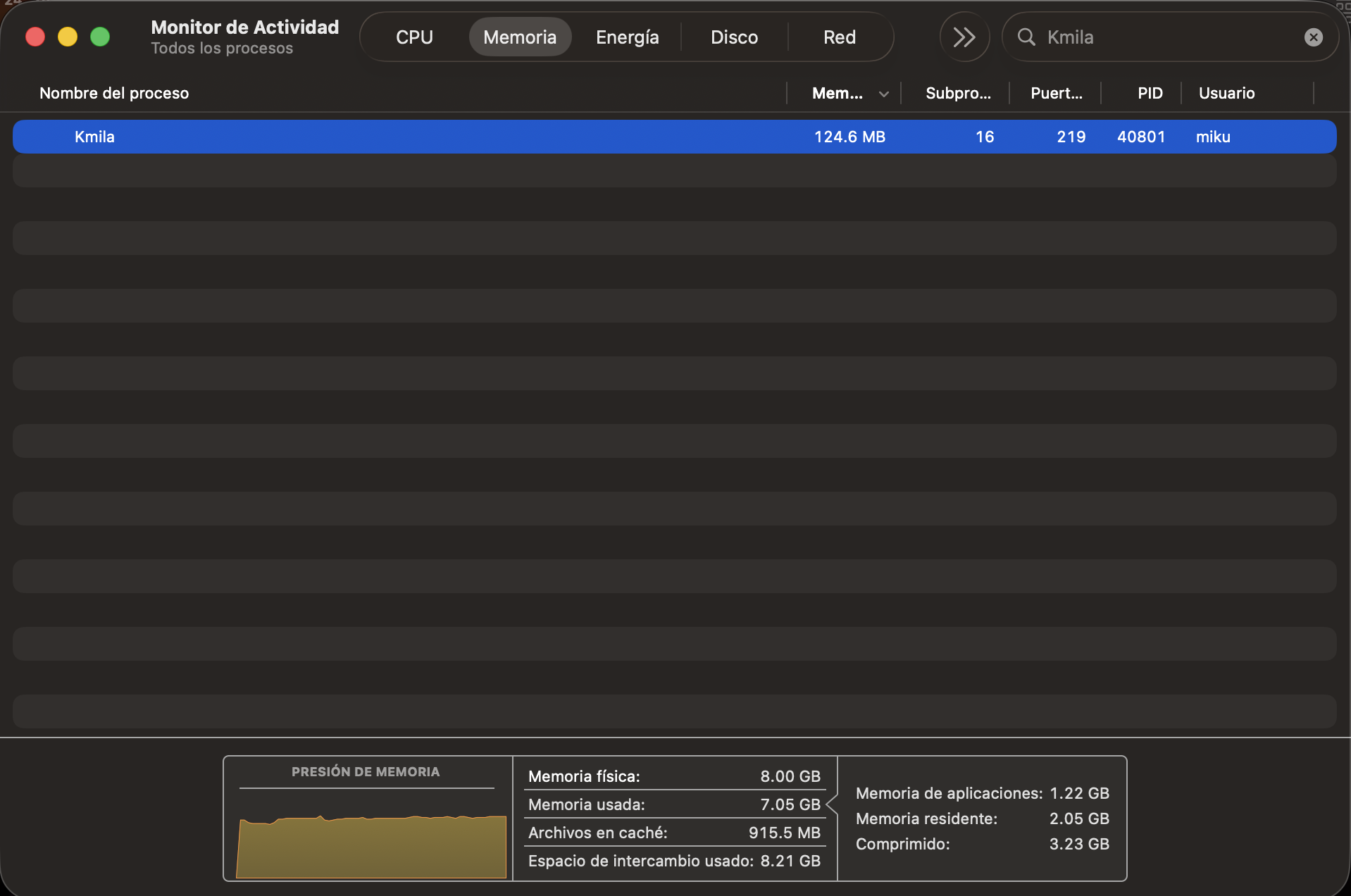

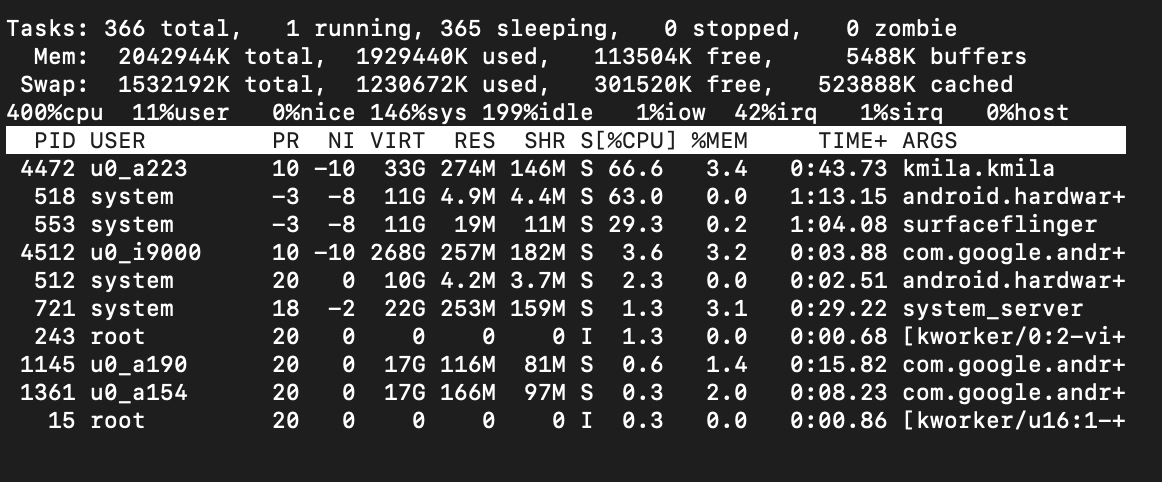

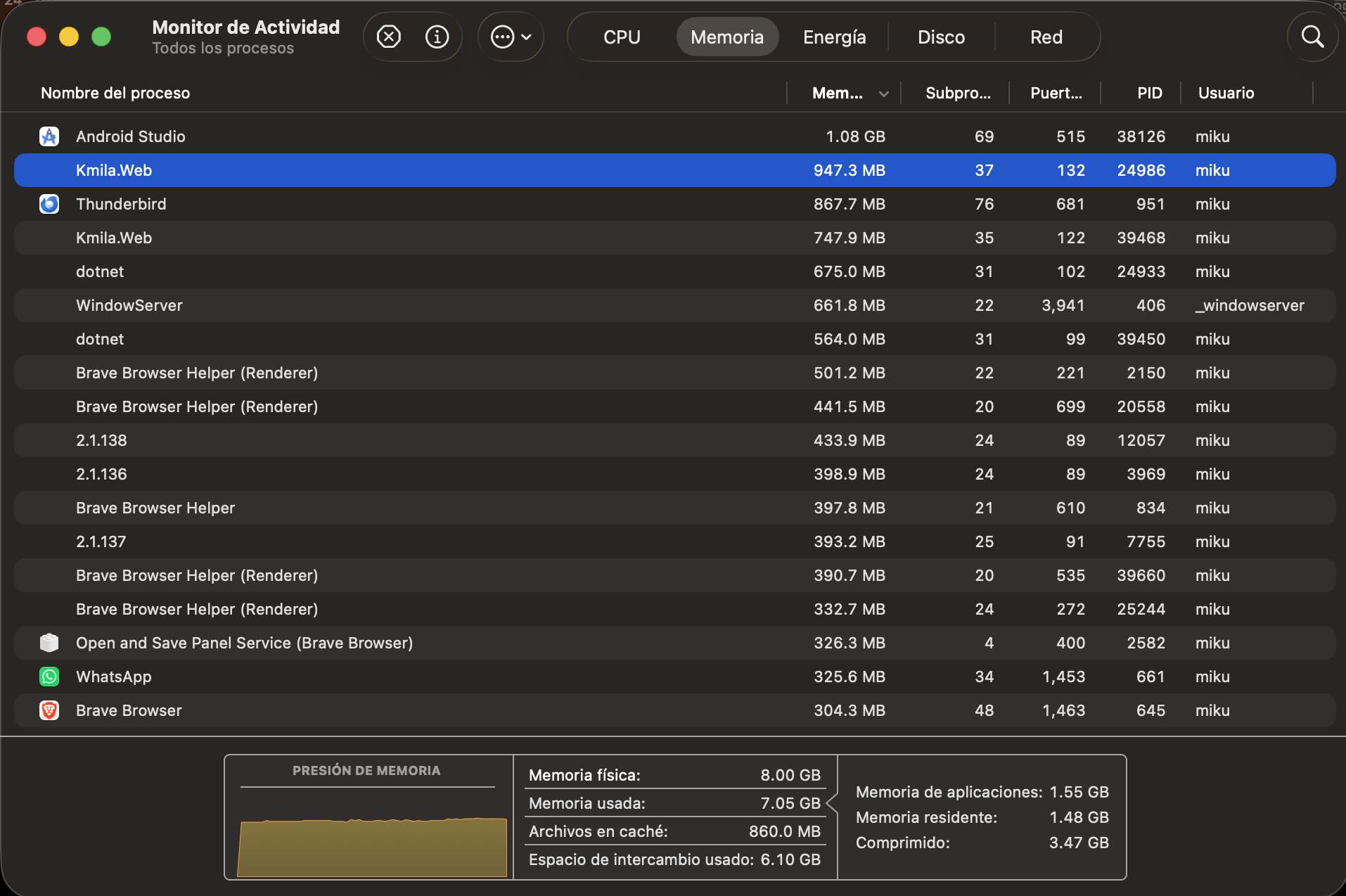

Peso del instalador

43–72 MB

iOS 43 · macOS 68 · Android 72

vs

Vivado / Quartus

20–80 GB

~500× más pesados que Kmila

[18] Microsoft, .NET MAUI · [19] Microsoft, ASP.NET Core Blazor · Pesos medidos — véase Anexo A37

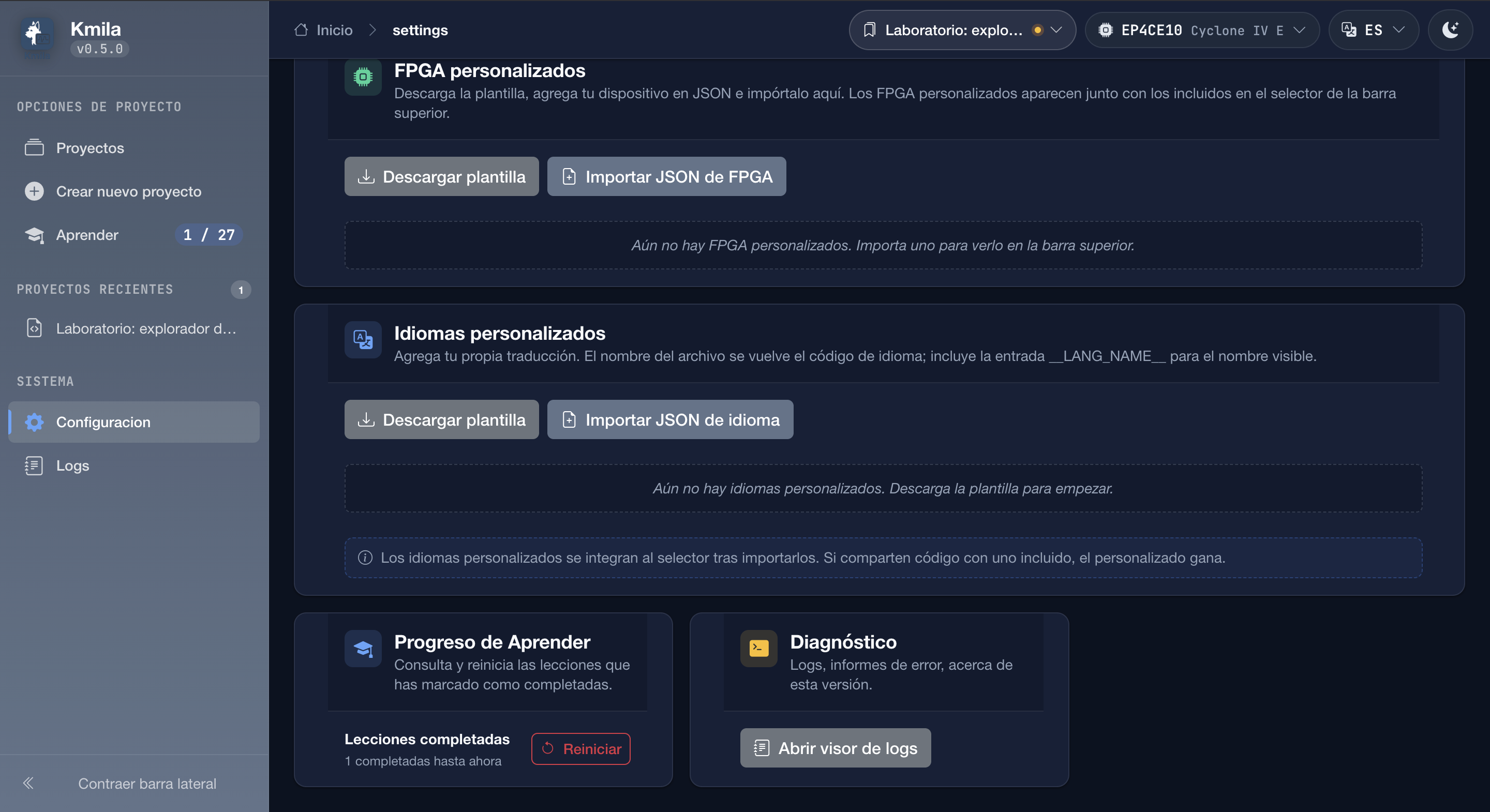

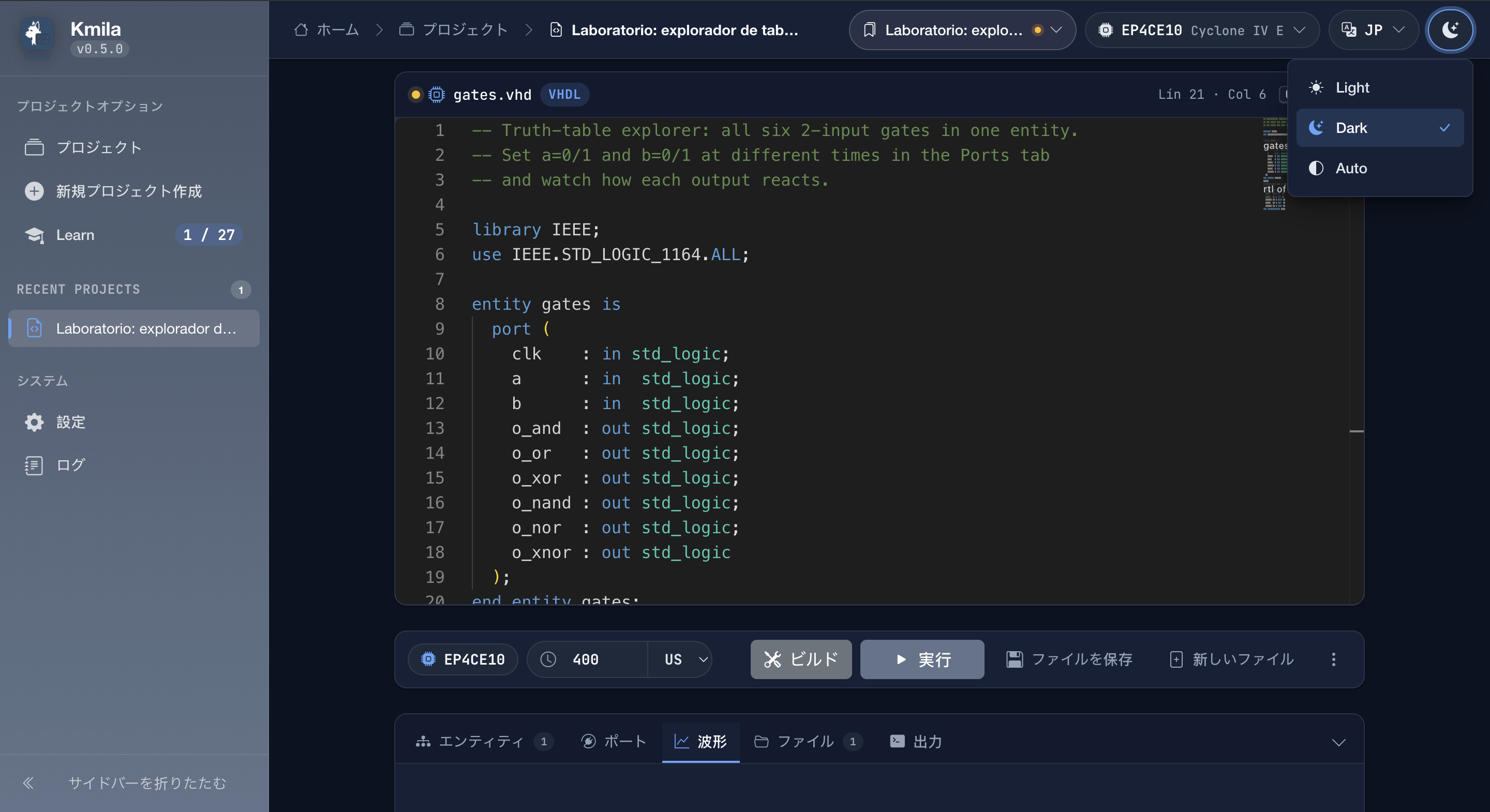

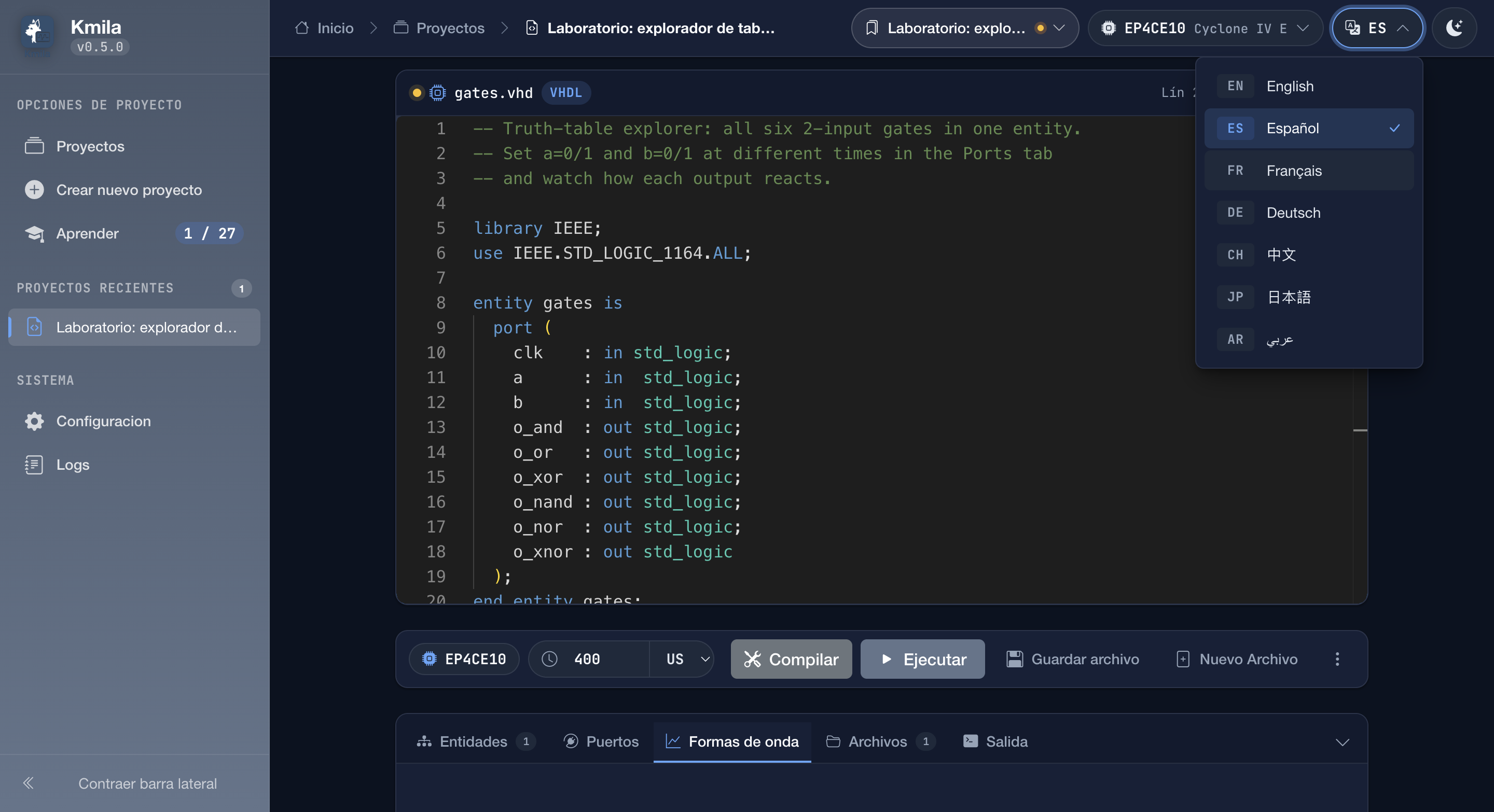

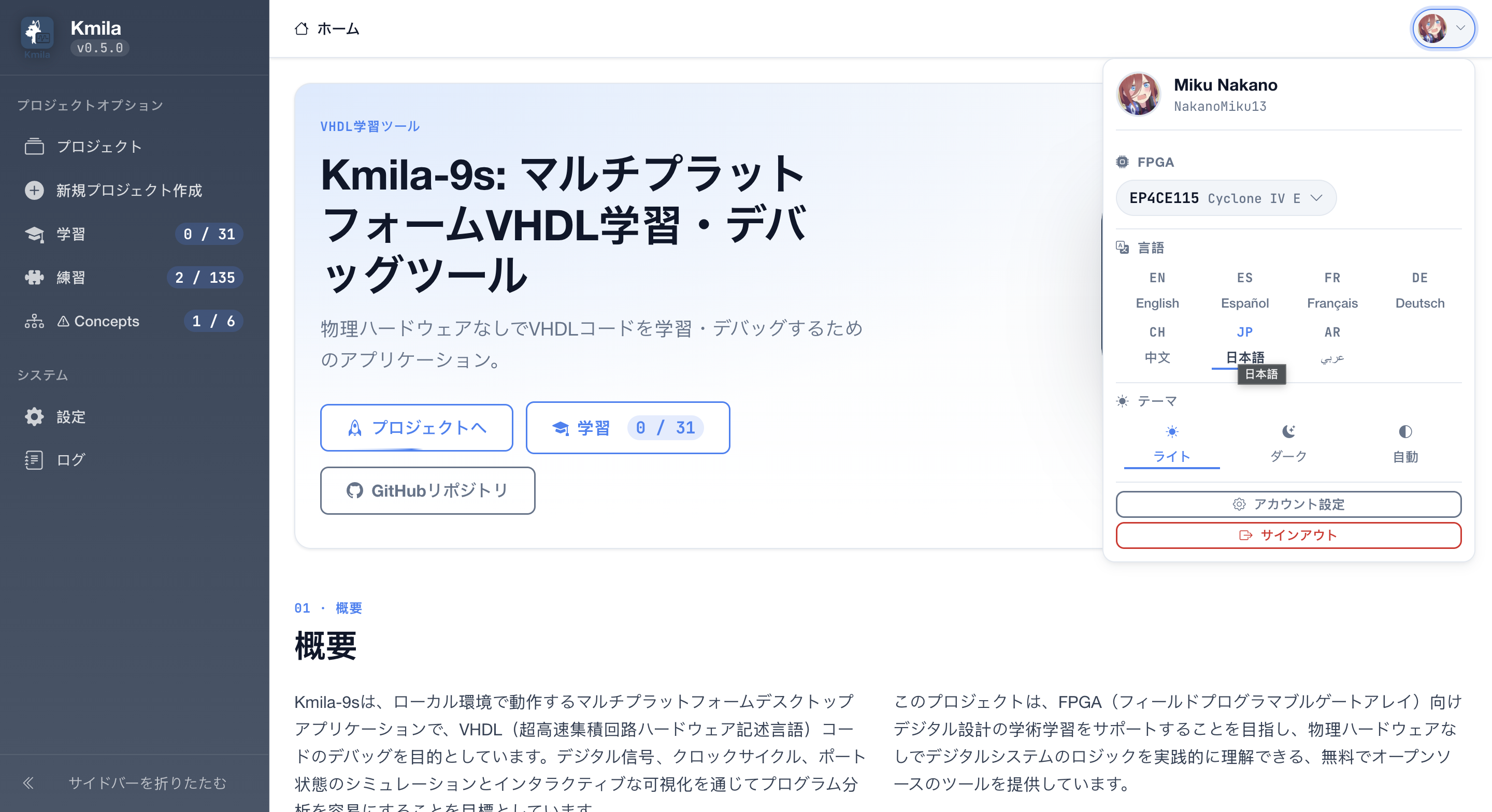

Internacionalización

7 idiomas.
Soporte RTL nativo.

El diseño digital es una disciplina global. Kmila habla el idioma del estudiante — incluido el árabe, con dirección de escritura derecha-a-izquierda completa.

Español English Français Deutsch 中文日本語 العربية

Cómo está construido

Tecnología madura.
Decisiones deliberadas.

Cada pieza fue elegida para maximizar cobertura de plataformas, minimizar dependencias y mantener el código abierto.

.NET 9 + MAUI

Cobertura nativa Win/macOS/Android/iOS

Blazor WebAssembly

Soporte Linux y navegador, sin servidor

C# 13

Código compartido al 100% entre plataformas

Monaco Editor

Mismo motor que Visual Studio Code

Chart.js

Visualización de formas de onda

SQLite

Persistencia local embebida, multiplataforma

[18] MAUI · [19] Blazor · [20] C# · [21] .NET 9 · [22] SQLite · [23] sqlite-net — Anexo A36

Lo que ya está construido

TT1 entregado.
La interfaz funciona.

11

Requerimientos funcionales TT1

6

Plataformas soportadas

7

Idiomas + RTL

34

FPGAs en catálogo

29

Componentes Razor

10

Casos de uso documentados

167

Páginas de documentación

100%

Código abierto

Lo que viene

TT2: el motor cobra vida.

La interfaz está lista. La siguiente fase implementa el corazón de la simulación: parser, intérprete y máquina del tiempo.

TT2 · Siguiente fase

Motor de simulación

Parser — análisis sintáctico VHDL → AST
Interpreter — ciclos delta y eventos
TimeMachine — ejecución paso a paso
Estimación de recursos contra FPGA seleccionado
Exportación VCD + integración con la UI
Validación con estudiantes y docentes ESCOM

Lo que está en juego

Cada estudiante de la ESCOM con un simulador HDL en su bolsillo.

Sin barreras económicas. Sin licencias. Sin cables. Sólo VHDL — y la libertad de equivocarse mil veces antes de la primera práctica de laboratorio.

IN MEMORIAM

“Por tí, volaré más alto y más lejos que nadie.”

Kmila

A · N · E · X · O · S

Material
de respaldo

Diagramas, tablas comparativas, requerimientos detallados, casos de uso, factibilidad económica y catálogo FPGA completo.

Índice de anexos · 1/2

Navegación rápida

A1 Tabla comparativa de herramientas A2 Análisis de brechas detectadas A3 Requerimientos funcionales TT1 A4 Requerimientos funcionales TT2 A5 Requerimientos no funcionales A6 Casos de uso (resumen) A7 Modelo del dominio A8 Diagrama C4 — Contexto A9 Diagrama C4 — Contenedores A10 Diagrama C4 — Componentes A11 Diagrama C4 — Despliegue A12 Diagrama de clases general A13 Diagrama de casos de uso TT1 A15 Catálogo FPGA — fabricantes A16 Stack tecnológico detallado A17 Factibilidad económica A18 Desglose de horas TT1 + TT2 A19 Cronograma de actividades A20 Objetivos del proyecto

Continúa A21–A40 →

Índice de anexos · 2/2

Navegación rápida

A21 Lenguajes HDL — comparativa A22 Estándares IEEE A23 Justificación del proyecto A24 Factibilidad A25 Modelos de estimación de costos A26 OS soportados + req. hardware A27 Reglas de negocio A28 Historias de usuario · TT1 A29 Historias de usuario · TT2 A30 Glosario · 1/3 A31 Glosario · 2/3 A32 Glosario · 3/3 A33 Capturas adicionales · UI A34 Capturas adicionales · Editor A35 Complejidad y rendimiento (TT2) A36 Referencias bibliográficas A37 Verificación empírica de RNF + pesos A38 Evidencia visual multiplataforma A39 Evidencia RNF-02 (offline) + RNF-03 (Chrome) A40 Huella de memoria en ejecución A41 Modelo del dominio — vistas detalladas A42 C4 Componentes — vistas segmentadas A43 Diagramas de clases — por subsistema A44 Casos de uso — flujos detallados A45 Diagramas de secuencia A46 Actividades y estados del sistema A47 Subsistemas — LibraryCompiler y App

← Regresa a A1–A20

ANEXO A1

Análisis comparativo: Kmila vs. herramientas existentes

Herramienta	Tipo	HDL	Plataformas	Costo	Editor	Visor ondas	GUI	Educativo
GHDL + GTKWave	Open-source	VHDL	Win/Lin/Mac	Gratuito	No	Separado	Parcial	Bajo
Icarus Verilog	Open-source	Verilog	Win/Lin/Mac	Gratuito	No	No	CLI	Bajo
Verilator	Open-source	Verilog/SV	Win/Lin/Mac	Gratuito	No	No	CLI	Bajo
Yosys	Síntesis	Verilog	Win/Lin/Mac	Gratuito	No	No	CLI	Bajo
ModelSim / Questa	Comercial	VHDL/Verilog/SV	Win/Lin	Limitado	No	Sí	Sí	Medio
Quartus Prime Lite	Comercial	VHDL/Verilog/SV	Win/Lin	Limitado	Sí	vía Questa	Sí	Medio
Vivado ML Standard	Comercial	VHDL/Verilog/SV	Win/Lin	Limitado	Sí	XSIM	Sí	Medio
EDA Playground	Web	VHDL/Verilog/SV	Navegador	Gratuito	Sí	EPWave	Sí	Medio
HDLBits	Web	Verilog	Navegador	Gratuito	Sí	Sí	Sí	Alto
DigitalJS	Web	Verilog (Yosys)	Navegador	Gratuito	Sí	Sí	Sí	Alto
Logisim Evolution	Académica	Genera HDL	Win/Lin/Mac	Gratuito	Esquemático	Cronograma	Sí	Alto
Kmila	Open-source	VHDL	Win/Mac/Lin/Android/iOS/Web	Gratuito	Monaco	Chart.js	Sí	Alto

ANEXO A2

Brechas detectadas en las herramientas existentes

Limitaciones identificadas

1. Las herramientas open-source carecen de GUI integrada y exigen orquestar múltiples programas.
2. Las herramientas comerciales (ModelSim, Quartus, Vivado) tienen ediciones gratuitas con límites de líneas/familias y requieren 40-80 GB de instalación.
3. Las plataformas web (EDA Playground, HDLBits) dependen de conexión a Internet, tienen cuotas y no permiten persistencia local garantizada.
4. Logisim trabaja a nivel de esquemáticos, no de HDL; DigitalJS sólo visualiza síntesis sin simulación comportamental.
5. Ninguna herramienta cubre las 6 plataformas principales (Win/macOS/Linux/Android/iOS/Web) desde un único código base.

Cómo Kmila las cubre

→ GUI integrada con Monaco Editor, simulador, visualizador y catálogo FPGA en una sola aplicación.
→ Aplicación local ligera, sin licencias, sin restricciones de líneas, ejecutable desde cualquier dispositivo personal.
→ Funcionamiento 100% offline con persistencia dual disco + SQLite. Versión web opcional para Linux.
→ Simulación comportamental real con motor propio (TT2) sobre código VHDL escrito por el estudiante.
→ Único proyecto multiplataforma con cobertura completa desde un solo código base C# / .NET 9.

ANEXO A3

Requerimientos funcionales TT1 (interfaz y gestión)

ID	Nombre	Descripción	Prioridad

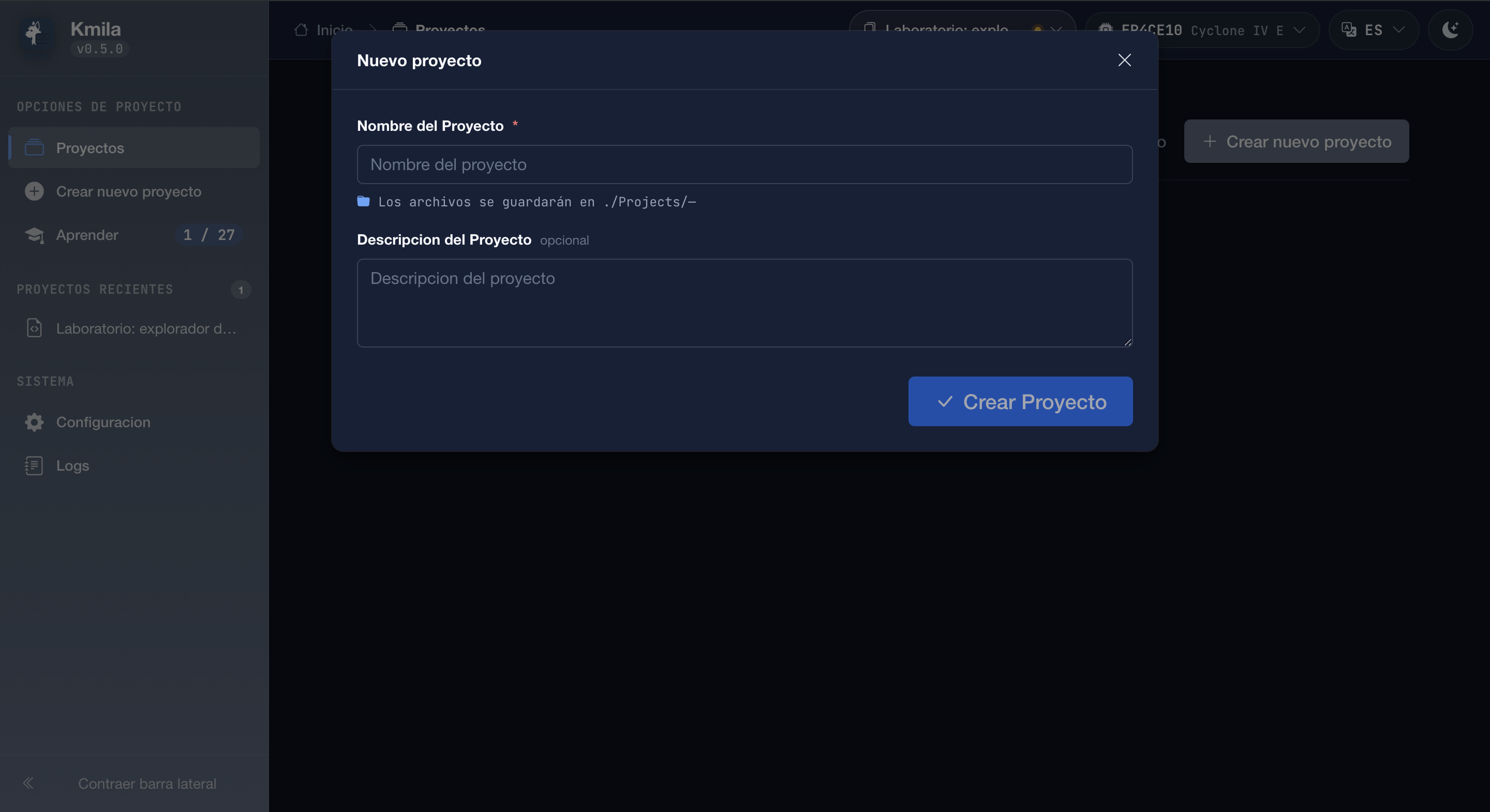

RF-01	Gestionar proyectos	Crear, abrir, eliminar y listar proyectos que agrupen archivos HDL y configuración.	Alta
RF-02	Gestionar archivos HDL	Crear, cargar y guardar archivos .vhd con respaldo dual en disco y SQLite.	Alta
RF-03	Editar código HDL	Edición VHDL con resaltado, posición del cursor, indicador de cambios sin guardar.	Alta
RF-04	Navegar estructura del proyecto	Panel lateral y barra superior con acceso a archivos, secciones y configuración.	Alta
RF-05	Seleccionar dispositivo FPGA	Elegir entre catálogo de 34 dispositivos de 3 fabricantes (Xilinx, Intel, Lattice).	Media
RF-06	Configurar parámetros de simulación	Definir duración, escala temporal, frecuencia de reloj y estímulos por puerto.	Media

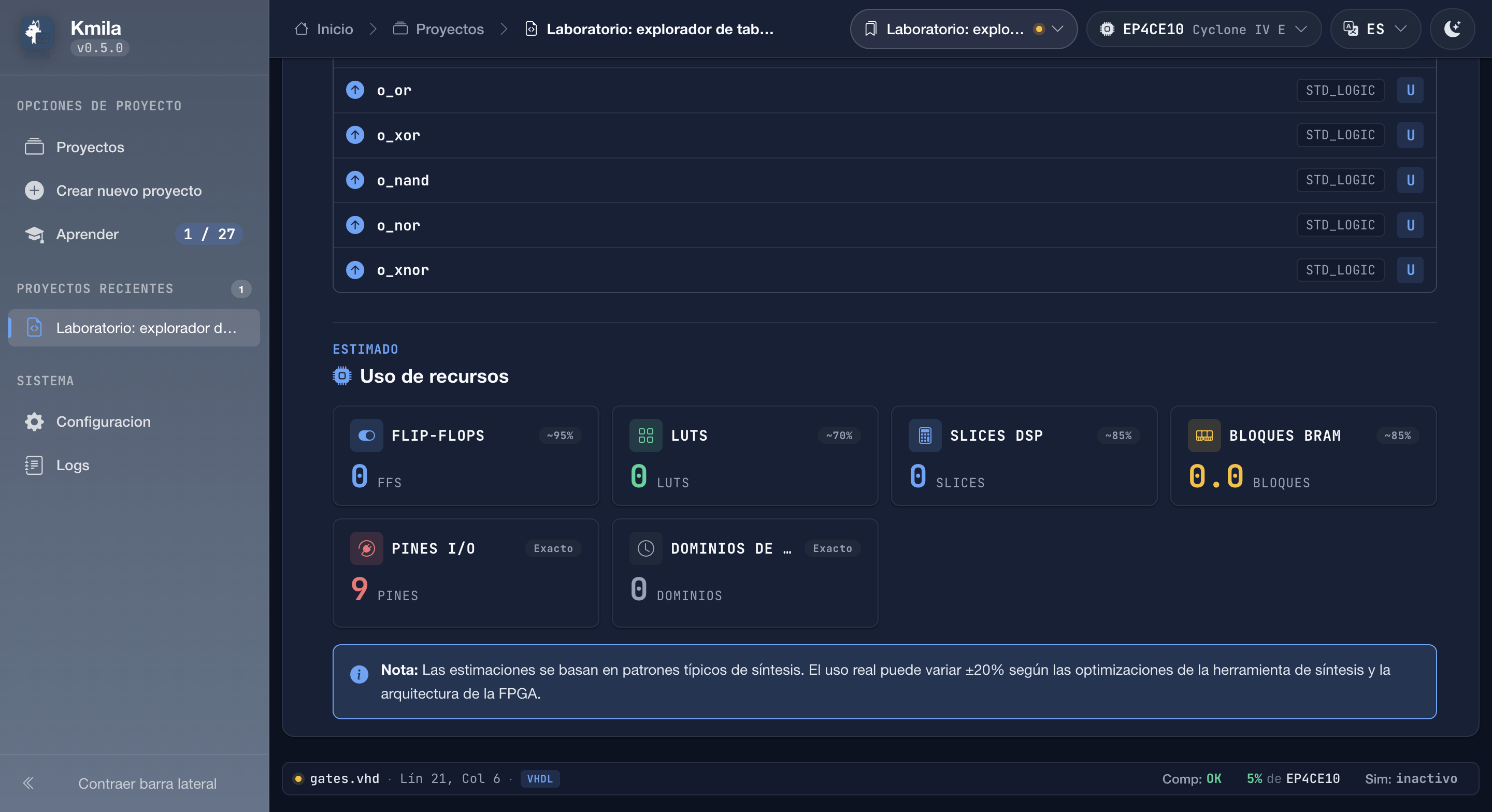

RF-07	Visualizar diagnósticos y recursos	Mostrar entidades, puertos, señales y utilización de recursos del FPGA seleccionado.	Alta
RF-08	Visualizar formas de onda	Visor con codificación por color, zoom y exportación VCD.	Alta
RF-09	Cambiar idioma de la interfaz	Selección entre 7 idiomas (ES, EN, FR, DE, ZH, JA, AR) con soporte RTL.	Baja
RF-10	Cambiar tema visual	Alternar entre tema claro y tema oscuro de la interfaz.	Baja
RF-11	Persistir datos localmente	Almacenar proyectos, archivos, configuraciones y preferencias en SQLite.	Media

ANEXO A4

Requerimientos funcionales TT2 (motor de simulación)

ID	Nombre	Descripción	Prioridad
RF-12	Analizar sintaxis VHDL	Verificar la corrección sintáctica del código y generar diagnósticos.	Alta
RF-13	Generar AST	Construir la representación jerárquica intermedia del código VHDL válido.	Alta
RF-14	Ejecutar simulación	Simular la ejecución del circuito mediante el modelo de eventos discretos.	Alta
RF-15	Controlar simulación	Iniciar, pausar, reanudar y detener la ejecución de la simulación.	Alta
RF-16	Ejecutar paso a paso	Avanzar la simulación ciclo por ciclo para depuración interactiva.	Media
RF-17	Insertar puntos de interrupción	Marcar líneas en el editor donde la simulación debe detenerse.	Media
RF-18	Exportar resultados	Exportar formas de onda en formato VCD (Value Change Dump) estándar.	Baja

ANEXO A5

Requerimientos no funcionales

ID	Categoría	Requerimiento
RNF-01	Multiplataforma	Ejecución nativa en Windows, macOS, Android, iOS y soporte web para Linux.
RNF-02	Disponibilidad	Funcionamiento 100% offline, sin dependencia de servidores externos.
RNF-03	Rendimiento	Tiempo de respuesta de UI inferior a 200 ms en operaciones comunes.
RNF-04	Usabilidad	Curva de aprendizaje mínima: estudiante productivo en menos de 30 min.
RNF-05	Internacionalización	Soporte de 7 idiomas con cambio en tiempo de ejecución y dirección RTL.
RNF-06	Accesibilidad	Tema claro/oscuro, contraste WCAG AA, navegación por teclado.
RNF-07	Mantenibilidad	Arquitectura modular C4 con componentes desacoplados.
RNF-08	Persistencia	Respaldo dual (disco + SQLite) con recuperación automática.
RNF-09	Distribución	Código abierto bajo licencia permisiva, repositorio público.
RNF-10	Compatibilidad	Catálogo FPGA actualizable mediante archivos JSON sin recompilación.

ANEXO A6

Casos de uso — resumen

ID	Caso de uso	Actor	RF asociado	Fase

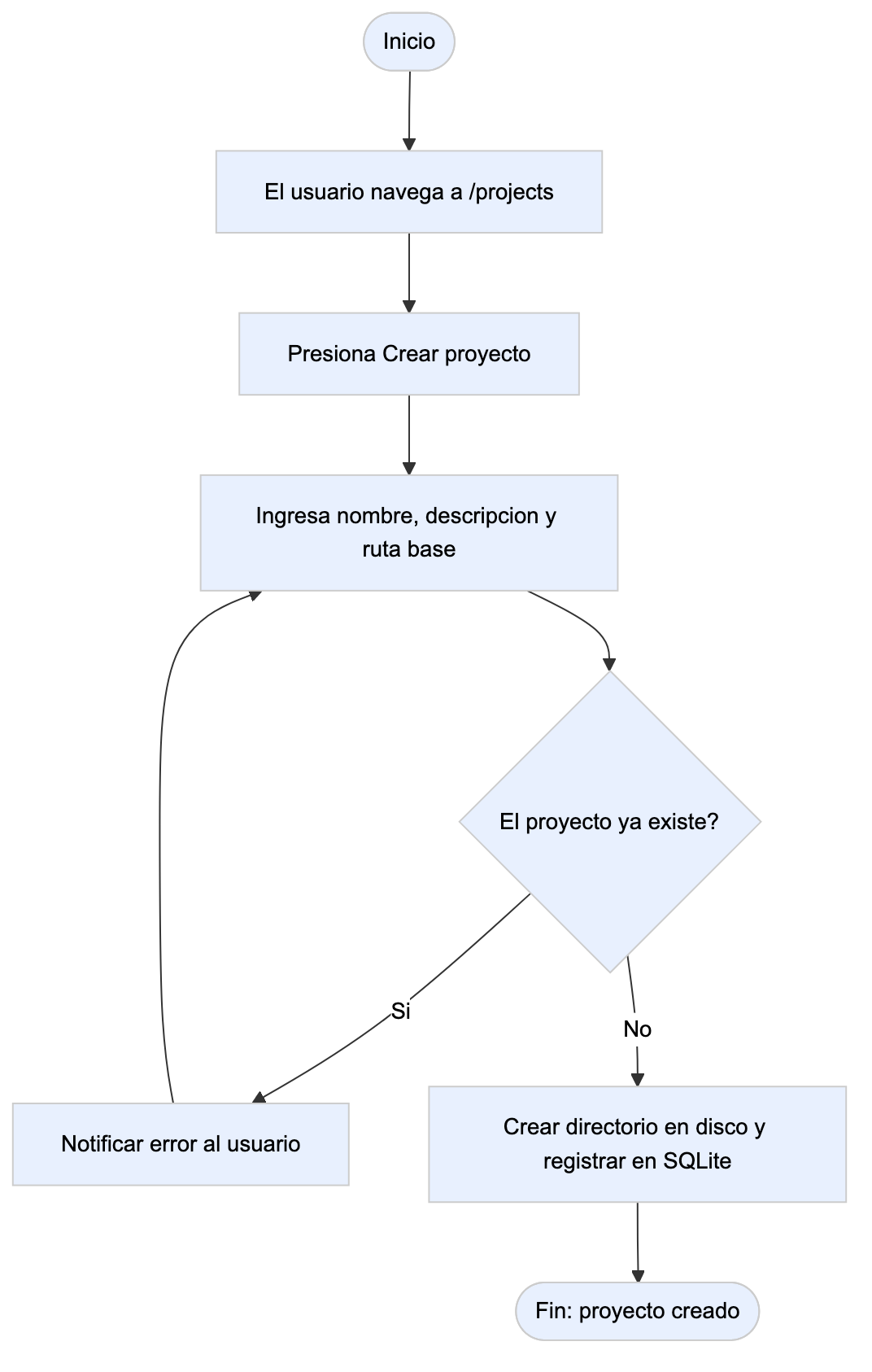

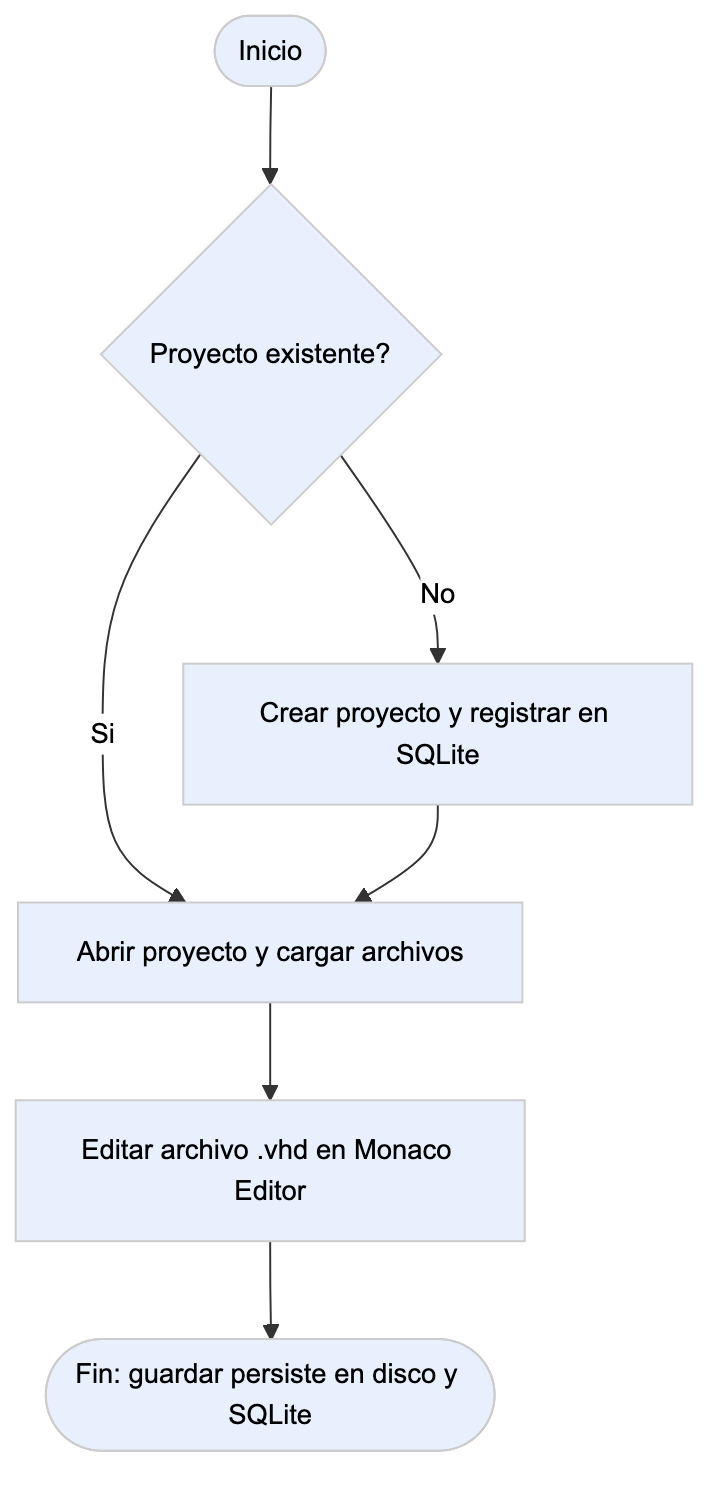

CU-01	Gestionar proyectos	Estudiante	RF-01	TT1

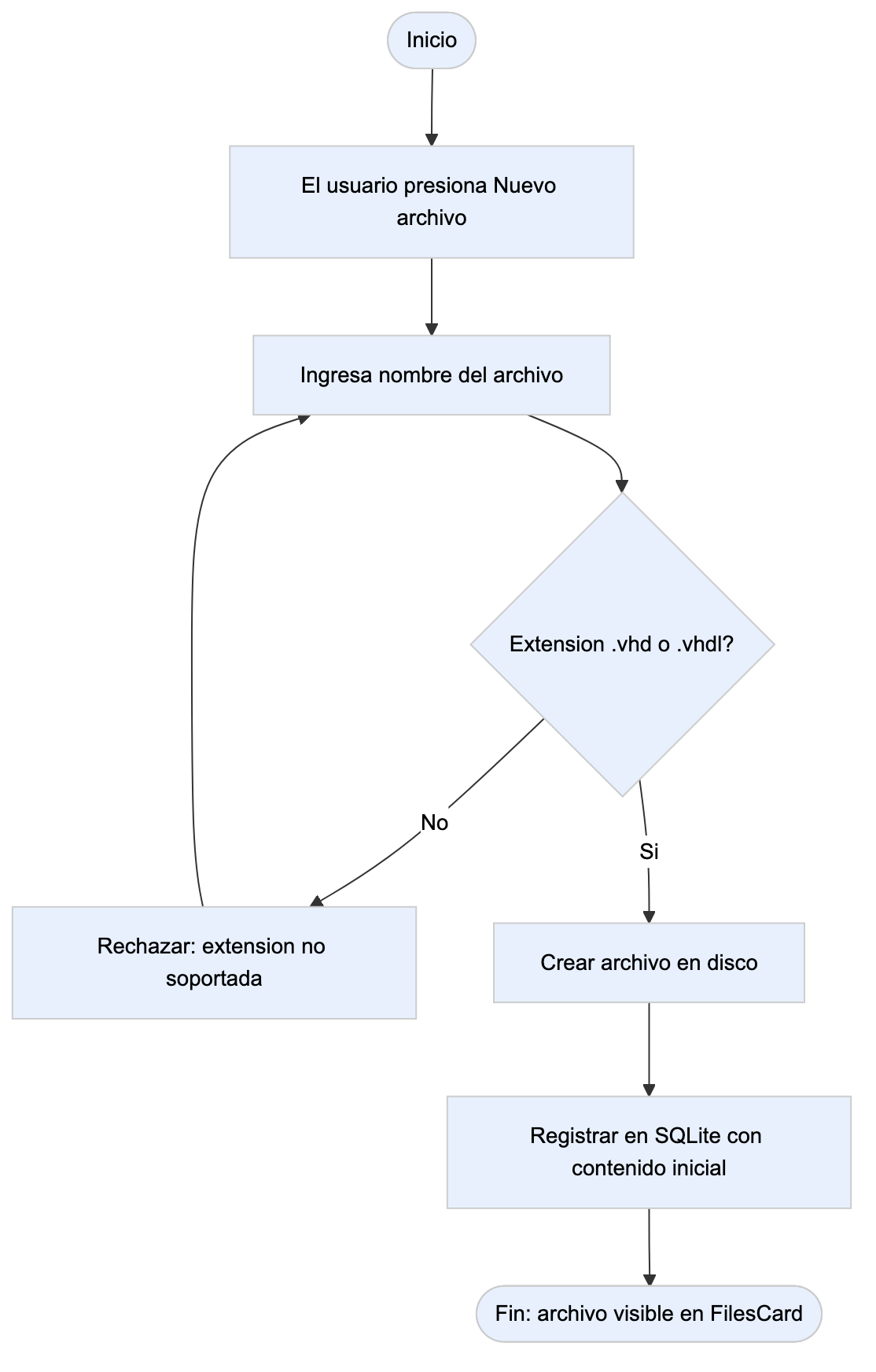

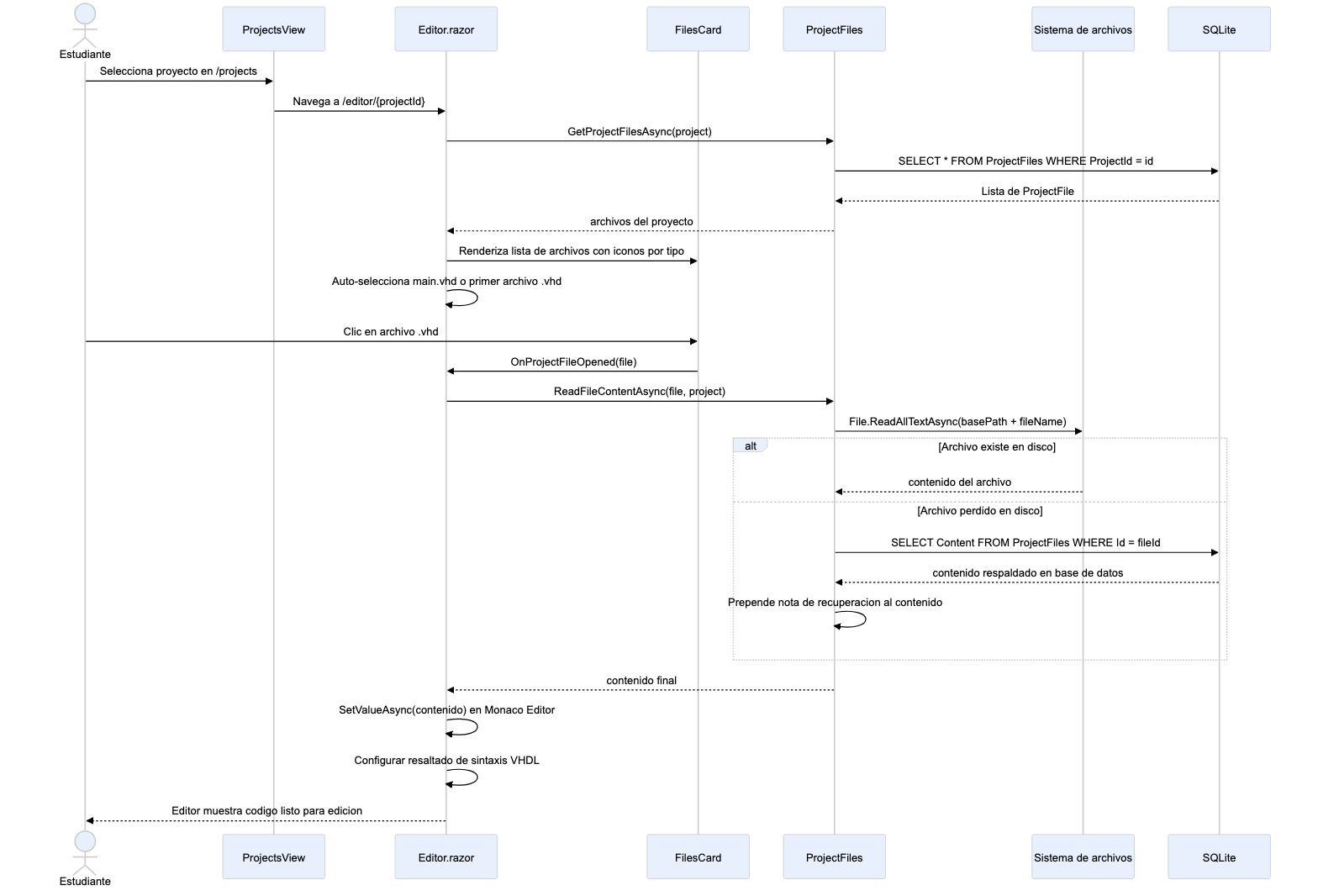

CU-02	Gestionar archivos HDL	Estudiante	RF-02	TT1

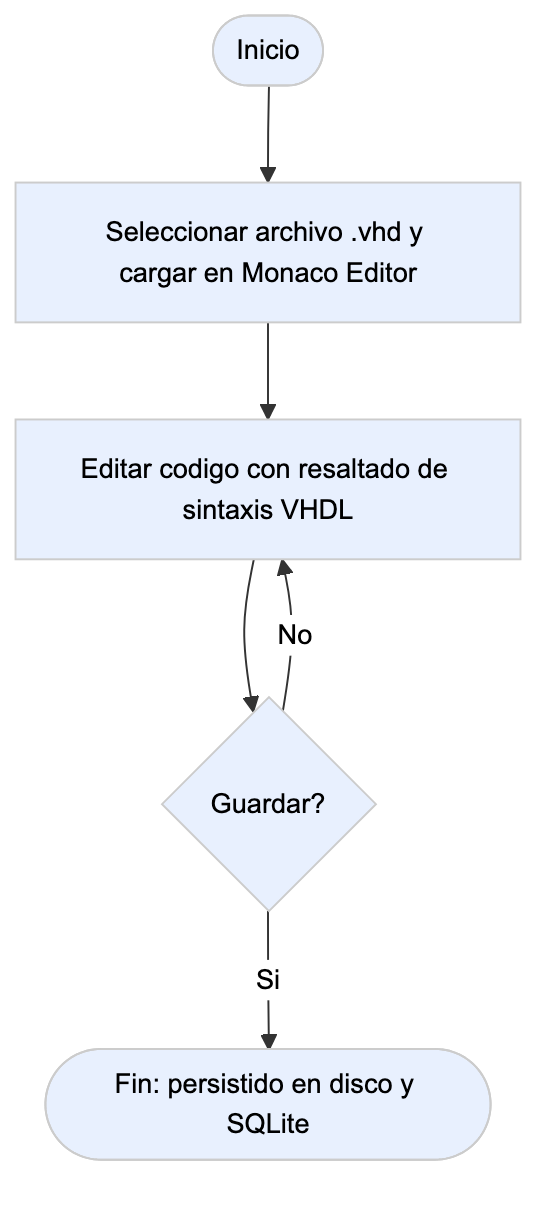

CU-03	Editar código HDL	Estudiante	RF-03, RF-04	TT1

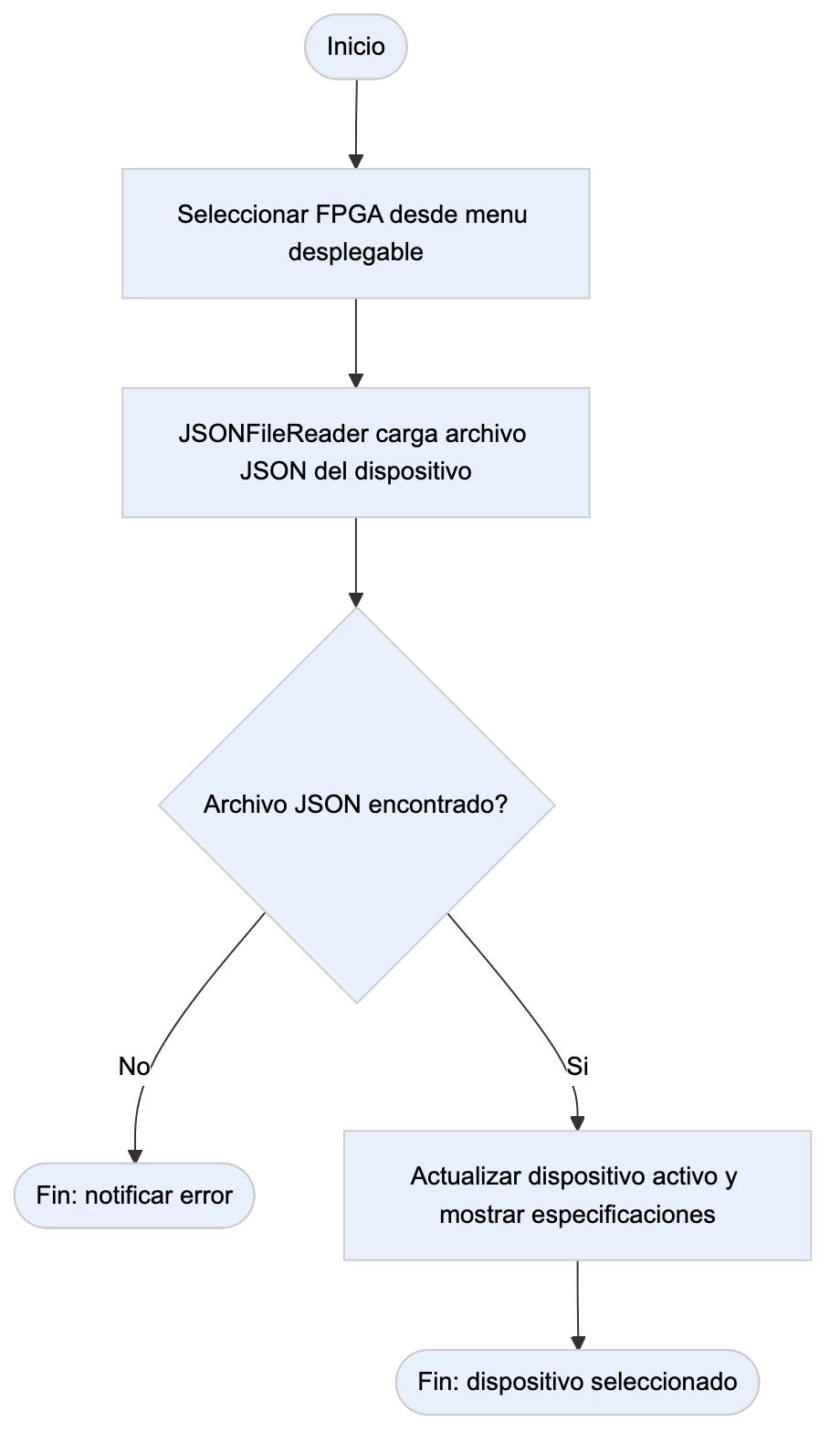

CU-04	Seleccionar dispositivo FPGA	Estudiante	RF-05	TT1

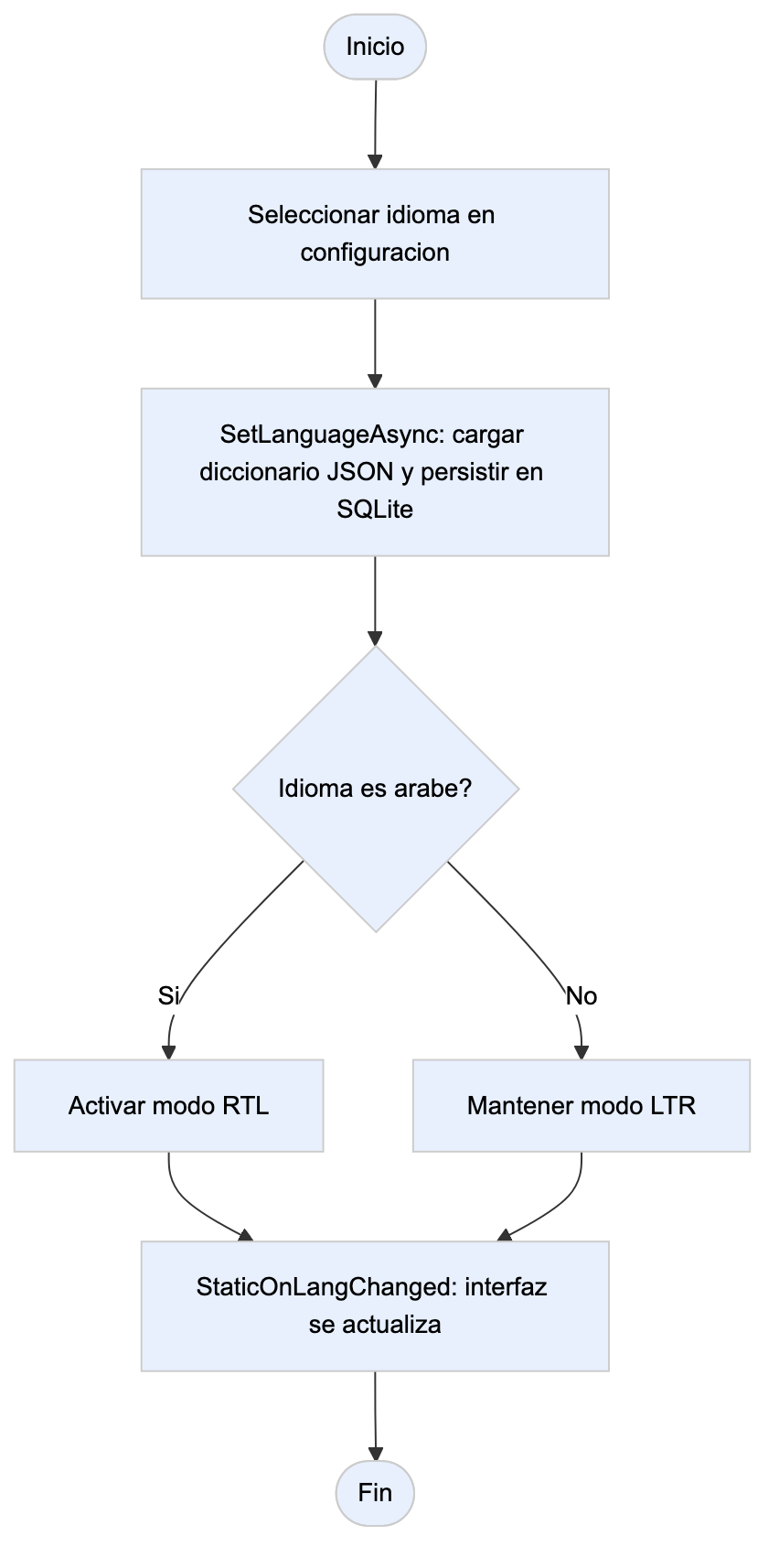

CU-05	Cambiar idioma	Estudiante	RF-09	TT1

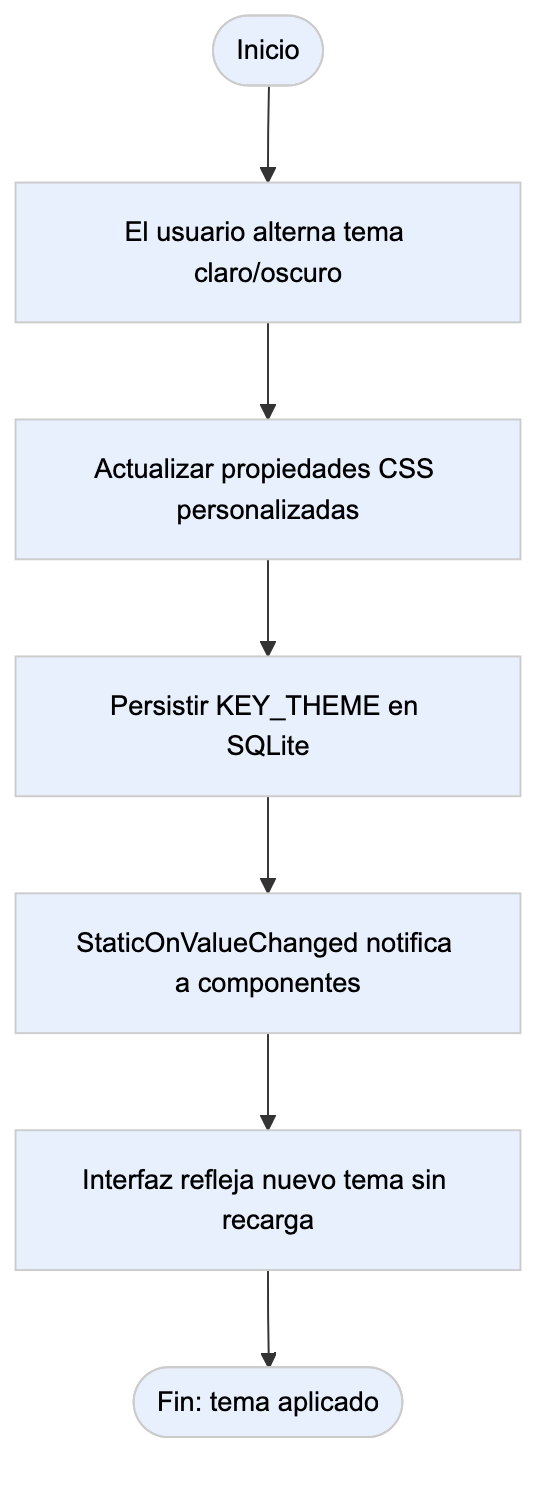

CU-06	Cambiar tema	Estudiante	RF-10	TT1
CU-07	Validar código VHDL	Estudiante	RF-12, RF-13	TT2
CU-08	Configurar y ejecutar simulación	Estudiante	RF-06, RF-14, RF-15	TT2
CU-09	Visualizar formas de onda	Estudiante	RF-08	TT2
CU-10	Exportar resultados (VCD)	Estudiante	RF-18	TT2

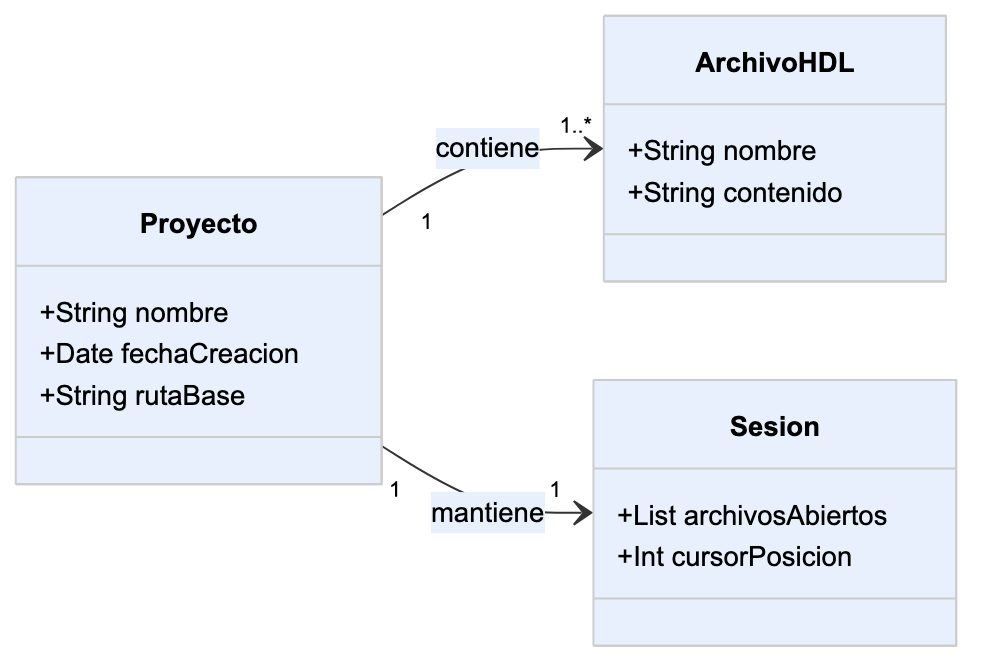

ANEXO A7

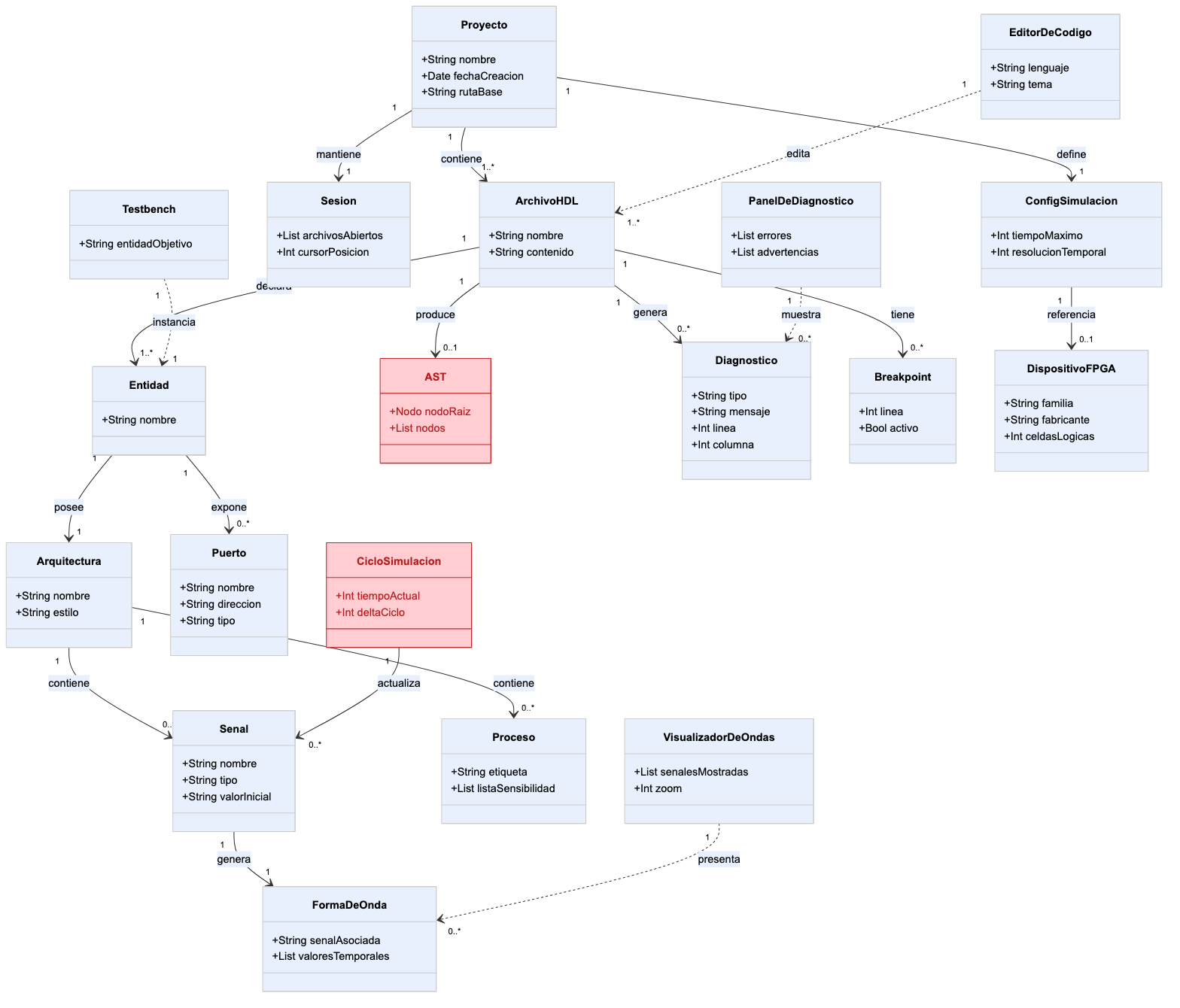

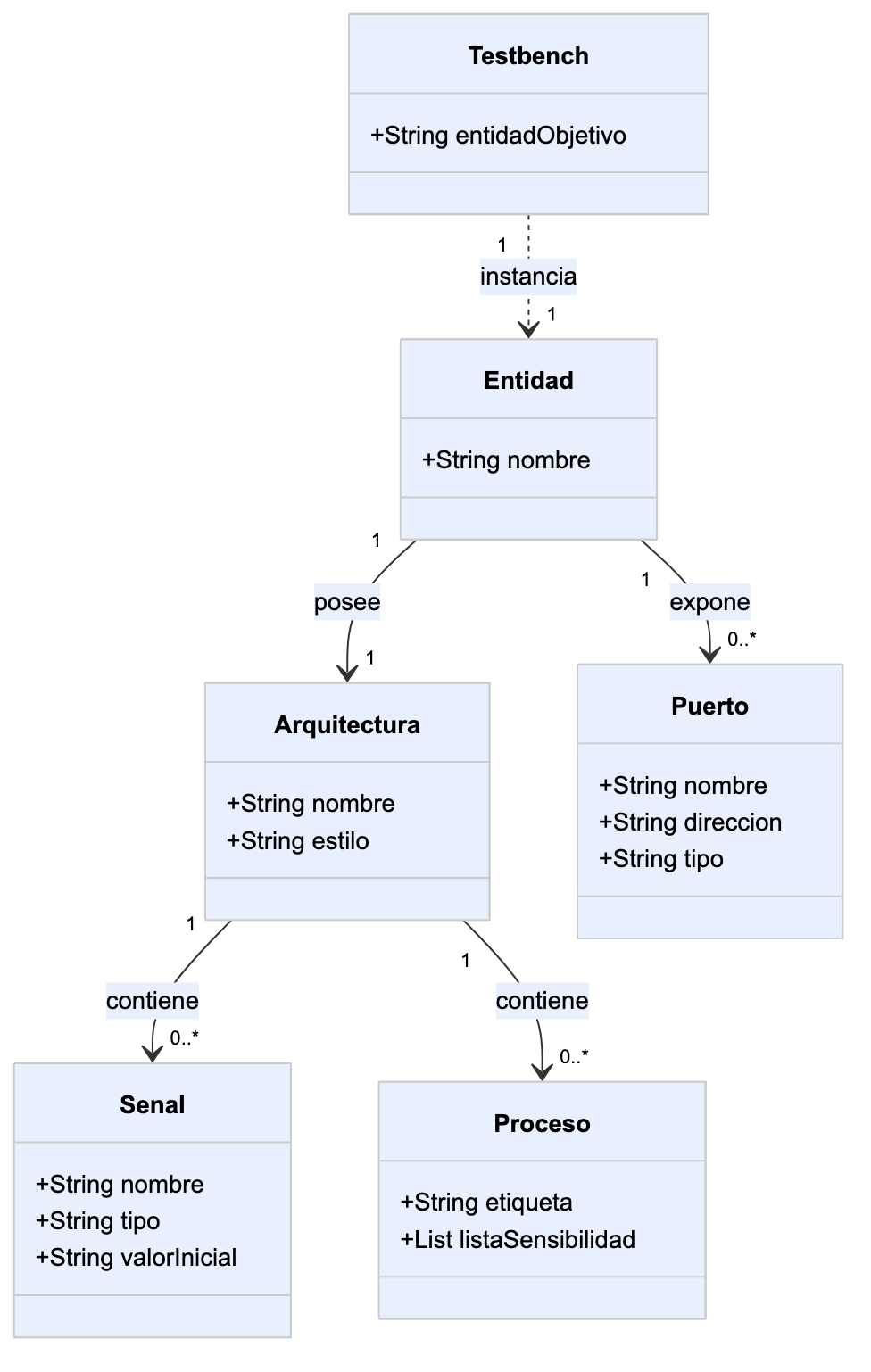

Modelo del dominio completo

Entidades en rojo (AST, CicloSimulacion) corresponden al motor de simulación de TT2.

ANEXO A8

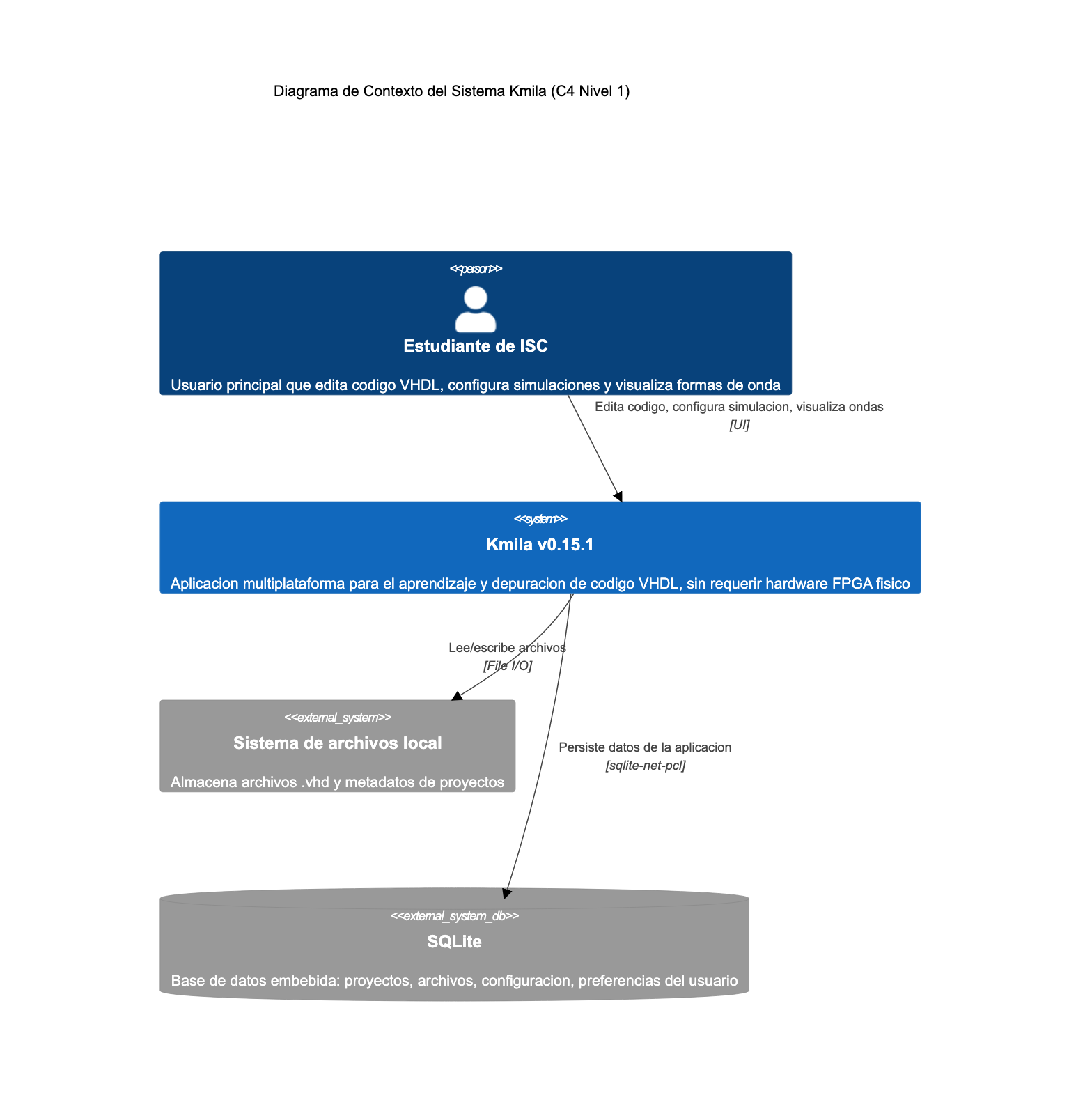

Arquitectura C4 — Nivel 1: Contexto

Kmila como sistema, sus actores externos (estudiante) y sistemas de persistencia (sistema de archivos + SQLite).

ANEXO A9

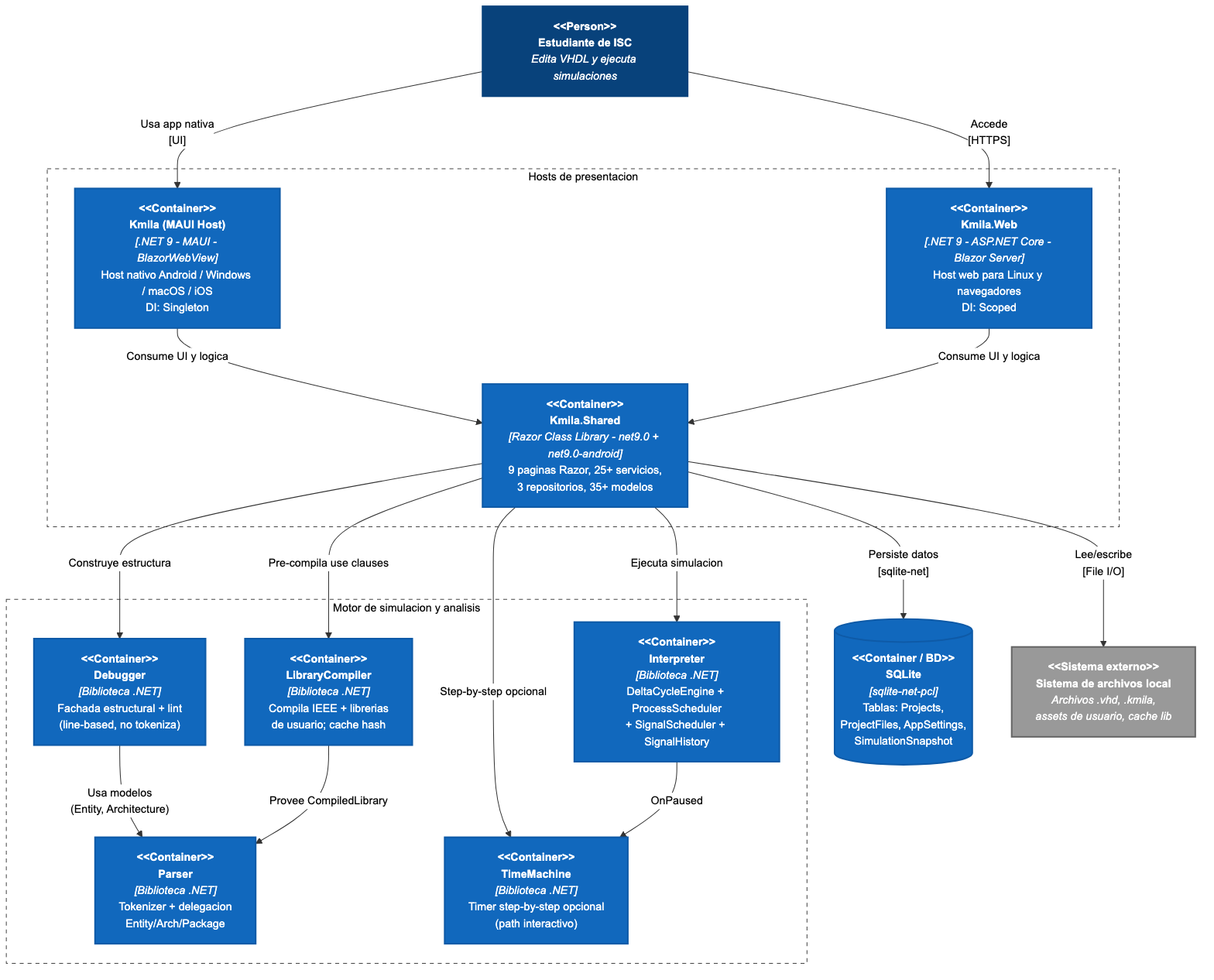

Arquitectura C4 — Nivel 2: Contenedores

Kmila.sln se compone de 7 proyectos .NET: 2 hosts (MAUI y Web) + 1 librería compartida + 4 módulos backend (Debugger, Parser, Interpreter, TimeMachine).

ANEXO A10

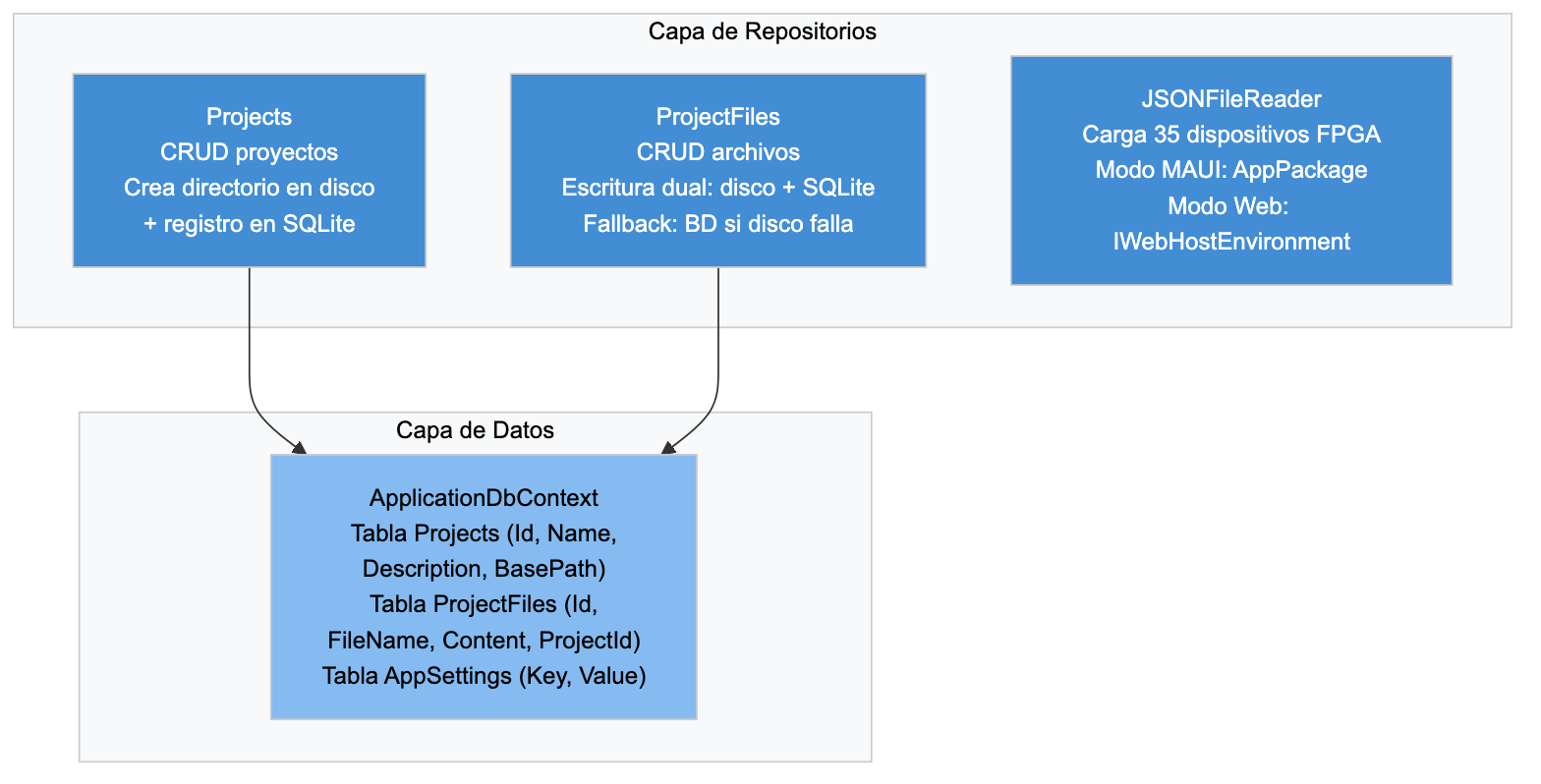

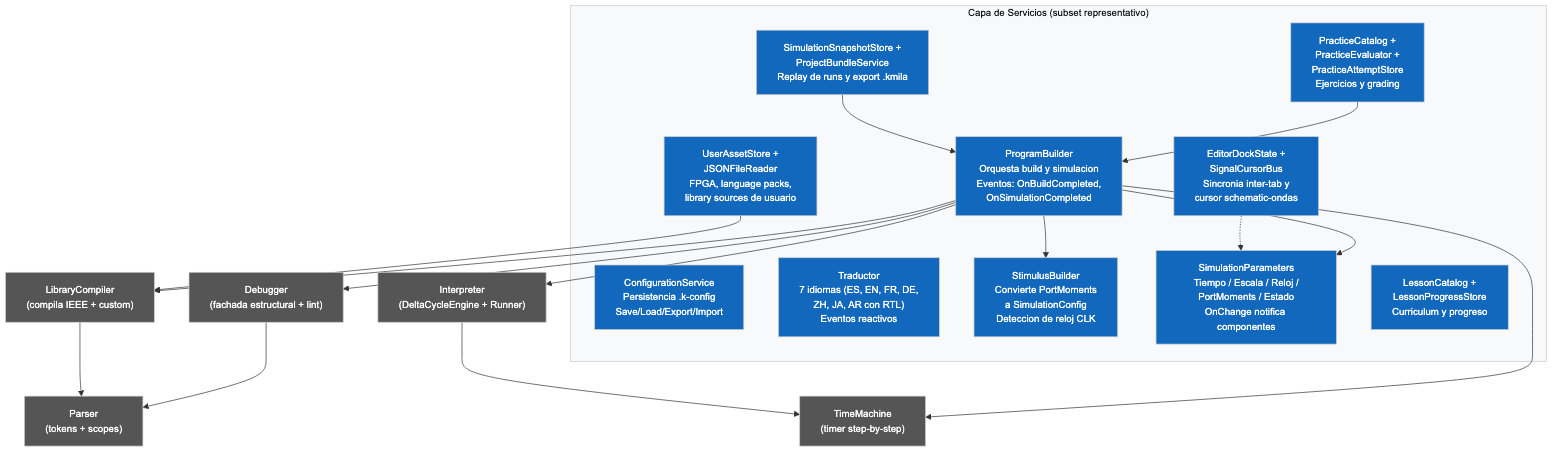

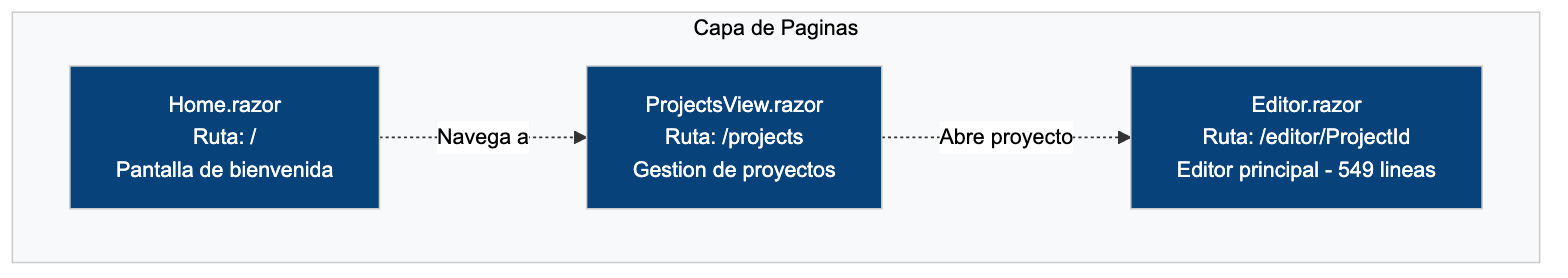

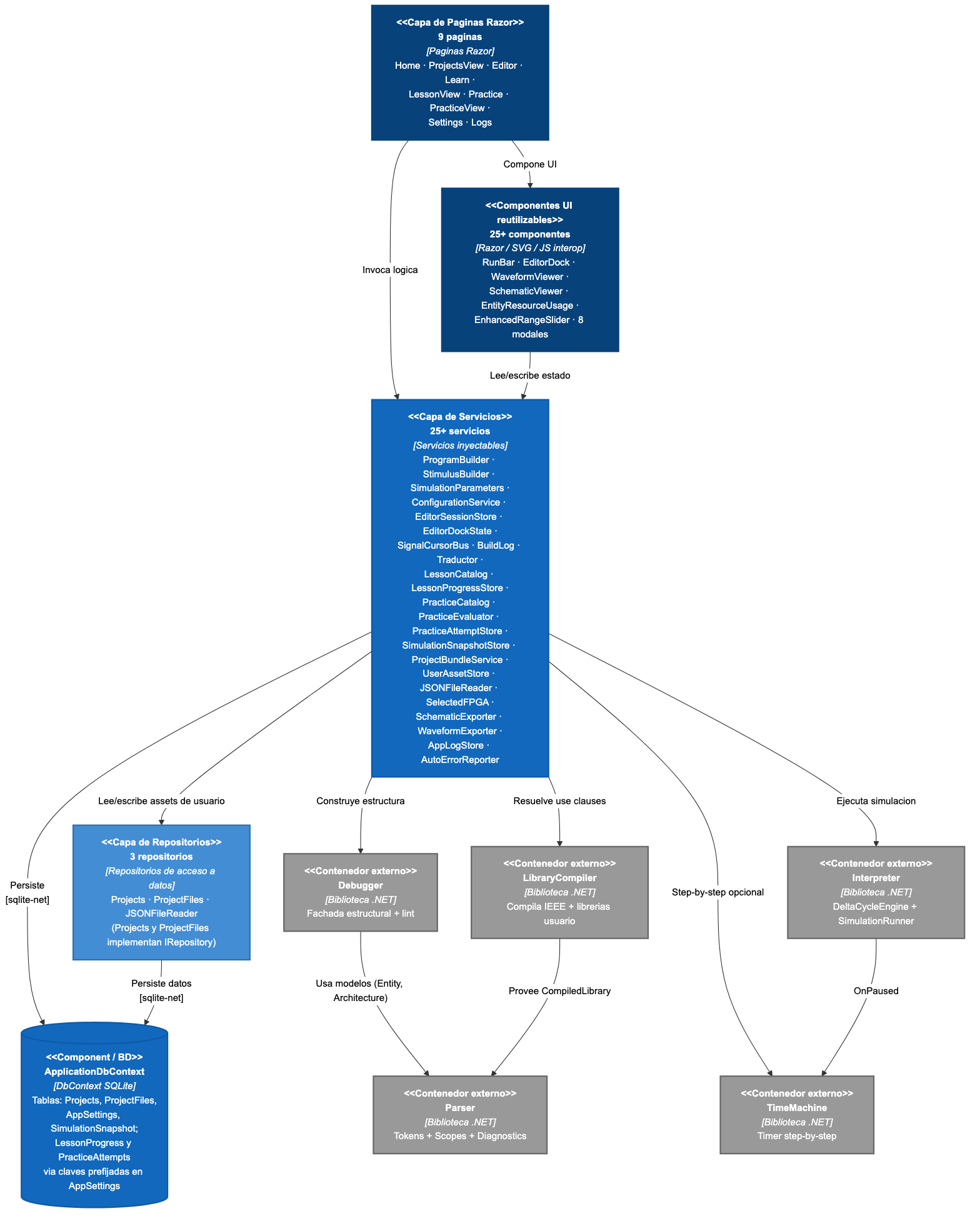

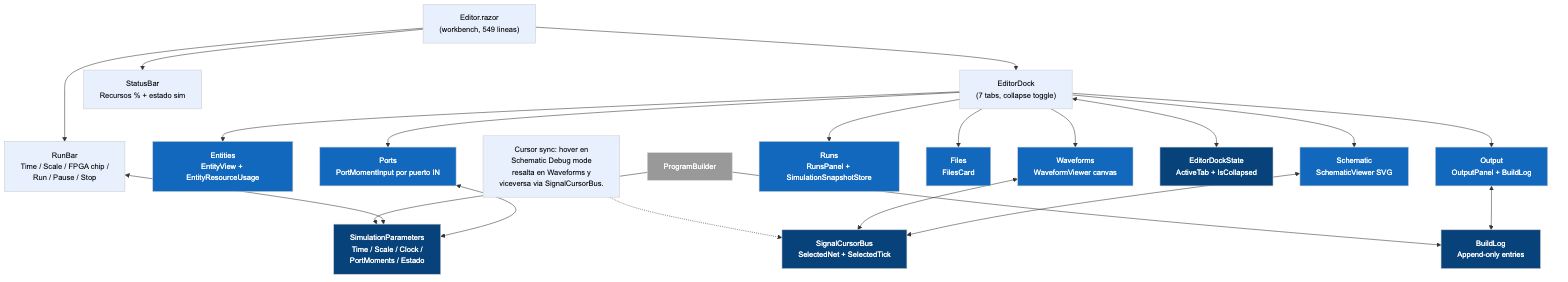

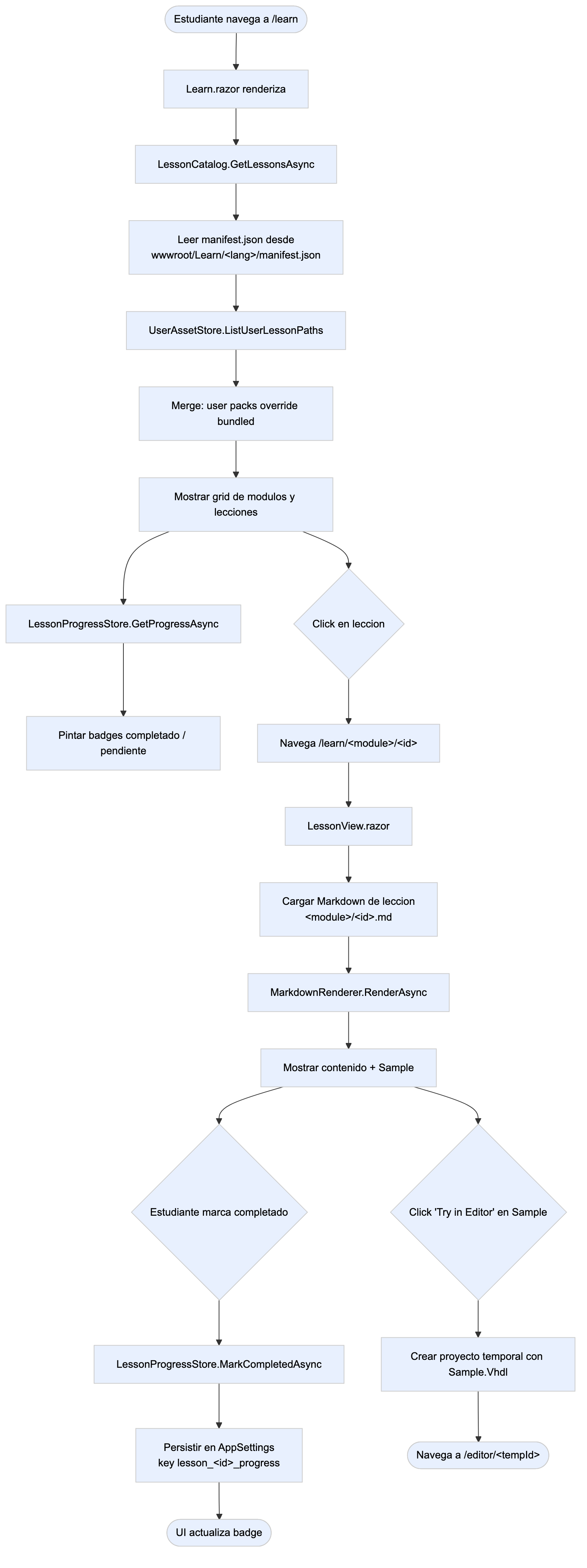

Arquitectura C4 — Nivel 3: Componentes

Componentes internos de Kmila.Shared organizados en 4 capas: páginas, servicios, repositorios y datos.

ANEXO A11

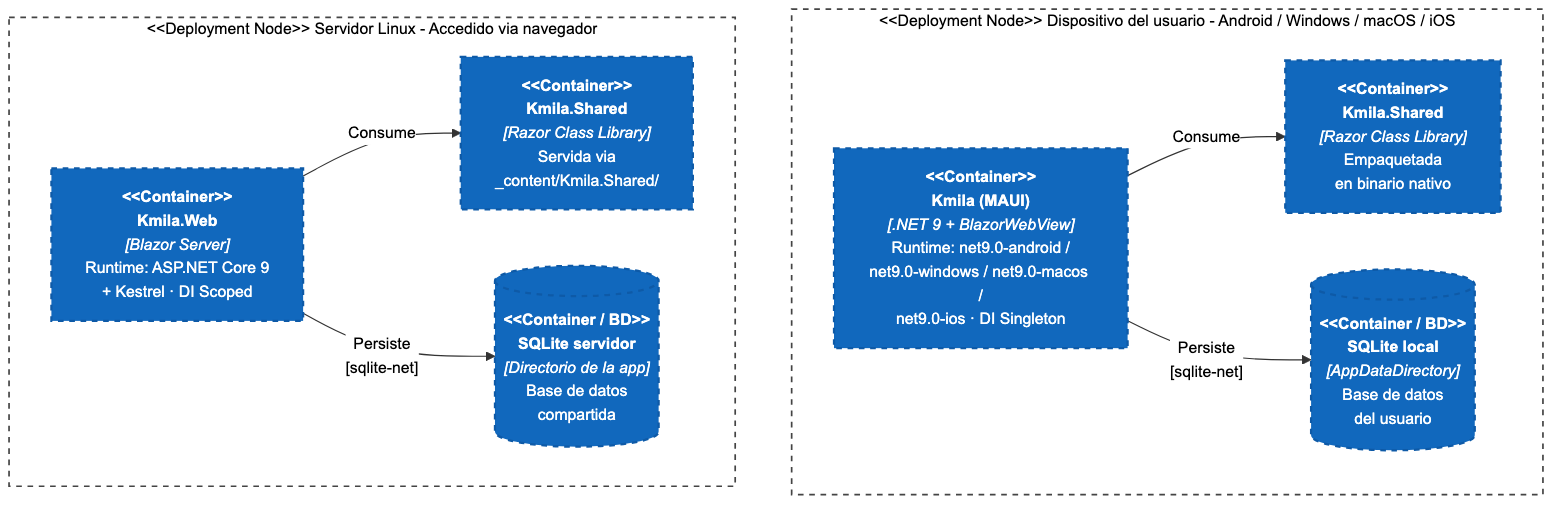

Arquitectura C4 — Diagrama de despliegue

Plataforma	Mecanismo	Ciclo de vida DI	Carga de recursos FPGA
Android	APK vía .NET MAUI (min API 24)	Singleton	`FileSystem.OpenAppPackageFileAsync`
Windows	MSIX o publicación directa	Singleton	`FileSystem.OpenAppPackageFileAsync`
macOS	App Bundle	Singleton	`FileSystem.OpenAppPackageFileAsync`
iOS	App Bundle	Singleton	`FileSystem.OpenAppPackageFileAsync`
Linux / Web	ASP.NET Core + Blazor Server	Scoped	`_content/Kmila.Shared/Devices/`

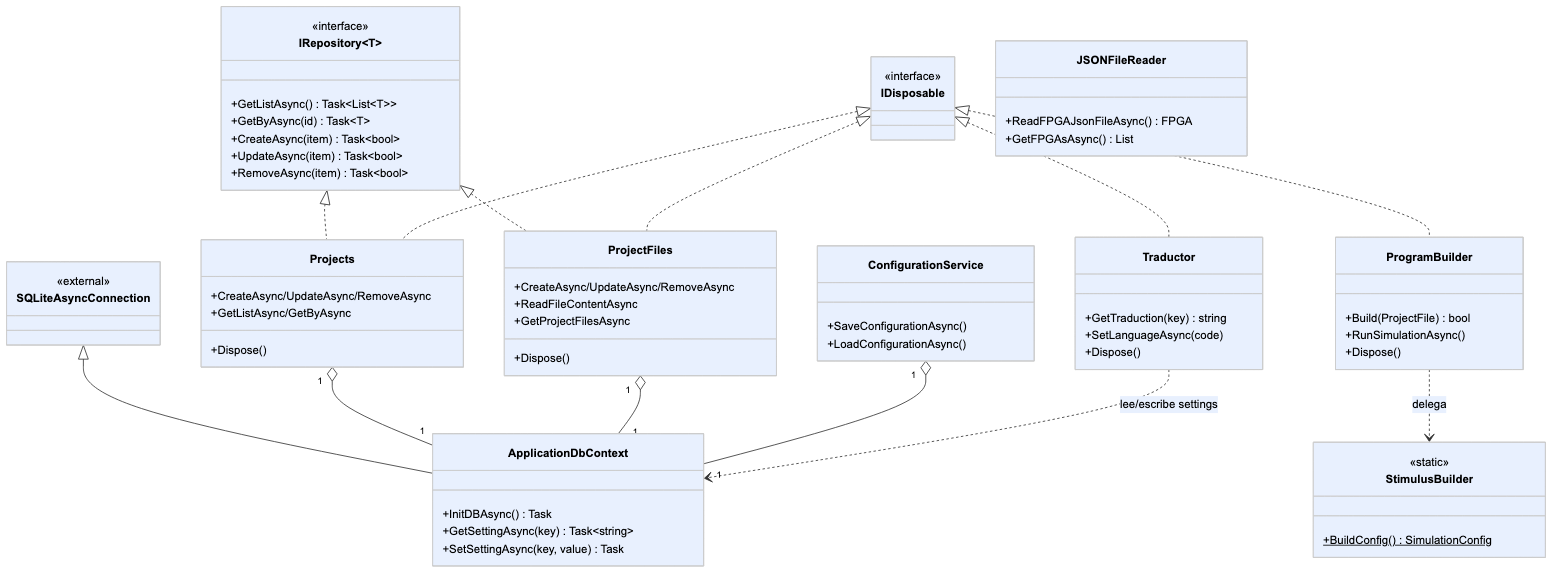

ANEXO A12

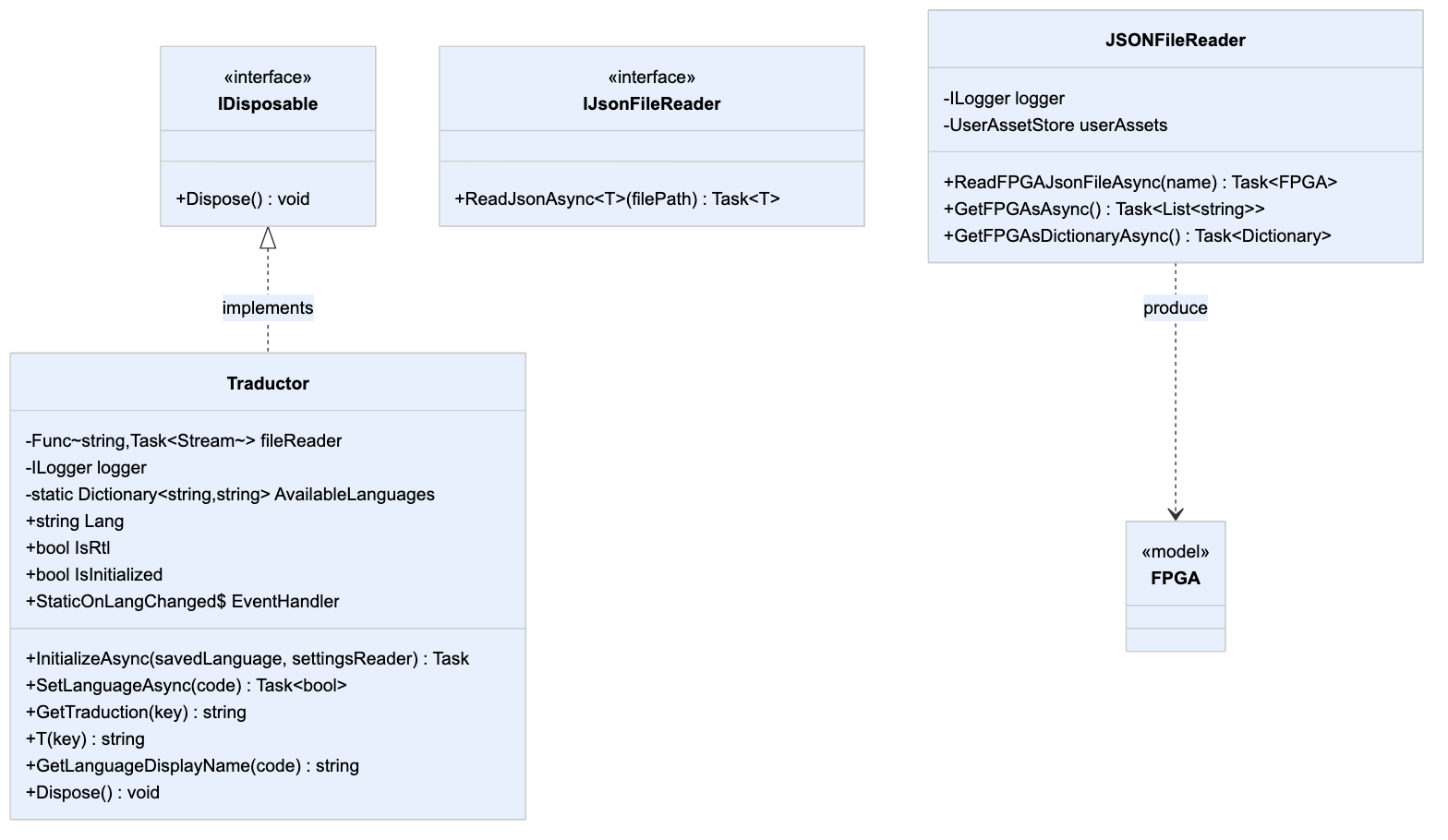

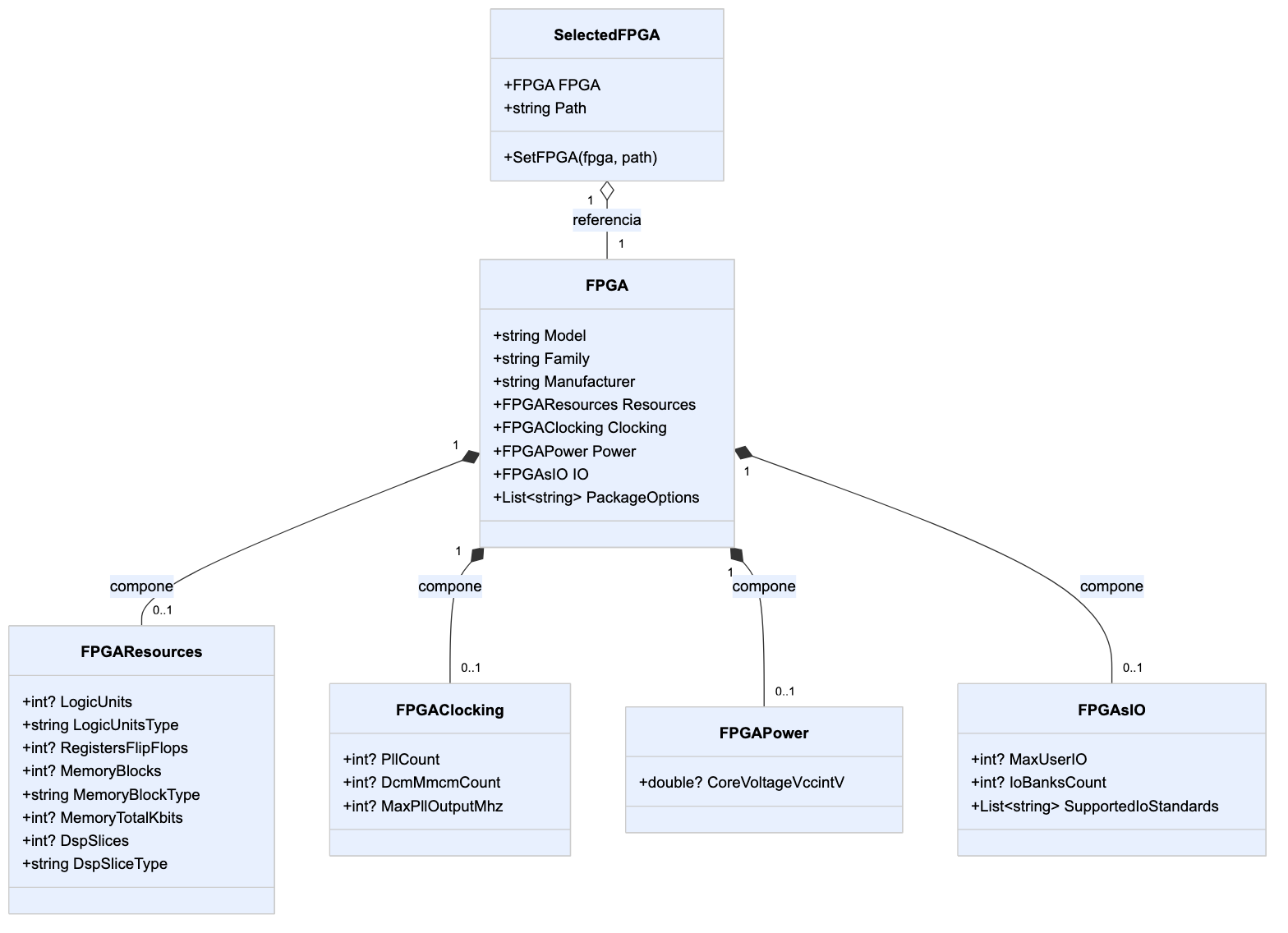

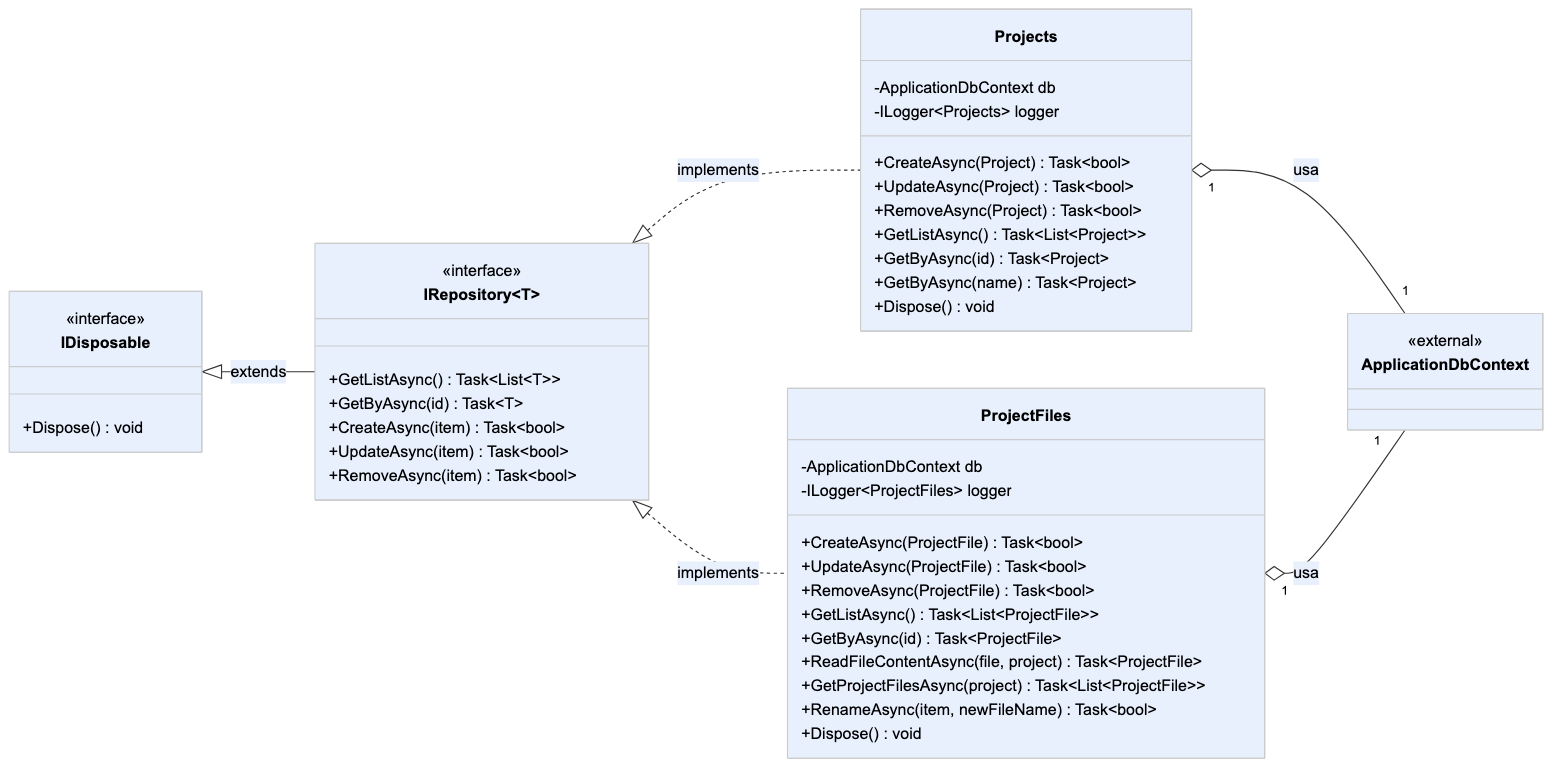

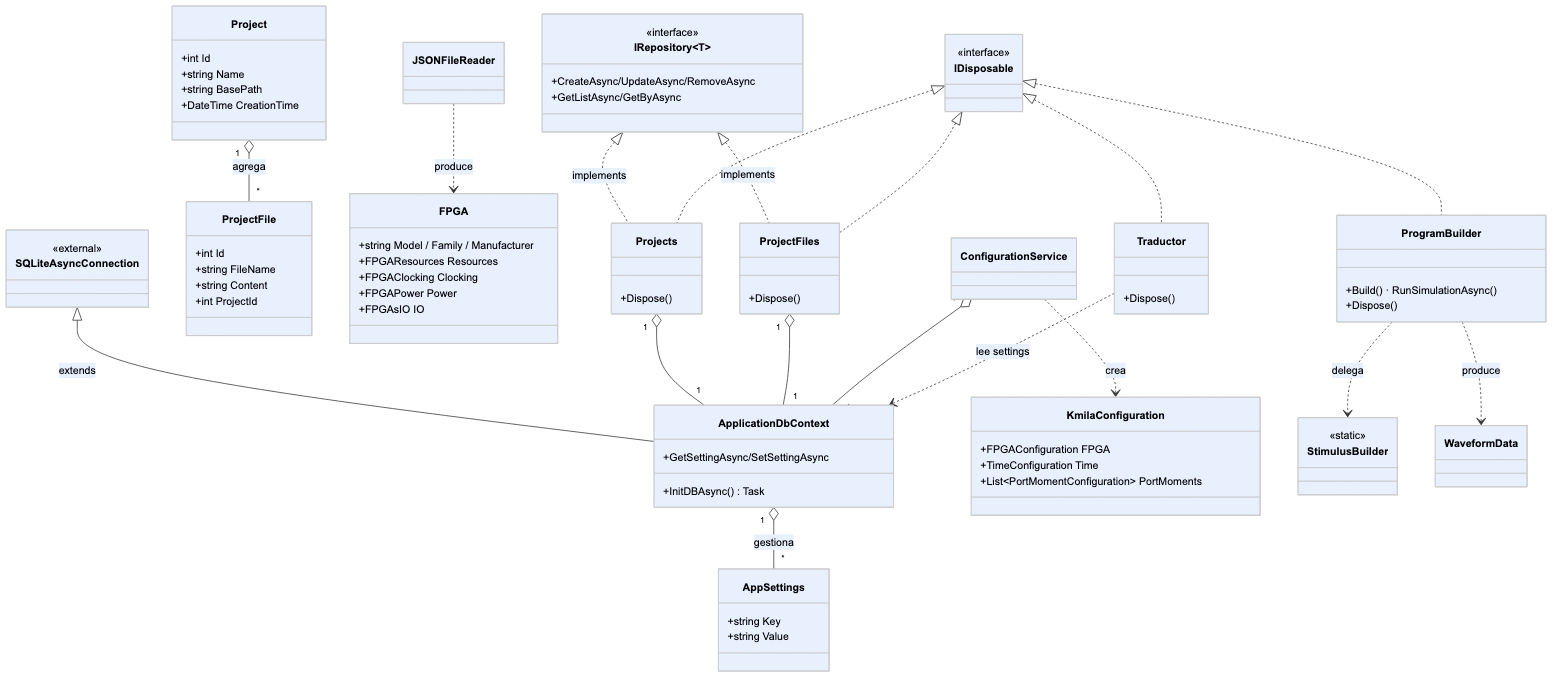

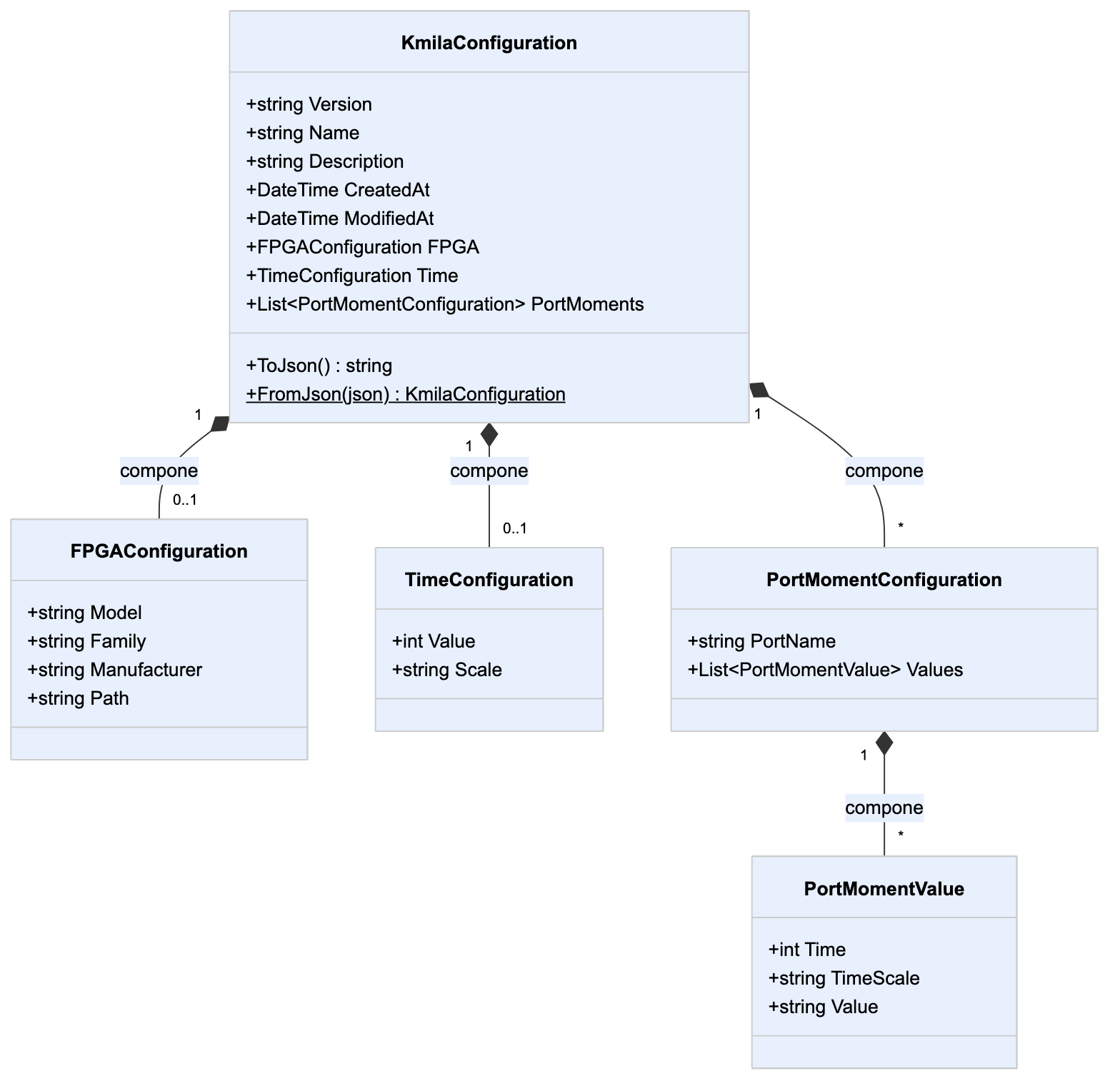

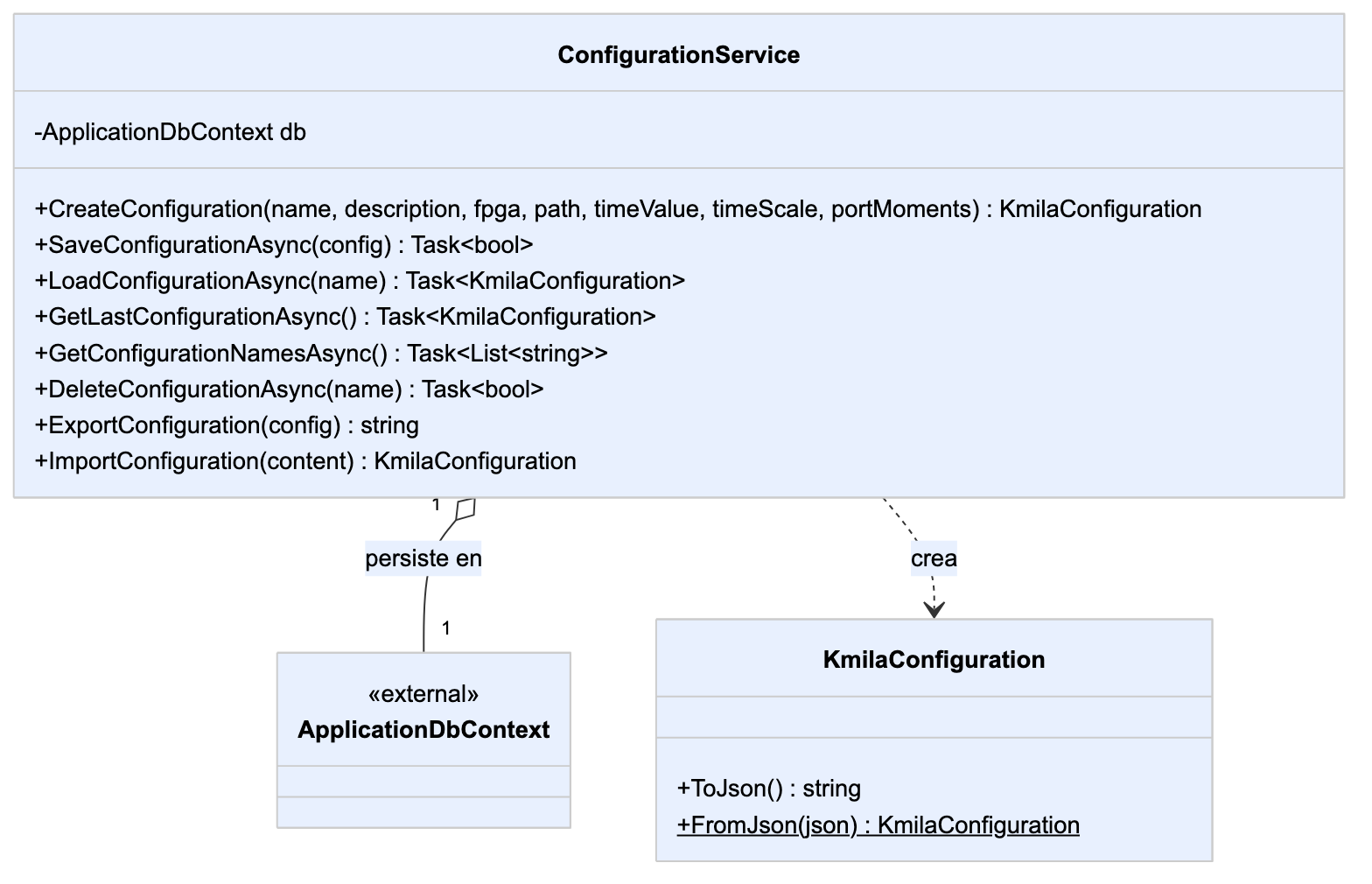

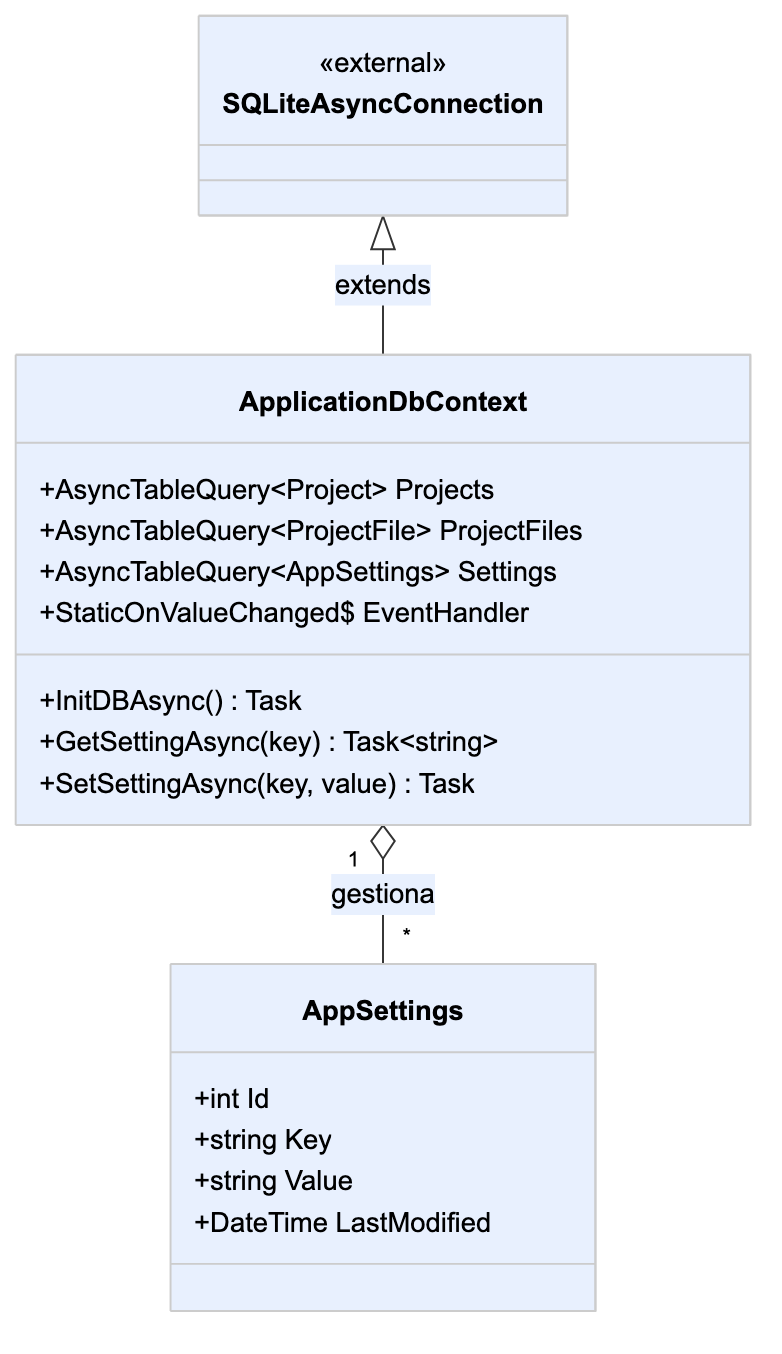

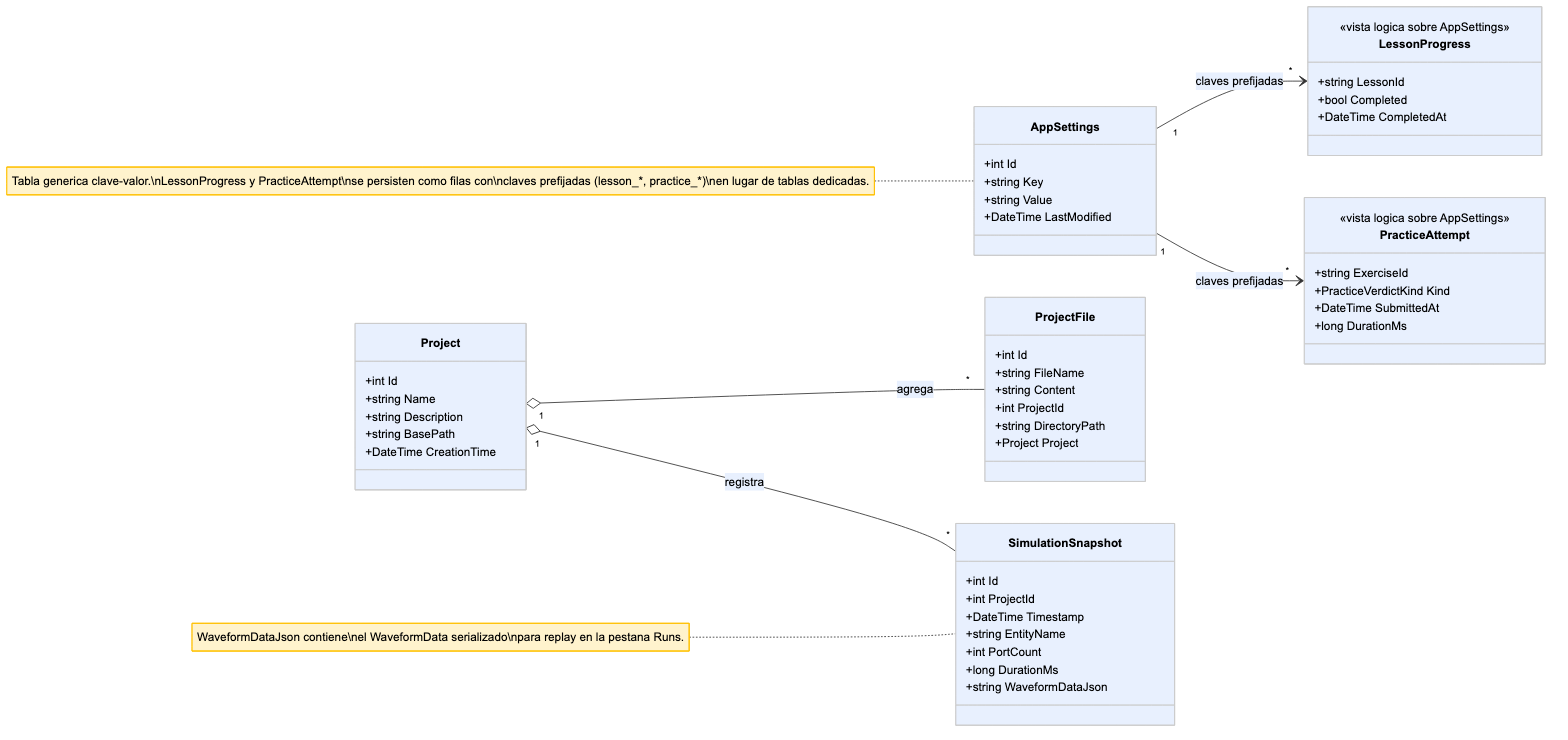

Diagrama de clases — vista general

10 modelos de datos · 4 servicios · 3 repositorios · 4 módulos de backend. Vistas segmentadas disponibles en el documento TT1, capítulo 5.

ANEXO A13

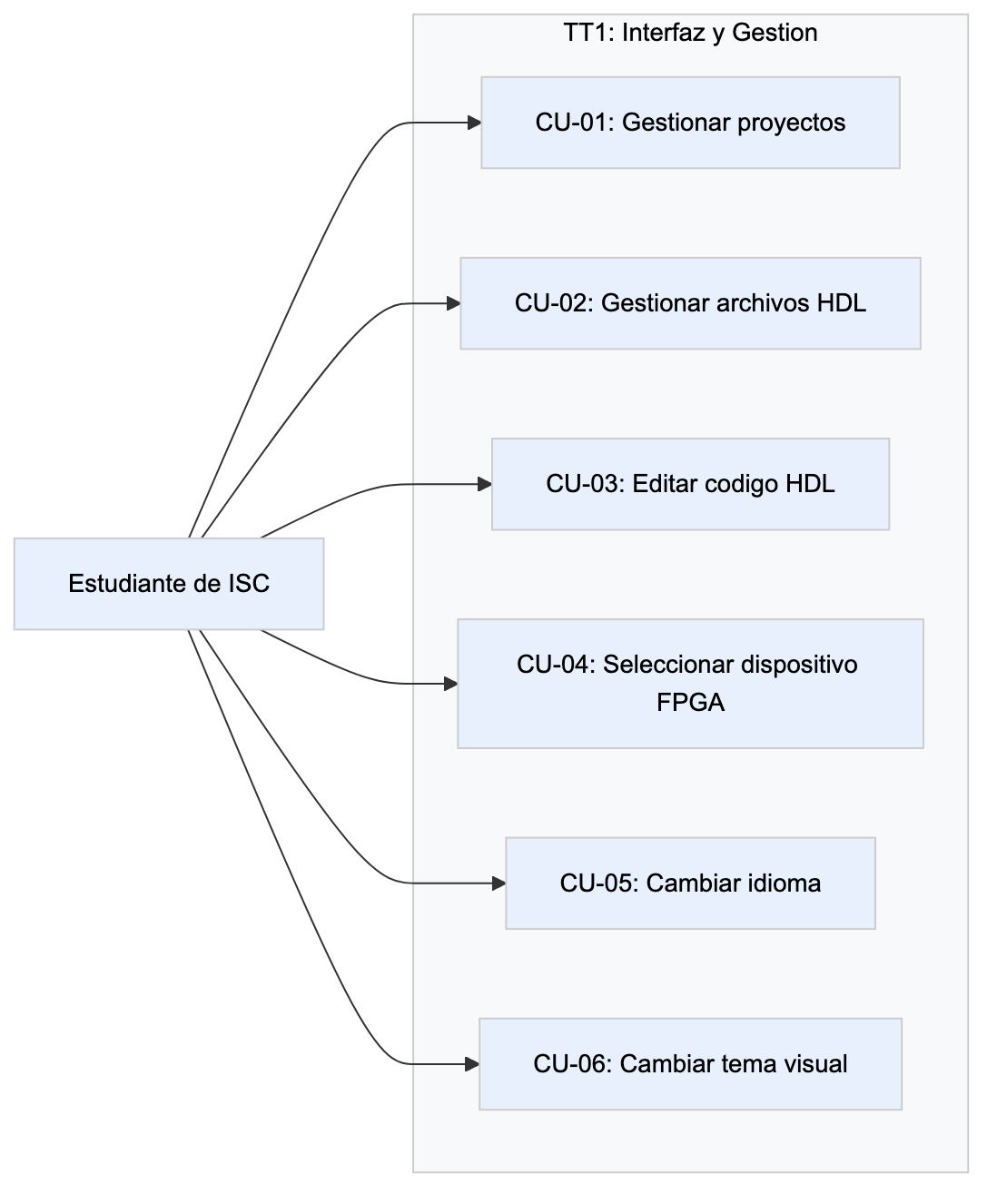

Diagrama de casos de uso — TT1

ANEXO A15

Catálogo FPGA — 34 dispositivos · 3 fabricantes

34

Dispositivos totales

3

Fabricantes

5

Familias FPGA

JSON

Formato actualizable

Fabricante	Familia	Cantidad	Aplicación típica
AMD / Xilinx	Spartan-6	8	Académico básico, tarjetas legacy
AMD / Xilinx	Artix-7	8	Académico moderno (Basys 3, Nexys A7)
Intel / Altera	Cyclone IV E	9	Industrial bajo costo, DE0/DE2
Lattice	iCE40 HX	3	Bajo consumo, IoT, herramientas open
Lattice	iCE40 UltraPlus	2	Edge AI, ML embebido
Lattice	ECP5	4	Mid-range, ASIC prototyping
Total	5 familias		34 dispositivos

Cada dispositivo incluye especificaciones de LUTs, flip-flops, bloques de memoria (BRAM), DSPs, PLLs, frecuencia máxima de reloj y pines I/O.

ANEXO A16

Stack tecnológico detallado

Componente	Tecnología	Versión	Justificación
Framework nativo	.NET MAUI	9.0	Apps nativas Win/macOS/Android/iOS desde un solo código base
Framework web	Blazor Server	9.0	Cobertura Linux y navegadores sin servidor externo
Lenguaje	C#	13.0	Tipado fuerte, ecosistema unificado .NET
Editor de código	Monaco Editor (BlazorMonaco)	3.3.0	Mismo motor que Visual Studio Code
Visualización	Chart.js (BlazorBootstrap)	3.4.0	Gráficas interactivas para formas de onda
Persistencia	SQLite (sqlite-net-pcl)	1.9.172	BD embebida, sin servidor, multiplataforma
Iconografía	Bootstrap Icons	1.13.1	Set consistente, tipografía vectorial
Motor simulación	C# propio (TT2)	—	Control total del ciclo de simulación HDL

Todas las dependencias son open-source o de licencia gratuita para uso académico. No se requiere infraestructura de servidor ni servicios en la nube.

ANEXO A17

Factibilidad económica — desglose de costos

1,010

Horas estimadas

10

Meses de desarrollo

$209,646

TCO estimado (MXN)

$2,750

Desembolso real (MXN)

Categoría	Concepto	Costo estimado (MXN)
Recursos humanos	1,010 hrs × $200/hr (tarifa junior)	$202,000
Equipo desarrollo	Laptop Lenovo IdeaPad L340 (prorrateo 10/48)	$3,125
Equipo pruebas	Smartphone POCO F5 Pro (prorrateo 10/48)	$1,771
Licencias	.NET 9 SDK, VS Code, Git, Android SDK	$0
Distribución	Google Play Store (registro único)	$500
Distribución	Apple Developer Program (anual)	$2,000
Distribución	Dominio web (anual)	$250
Distribución	Hosting Netlify · GitHub público	$0
Total TCO		$209,646
Desembolso real (excluye horas valuadas)		$2,750

96.3% del costo es recurso humano: característico de proyectos de software con herramientas open-source. Frente a los $55,000 MXN solo en hardware FPGA para 30 estudiantes, Kmila reduce a $0 el costo per cápita de acceso a un entorno de simulación.

ANEXO A18

Desglose de horas — TT1 (460 hrs) + TT2 (550 hrs) = 1,010 hrs

TT1 · Completado · 460 hrs

Módulo	Hrs
Investigación, documentación y protocolo	80
Arquitectura y diseño del sistema	60
UI: Monaco, pestañas, explorador	100
Gestión de proyectos + SQLite	60
Catálogo FPGA (34 dispositivos)	40
i18n (7 idiomas + RTL)	40
Configuración (temas, .k-config)	30
Visor de formas de onda (Chart.js)	30
Pruebas de integración y ajustes	20
Subtotal TT1	460

TT2 · Siguiente fase · 550 hrs

Módulo	Hrs
Analizador léxico/sintáctico (Parser VHDL)	120
Generación de AST y modelo intermedio	80
Motor de simulación (DeltaCycleEngine)	100
Depuración paso a paso (TimeMachine)	60
Construcción de estímulos (StimulusBuilder)	40
Integración motor-UI y visualización	50
Pruebas, depuración y optimización	60
Documentación de TT2	40
spacer	0
Subtotal TT2	550

TT1: febrero–junio 2026 · TT2: julio 2026–enero 2027 · Dedicación promedio: 3.5 hrs/día × 6 días/semana.

ANEXO A19

Cronograma de actividades — feb 2026 a ene 2027

#	Actividad	FEB	MAR	ABR	MAY	JUN	JUL	AGO	SEP	OCT	NOV	DIC	ENE
1	Investigación del estado del arte	●	●
2	Definición de requerimientos		●
3	Análisis del alcance y planeación		●	●
4	Requerimientos técnicos y versiones		●	●
5	Diseño de la arquitectura (MAUI/.NET, Blazor)	●	●	●
6	Diseño de interfaz y editor (Monaco)	●	●	●
7	Desarrollo inicial del motor HDL			●	●
8	Documentación TT1 + Evaluación				●	●
9	Motor de simulación avanzado			●	●		●
10	Visualización de señales y reloj						●	●	●
11	Ejecutables multiplataforma							●	●	●
12	Pruebas de validación										●	●
13	Manual de usuario y documentación final											●	●
14	Publicación GitHub + Evaluación TT2												●

TT1 · feb–jun 2026 TT2 · jul 2026–ene 2027

ANEXO A20

Objetivos del proyecto

Objetivo general

Desarrollar una aplicación multiplataforma, gratuita y de código abierto que permita la simulación y depuración interactiva de código HDL en un entorno local, facilitando el aprendizaje del diseño digital sin requerir hardware especializado.

Objetivos específicos

Analizar requerimientos funcionales y no funcionales del sistema considerando a estudiantes y docentes de ESCOM.
Diseñar la arquitectura modular contemplando edición, simulación, visualización y control temporal con .NET 9 + MAUI + Blazor.
Construir una interfaz gráfica unificada con Monaco Editor, gestión de proyectos y panel de configuración de simulación.
Implementar un selector de FPGAs con especificaciones de LUTs, flip-flops, pines I/O, BRAM y DSPs de varios fabricantes.
Desarrollar un visualizador de formas de onda preparado para integración con el motor de simulación.
Validar el funcionamiento de la versión web sobre Linux mediante Blazor.

ANEXO A21

Lenguajes de descripción de hardware — comparativa

VHDL vs. Verilog

Característica	VHDL	Verilog
Origen	DoD EE.UU., 1983	Gateway DA, 1984
Estándar IEEE	1076 (1987–2019)	1364 → 1800
Influencia sintáctica	Ada	C
Tipado	Fuerte	Débil
Verbosidad	Alta	Baja
Lógica multivaluada	9 valores (std_logic, IEEE 1164)	4 valores nativos
Verificación avanzada	PSL externo	SystemVerilog (UVM, SVA)
Predominio académico	Europa, Latinoamérica	EE.UU., Asia
Predominio industrial	Aeroespacial, defensa, FPGA	Semiconductores, ASIC

Otros HDLs de alto nivel

Lenguaje	Base / salida
SystemC	C++ · IEEE 1666 (ESL)
MyHDL	Python → Verilog/VHDL
Amaranth	Python → Verilog (Yosys)
Chisel	Scala → FIRRTL → Verilog
SpinalHDL	Scala → Verilog/VHDL
Bluespec (BSV)	Reglas guardadas → Verilog

Ninguno reemplaza a VHDL/Verilog: todos generan RTL en uno de estos dos lenguajes para síntesis.

Kmila implementa VHDL como lenguaje primario; Verilog contemplado como extensión TT2.

ANEXO A22

Estándares IEEE de los lenguajes HDL

IEEE 1076 · VHDL

Estándar	Año	Cambios principales
1076-1987	1987	Primera estandarización; definición base del lenguaje
1076-1993	1993	ISO-8859-1, operador `xnor`, sintaxis más consistente
1076-2000	2000	Tipos protegidos para concurrencia en variables compartidas
1076-2008	2008	Subconjunto PSL, genéricos en paquetes; absorbe IEEE 1164 y 1076.3
1076-2019	2019	Revisión vigente: integración completa de PSL

IEEE 1364 / 1800 · Verilog y SystemVerilog

Estándar	Año	Descripción
1364-1995	1995	Primera estandarización (Verilog-95)
1364-2001	2001	Sentencias `generate`, aritmética con signo
1364-2005	2005	Último estándar Verilog independiente
1800-2005	2005	Primer estándar de SystemVerilog
1800-2009	2009	Fusión de Verilog (1364) con SystemVerilog
1800-2017	2017	Revisión vigente de SystemVerilog

Estándares relacionados: IEEE 1164 (std_logic) · IEEE 1666 (SystemC) · IEEE 1850 (PSL)

ANEXO A23

Justificación del proyecto

Técnica

Las herramientas actuales son fragmentadas: el estudiante debe configurar GHDL + GTKWave + un editor por separado. Soluciones comerciales como ModelSim integran todo, pero dependen de licencias restrictivas. Kmila unifica edición, configuración y visualización en una sola aplicación multiplataforma.

Educativa

La formación en diseño digital exige comprender el comportamiento temporal de las señales. Sin herramienta accesible, la enseñanza queda condicionada al tiempo de laboratorio. Kmila funciona como pre-laboratorio: el estudiante prepara y verifica antes de la sesión con hardware real.

Académica

En la revisión de Trabajos Terminales de la ESCOM, no se identificó ningún proyecto previo dedicado a un entorno integrado de depuración HDL. Kmila contribuye a la línea institucional de herramientas educativas, generando un recurso open-source extensible por la comunidad ESCOM/IPN.

Económica

Equipar un laboratorio para 30 estudiantes con tarjetas FPGA supera los $55,000 MXN solo en hardware. Kmila se distribuye gratis y no requiere hardware especializado: cualquier computadora o móvil con navegador ejecuta la aplicación, reduciendo la barrera de entrada para la práctica individual.

ANEXO A24

Factibilidad del proyecto

Técnica

Stack maduro y de código abierto: .NET 9, MAUI, Blazor, C# 13, Monaco Editor, Chart.js, SQLite. Todas las dependencias son gratuitas para uso académico.

SDK .NET 9 gratuito
VS Code / VS Community gratuito
Sin servidor ni servicios cloud
Soporte oficial hasta mayo 2026

Económica

El recurso humano (96.3% del costo) es estimación teórica; el desembolso real es de $2,750 MXN en distribución y dominio.

Tiendas (Play + Apple)	$2,500
Dominio web anual	$250
Hosting Netlify	$0
GitHub público	$0

Operativa

Desarrollo local en equipo personal, sin permisos institucionales especiales ni infraestructura adicional.

1 alumno + 2 directores
Cronograma feb 2026 – ene 2027
Versión web validada en Linux
Git + repo remoto (respaldo)

Las tres dimensiones de factibilidad presentan viabilidad confirmada sin riesgos críticos identificados.

ANEXO A25

Modelos empleados para la estimación de costos

El análisis económico se estructura mediante tres enfoques complementarios:

MODELO · 01

Cost Breakdown Structure (CBS)

Descompone el costo total en categorías identificables, facilitando la trazabilidad de cada partida.

Categorías: recursos humanos · equipo de desarrollo · equipo de pruebas · licencias de software · costos de distribución

MODELO · 02

Total Cost of Ownership (TCO)

Extiende el análisis al considerar no sólo el desarrollo inicial, sino también los costos recurrentes de distribución y mantenimiento del software.

Resultado: $209,646 MXN (TCO total con horas valuadas) · $2,750 MXN (desembolso real)

MODELO · 03

Análisis costo-beneficio (contexto educativo)

Contrasta la inversión requerida con el valor que la solución aporta frente a las alternativas existentes en el contexto académico.

Comparación: $55,000 MXN (lab. FPGA · 30 alumnos) vs. $0 MXN/alumno (Kmila distribución gratuita)

Tarifa de referencia para horas: $200 MXN/hr (desarrollador junior, mercado mexicano) · Prorrateo de equipo: 10/48 meses sobre vida útil estimada

ANEXO A26

Plataformas soportadas y requerimientos mínimos

Versiones de OS soportadas

Plataforma	Mínima	Recomendada	Arquitecturas
Android	7.0 (API 24)	12+ (API 31+)	ARMv7, ARM64, x86_64
iOS / iPadOS	15	17+	ARM64 (A9+)
macOS	12 Monterey	14 Sonoma+	x64, ARM64 (Apple Silicon)
Windows	10 v1809 (17763)	11 22H2+	x64
Linux (web)	Ubuntu 20.04 o equiv.	Ubuntu 22.04 LTS+	x64, ARM64

Equiv. Linux: Debian 11, RHEL 8, Fedora 39, openSUSE 15, Alpine 3.18 · Navegadores: Chrome/Edge 90+, Firefox 88+, Safari 14+.

Requerimientos mínimos de hardware

Plataforma	RAM	Almacenamiento	Procesador
Android	2 GB	150 MB	ARMv7-A o ARM64, 2× ≥ 1.5 GHz
iOS / iPadOS	2 GB	150 MB	ARM64 (Apple A9+)
macOS	4 GB	400 MB	x64 2 núcleos o Apple Silicon
Windows	4 GB	400 MB	x64 2 núcleos ≥ 1.8 GHz
Cliente web	2 GB	50 MB caché	cualquiera con navegador moderno
Servidor web	1 GB libre	200 MB	x64 / ARM64 · 1 vCPU base

Pantalla mín.: 360 px (móvil vertical) · óptimo editor: 1280 px+. Para múltiples proyectos o simulaciones extensas, doblar valores.

ANEXO A27

Reglas de negocio

ID	Regla	Descripción	Justificación
RN-01	Proyecto obligatorio para simulación	Todo archivo HDL debe pertenecer a un proyecto creado en Kmila antes de ser simulado o analizado.	La persistencia en SQLite (tabla `Projects`) requiere contexto de proyecto.
RN-02	Un dispositivo FPGA por proyecto	Cada proyecto debe tener asociado exactamente un modelo del catálogo de 34 dispositivos.	Los recursos del dispositivo determinan las restricciones de síntesis y simulación.
RN-03	Extensiones permitidas	Sólo archivos `.vhd` o `.vhdl`. Verilog/SystemVerilog quedan fuera del alcance.	Evita archivos no compatibles con el motor de análisis VHDL.
RN-04	Persistencia dual	Cada archivo se almacena en disco y simultáneamente en SQLite (campo `Content`) como respaldo.	Recuperación ante pérdida del archivo y portabilidad del proyecto.
RN-05	Idioma por defecto: español	Idioma inicial ES; el usuario puede cambiar entre 7 idiomas desde configuración.	Contexto académico ESCOM donde el idioma principal es español.
RN-06	Configuración por proyecto	Frecuencia de reloj, tiempo de ejecución y formato se almacenan por proyecto en `.k-config`.	Configuraciones independientes sin afectar otros proyectos.
RN-07	Validación previa a simulación [TT2]	El código debe pasar análisis sintáctico completo sin errores antes de simular.	Previene ejecución de código malformado y excepciones del motor.
RN-08	Límite de tiempo de simulación [TT2]	La simulación se detiene automáticamente al alcanzar el tiempo máximo configurado.	Evita bucles infinitos y consumo excesivo de recursos.

ANEXO A28

Historias de usuario — TT1 (interfaz y gestión)

Rol: Alumno de ISC que cursa Fundamentos de Diseño Digital, Diseño de Sistemas Digitales, Arquitectura de Computadoras o Sistemas en Chip.

ID	Historia	RF
HU-01	Crear proyecto. Como alumno, quiero crear un proyecto nuevo para organizar los archivos VHDL de mi práctica de laboratorio.	RF-01
HU-02	Escribir código VHDL. Como alumno, quiero crear archivos `.vhd` y escribir código con resaltado de sintaxis.	RF-02, RF-03
HU-03	Abrir práctica anterior. Como alumno, quiero abrir un proyecto existente y recuperar los archivos para continuar una sesión anterior.	RF-01, RF-02
HU-04	Navegar archivos. Como alumno, quiero ver todos los archivos de mi proyecto en un panel lateral y cambiar entre ellos.	RF-04
HU-05	Seleccionar FPGA. Como alumno, quiero elegir el modelo (Cyclone IV EP4CE6, Artix-7 XC7A35T…) para verificar compatibilidad con la tarjeta del laboratorio.	RF-05

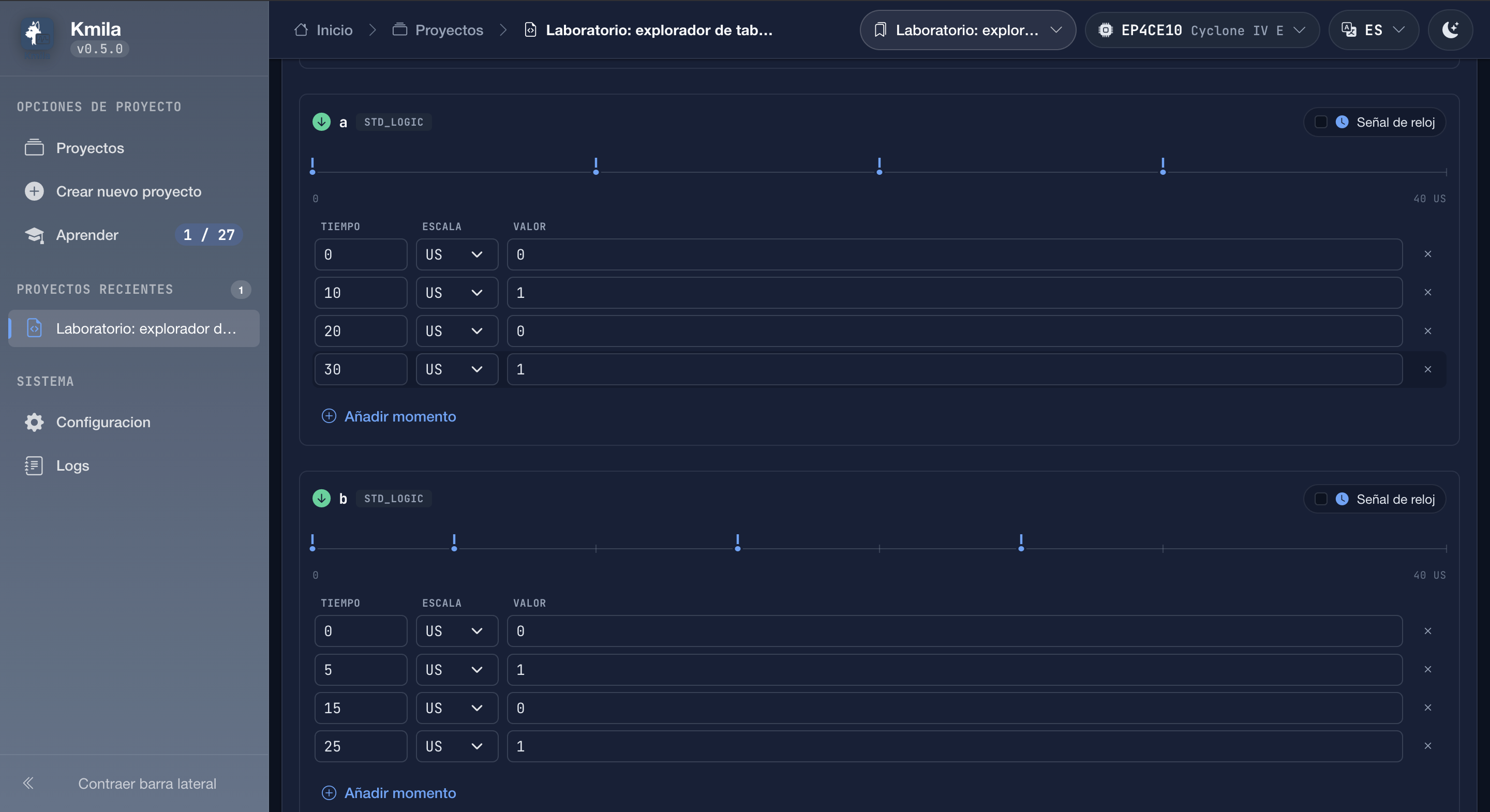

HU-06	Configurar estímulos. Como alumno, quiero configurar la frecuencia del reloj y los valores de las señales de entrada antes de simular.	RF-06
HU-07	Revisar diagnósticos y utilización. Como alumno, quiero ver entidades, puertos y porcentaje de recursos del FPGA que consume mi diseño.	RF-07
HU-08	Ver formas de onda. Como alumno, quiero visualizar las señales tras simular para verificar que mi diseño se comporta como esperaba.	RF-08
HU-09	Cambiar idioma. Como alumno, quiero cambiar el idioma de la interfaz al español u otro de mi preferencia.	RF-09
HU-10	Tema visual. Como alumno, quiero alternar entre tema claro y oscuro según mi preferencia.	RF-10

ANEXO A29

Historias de usuario — TT2 (motor de simulación)

Funcionalidades del motor de simulación cuya implementación se contempla en la segunda fase del proyecto.

ID	Historia resumida	RF relacionado
HU-11	Como alumno, quiero que la aplicación detecte errores de sintaxis en mi código VHDL antes de simular, para corregirlos a tiempo.	RF-12, RF-13
HU-12	Como alumno, quiero ejecutar la simulación de mi circuito y ver cómo se propagan las señales sin necesidad de la tarjeta FPGA.	RF-14, RF-15
HU-13	Como alumno, quiero avanzar la simulación ciclo por ciclo para entender cómo cambian las señales en cada paso de tiempo.	RF-16
HU-14	Como alumno, quiero pausar y reanudar la simulación para analizar el estado del circuito en un momento específico.	RF-15
HU-15	Como alumno, quiero insertar puntos de interrupción en mi código para que la simulación se detenga en líneas específicas.	RF-17

Nota: Las HU de TT2 se enuncian para completitud del análisis; su implementación corresponde a la fase de motor de simulación (jul 2026 – ene 2027).

ANEXO A30

Glosario y acrónimos · 1 de 3 (A – F)

Amaranth HDL: HDL embebido en Python, sucesor conceptual de MyHDL. Genera Verilog para síntesis.
ASIC: Application-Specific Integrated Circuit. Circuito integrado de aplicación específica, no reconfigurable tras fabricación.
AST: Abstract Syntax Tree. Árbol de sintaxis abstracta; representación intermedia tras análisis sintáctico.
Bitstream: Archivo binario resultado de síntesis + place-and-route + generación que configura la lógica interna del FPGA.
Blazor: Framework de Microsoft para interfaces web interactivas con C# sobre WebAssembly o servidor.
BRAM: Block RAM. Bloque de memoria embebida en la matriz lógica del FPGA (decenas de Kbits).
BSV: Bluespec SystemVerilog. HDL con paradigma de reglas guardadas (MIT).
C4: Modelo de arquitectura (Simon Brown) con 4 niveles: contexto, contenedores, componentes y código.
Chisel: Constructing Hardware In a Scala Embedded Language. DSL en Scala (UC Berkeley); base de RISC-V/Rocket Chip.
CLB: Configurable Logic Block. Unidad básica de FPGAs Xilinx: LUTs + flip-flops + lógica de acarreo.
CPLD: Complex Programmable Logic Device. Antecesor del FPGA, basado en términos producto y memoria no volátil.
DCM: Digital Clock Manager. Bloque de gestión de reloj en FPGAs Xilinx Spartan-6.

DSL: Domain-Specific Language. Lenguaje de dominio específico (Chisel, SpinalHDL, etc.).
DSP (disciplina): Digital Signal Processing. Procesamiento digital de señales muestreadas.
DSP (bloque): Bloque de aritmética dedicada en FPGAs: DSP48 en Xilinx, multiplicador 18×18 en Intel/Lattice. Sentido empleado en tablas de catálogo.
E²PROM: Electrically Erasable Programmable ROM. Memoria no volátil borrable eléctricamente; base de GAL e iCE40.
EBR: Embedded Block RAM. Equivalente Lattice de la BRAM de Xilinx y M9K de Intel.
ESCOM: Escuela Superior de Cómputo del Instituto Politécnico Nacional.
ESL: Electronic System Level. Nivel de abstracción usado por SystemC para modelado arquitectónico.
FF: Flip-Flop. Elemento biestable de almacenamiento síncrono. Reportado como columna en catálogos FPGA.
FIRRTL: Flexible Intermediate Representation for RTL. Representación intermedia de Chisel previa a la generación de Verilog.
FPGA: Field-Programmable Gate Array. Circuito integrado reconfigurable por el usuario tras la fabricación.

ANEXO A31

Glosario y acrónimos · 2 de 3 (G – P)

GAL: Generic Array Logic. Familia de PLDs no volátiles basados en E²PROM (Lattice, 1985).
GHDL: Analizador, simulador y compilador de código abierto para VHDL.
GTKWave: Visor de formas de onda de código abierto, soporta VCD y FST.
HDL: Hardware Description Language. Categoría que incluye VHDL, Verilog y SystemVerilog.
HLS: High-Level Synthesis. Traducción de C/C++/SystemC a RTL sintetizable.
IDE: Integrated Development Environment. Editor + compilador + depurador en una sola aplicación.
IPN: Instituto Politécnico Nacional.
ISP (arquitectura): Instruction Set Processor. Formalismo de Bell & Newell (1971) para describir procesadores a nivel RTL.
ISP (electrónica): In-System Programming. Reprogramar dispositivos ya montados en placa (origen de ispLSI).
Kmila: Software de simulación y depuración de código HDL desarrollado en este Trabajo Terminal.
LE: Logic Element. Unidad básica de FPGAs Intel/Altera: LUT-4 + registro + lógica auxiliar.
LUT: Look-Up Table. Elemento lógico configurable fundamental: LUT-4 (Cyclone IV, iCE40) o LUT-6 (Xilinx 6/7, ECP5).

MAC: Multiply-Accumulate. Operación fusionada; en iCE40 UltraPlus designa el bloque DSP MAC 16×16.
MAUI: .NET Multi-platform App UI. Framework de Microsoft para apps nativas (Win/macOS/Android/iOS).
MMCM: Mixed-Mode Clock Manager. Evolución del DCM en FPGAs Xilinx 7+, frecuencia fraccionaria.
Monaco Editor: Editor de código de Microsoft (núcleo de VS Code), integrado en Kmila.
MyHDL: Biblioteca de Python para describir hardware con conversión a Verilog/VHDL.
Netlist: Lista de componentes lógicos primitivos y sus interconexiones (salida de la síntesis).
Place-and-Route: Etapa que asigna elementos del netlist a recursos físicos y rutea las interconexiones.
PLL: Phase-Locked Loop. Lazo de seguimiento de fase para generación de relojes.
PSL: Property Specification Language. IEEE 1850, integrado en VHDL 2008.

ANEXO A32

Glosario y acrónimos · 3 de 3 (R – Y)

RTL (abstracción): Register-Transfer Level. Nivel de abstracción que describe el circuito en términos de registros y lógica combinacional. Nivel empleado para síntesis.
RTL (escritura): Right-to-Left. Dirección de escritura de derecha a izquierda (árabe, hebreo). En Kmila aplica al árabe vía dir="rtl".
SerDes: Serializer/Deserializer. Transceptor de alta velocidad serie ↔ paralelo en FPGAs gama media/alta.
SoC: System-on-Chip. CI con CPU + memoria + periféricos + lógica programable (ej. Xilinx Zynq).
SpinalHDL: HDL embebido en Scala con énfasis en legibilidad. Compila a Verilog y VHDL.
SQLite: Motor de BD relacional embebido sin servidor. Persistencia local de proyectos en Kmila.
SVA: SystemVerilog Assertions. Subconjunto orientado a verificación formal y funcional.
Síntesis lógica: Traducción de RTL (VHDL/Verilog) a netlist de compuertas con biblioteca tecnológica.
SystemC: Biblioteca C++ estandarizada IEEE 1666 para modelado de hardware a nivel ESL.
SystemVerilog: Extensión de Verilog con OOP, SVA, cobertura funcional. IEEE 1800.

Testbench: Banco de pruebas; código HDL no sintetizable que genera estímulos y verifica salidas durante la simulación.
TT: Trabajo Terminal; proyecto de titulación de la ESCOM dividido en TT1 y TT2.
UVM: Universal Verification Methodology. Metodología estándar de verificación basada en SystemVerilog.
VCD: Value Change Dump. Formato ASCII estándar de cambios de señales (soportado por GTKWave y Kmila).
Verilog: HDL con sintaxis inspirada en C; IEEE 1364, fusionado con SystemVerilog en IEEE 1800 desde 2009.
VHDL: VHSIC Hardware Description Language. HDL del DoD (EE.UU.); IEEE 1076. Lenguaje primario de Kmila.
VHSIC: Very High Speed Integrated Circuit. Programa DoD (1980-1990) que financió VHDL.
WASM: WebAssembly. Formato binario portable para ejecución eficiente en navegadores; usado por Blazor.
Yosys: Suite de síntesis lógica open-source para Verilog/SystemVerilog; ampliamente usada con Lattice iCE40 y ECP5.

ANEXO A33

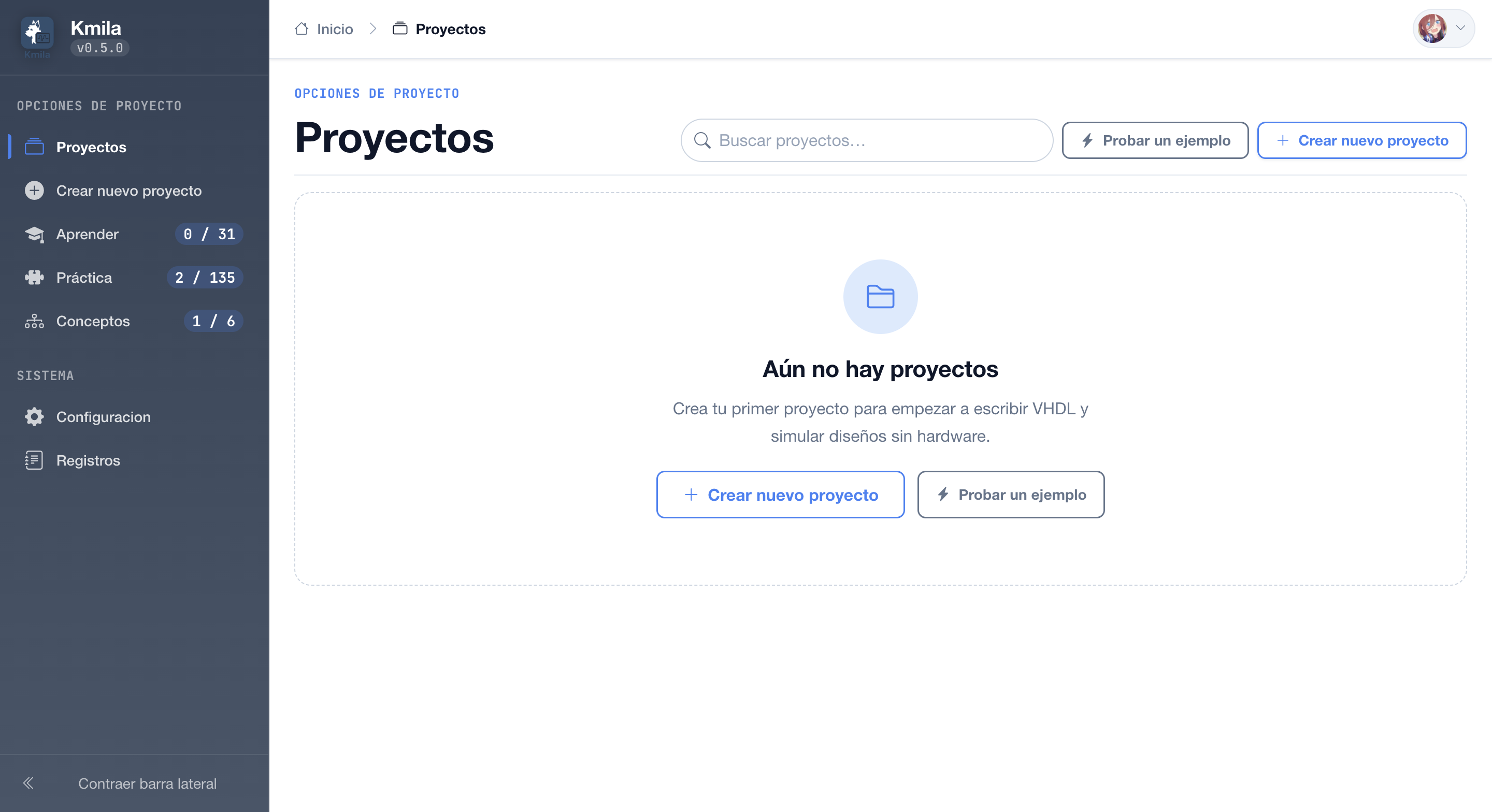

Capturas adicionales — interfaz

ANEXO A34

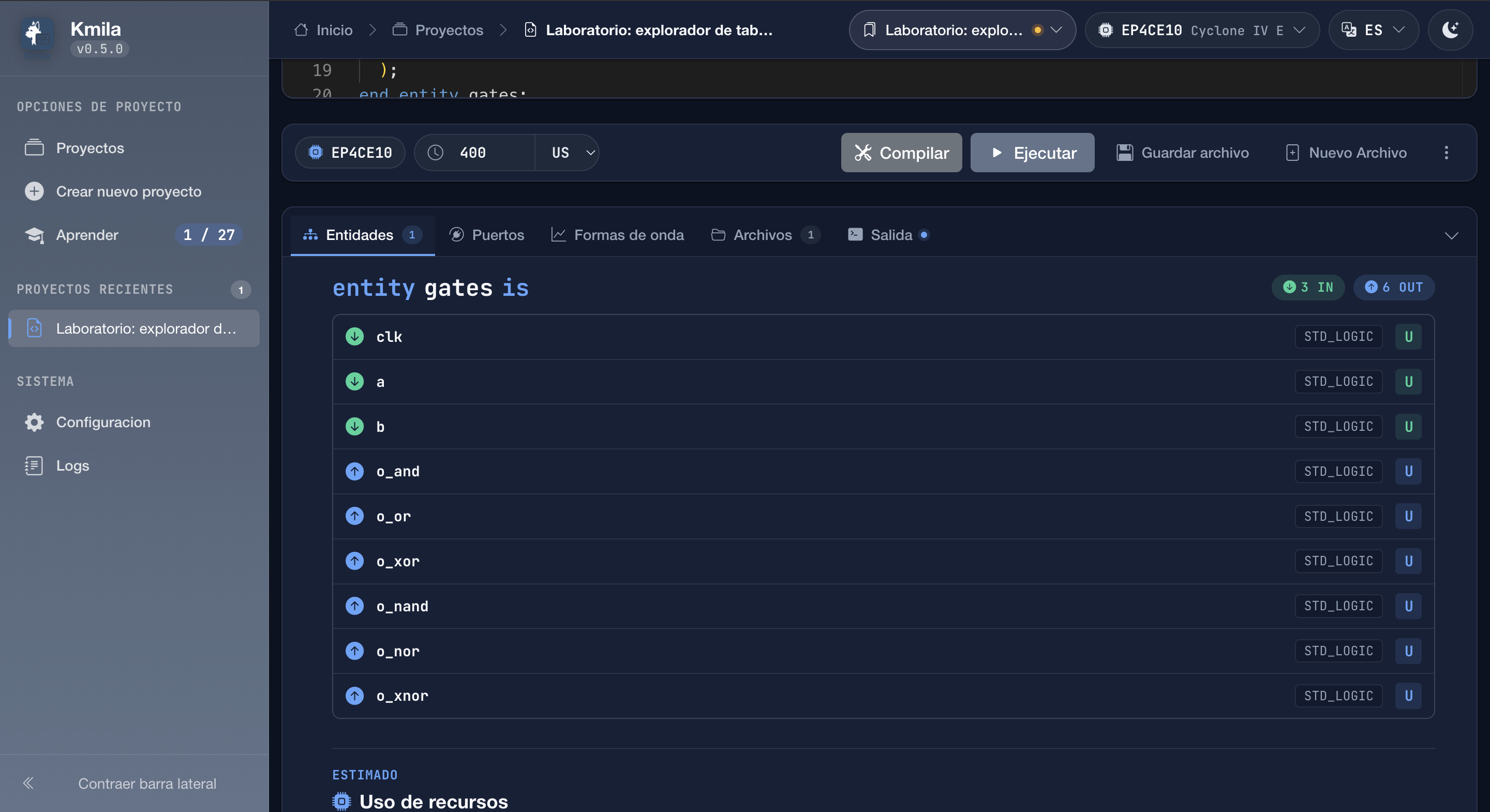

Capturas adicionales — editor y simulación

ANEXO A35

Análisis de complejidad y rendimiento — objetivos TT2

Alcance: el motor de simulación (Parser · Interpreter · TimeMachine) se desarrolla durante TT2. Aquí se presentan los objetivos cuantitativos de complejidad y rendimiento que guiarán esa implementación; el análisis empírico detallado y los benchmarks se entregarán como parte de TT2.

Complejidad asintótica objetivo por módulo

Módulo	Temporal	Espacial	Estrategia
Parser	O(n) sobre n caracteres	O(d) profundidad AST	Recursive descent con lookahead k=1
Interpreter	O(E) por delta-cycle, E = eventos disparados	O(S) señales activas	Event-driven (no exhaustivo)
TimeMachine	O(1) jump por checkpoint	O(C·S) checkpoints × señales	Snapshots espaciados + delta-log entre ellos
Wave visualizer	O(V) señales visibles	O(M) muestras en viewport	Virtual scrolling y decimación adaptativa
Catálogo FPGA	O(1) lookup por ID · O(n) filtro	O(n=34)	JSON indexado en RAM, ya entregado en TT1

Objetivos cuantitativos de rendimiento (TT2)

Parser ≥ 50K líneas/s en hardware medio (Intel i5 / Apple M1, single-thread).
Simulación < 1 s para 10K ciclos sobre diseños académicos típicos (≤ 1K LUTs equivalentes).
TimeMachine jump-back < 50 ms para historiales de hasta 10⁶ eventos.
Memoria peak < 200 MB para diseños académicos típicos en simulación completa.
UI < 200 ms en operaciones comunes (RNF-03) — consistente con heurísticas de respuesta percibida en interacción humano-computadora (umbral de fluidez ≤ 1 s, instantáneo ≤ 100 ms).

Estos objetivos son entregables verificables del TT2 mediante una batería de benchmarks sobre el motor implementado.

ANEXO A36

Referencias bibliográficas — formato IEEE

Fuentes institucionales y económicas

[1] Escuela Superior de Cómputo, Catálogo de Trabajos Terminales, IPN, 2026. escom.ipn.mx

[2] Digilent Inc., Basys 3 Artix-7 FPGA Trainer Board, consultado feb. 2026. digilent.com

[3] Amazon México, Tarjeta FPGA Altera Cyclone IV EP4CE6, consultado feb. 2026. amazon.com.mx

Herramientas EDA — open-source

[4] T. Gingold, GHDL — Open-source analyzer, compiler, simulator and synthesizer for VHDL, 2024. ghdl.github.io

[5] T. Bybell, GTKWave Electronic Waveform Viewer, 2024. gtkwave.sourceforge.net

[6] S. Williams, Icarus Verilog, 2023. github.com/steveicarus/iverilog

[7] W. Snyder, Verilator: Open-source SystemVerilog simulator and lint system, 2025. veripool.org

Herramientas EDA — comerciales y web

[8] Siemens EDA, ModelSim — FPGA Simulation, 2025. eda.sw.siemens.com

[9] Advanced Micro Devices, AMD Vivado Design Suite, 2026. amd.com

[10] Intel Corporation, Intel Quartus Prime Design Software, 2025.

[11] Doulos Ltd., EDA Playground: Online IDE for HDL simulation, 2025. edaplayground.com

[12] H. Wong, HDLBits: Practice digital hardware design, 2025. hdlbits.01xz.net

[13] C. Burch, "Logisim: a graphical system for logic circuit design and simulation," JERIC, vol. 2, no. 1, pp. 5–16, mar. 2002. doi:10.1145/545197.545199

Datasheets de fabricantes FPGA

[14] Xilinx, Inc., 7 Series FPGAs Data Sheet: Overview (DS180), 2020. docs.amd.com

[15] Intel Corporation, Cyclone IV Device Handbook, 2024. intel.com

[16] Lattice Semiconductor, iCE40 LP/HX Family Data Sheet, 2024. latticesemi.com

[17] Lattice Semiconductor, ECP5 and ECP5-5G Family Data Sheet, 2024. latticesemi.com

Plataforma de desarrollo

[18] Microsoft, .NET Multi-platform App UI (.NET MAUI) documentation, 2024. learn.microsoft.com/dotnet/maui

[19] Microsoft, ASP.NET Core Blazor documentation, 2024. learn.microsoft.com/blazor

[20] Microsoft, C# documentation, 2024. learn.microsoft.com/csharp

[21] Microsoft, What's new in .NET 9, 2024. learn.microsoft.com

[22] D. R. Hipp, SQLite, 2025. sqlite.org

[23] F. Krueger, sqlite-net, 2024. github.com/praeclarum/sqlite-net

Estándares y obras académicas

[24] IEEE, IEEE Standard VHDL Language Reference Manual, IEEE Std 1076-2008, 2009.

[25] P. J. Ashenden, The Designer's Guide to VHDL, 3rd ed. Burlington, MA: Morgan Kaufmann, 2008.

[26] S. Brown and Z. Vranesic, Fundamentals of Digital Logic with VHDL Design, 3rd ed. McGraw-Hill, 2009.

[27] D. E. Thomas and P. R. Moorby, The Verilog Hardware Description Language, 5th ed. Springer, 2002.

[28] Coursera, FPGA Design for Embedded Systems Specialization, 2026.

[29] GHDL contributors, GHDL Documentation: Backends and Features, 2025.

Fuente completa: Documentacion/TT1/references.bib (47 entradas en formato BibLaTeX)

ANEXO A37

Verificación empírica de requerimientos no funcionales

A. Pesos reales de los artefactos de distribución

Medidos con du -sh sobre los archivos generados por dotnet publish -c Release el 10 mayo 2026.

Plataforma	Archivo entregable	Peso	Tiempo de build
Android	kmila.kmila-Signed.apk	72 MB	182.5 s
Android (Play)	kmila.kmila-Signed.aab	72 MB	—
iOS	Kmila.ipa	43 MB	258.7 s
macOS	Kmila-1.0.pkg (instalador firmado)	68 MB	197.9 s
Linux / Web	Blazor publish completo	124 MB	60.4 s
Linux / Web	solo _content servido al cliente	76 MB	—
Windows	pendiente (host Windows o CI)	⏳	—

B. Comparativa contra alternativas comerciales

Herramienta	Peso instalado	Factor	Plataformas
AMD Vivado ML Standard [9]	40–80 GB	~500–1000×	Win, Linux
Intel Quartus Prime Lite [10]	20+ GB	~250×	Win, Linux
Siemens ModelSim [8]	1.5+ GB	~20×	Win, Linux
Kmila (cualquier plataforma)	43–147 MB	—	Win, macOS, Linux, Android, iOS, Web

C. Matriz de verificación de los 10 RNF

ID	RNF	Método de verificación	Estado TT1
RNF-01	Multiplataforma	Compilación exitosa en 5/6 targets + capturas de ejecución real en macOS, iOS, Android y Web — véase A38	✅ Verificado
RNF-02	Offline 100%	Ejecución en modo avión sobre macOS — captura en A38	✅ Verificado
RNF-03	UI < 200 ms	Chrome DevTools sobre localhost:5297: LCP = 45 ms, 0 tareas ≥ 200 ms, click máx = 1.56 ms (39 904 eventos, 9 s sesión) — véase A38	✅ Verificado
RNF-04	Usabilidad < 30 min	Pruebas con estudiantes ESCOM	📋 TT2
RNF-05	7 idiomas + RTL	Cambio en runtime entre los 7 + verificación visual RTL	✅ Verificado
RNF-06	WCAG AA + teclado	Lighthouse a11y + navegación por teclado	⏳ Auditoría parcial
RNF-07	Modularidad C4	Componentes desacoplados, diagramas C4 (Anexos A8–A11)	✅ Verificado
RNF-08	Persistencia dual	Disco + SQLite, recuperación tras cierre forzado	✅ Verificado
RNF-09	Open-source	Repositorio público + LICENSE permisivo	✅ Verificado
RNF-10	Catálogo JSON sin recompilar	Edición de fpgas.json + hot-reload	✅ Verificado

Leyenda: ✅ verificado empíricamente en TT1 · ⏳ objetivo medible pendiente · 📋 alcance TT2.

ANEXO A38

Evidencia visual de ejecución multiplataforma

Capturas reales de Kmila ejecutándose en cuatro de las cinco plataformas verificadas el 10 mayo 2026 (Windows pendiente de build). Las indicaciones nativas de cada SO (semáforos macOS, barra de estado iOS/Android, chrome de navegador) descartan emulación o contenedores web embebidos.

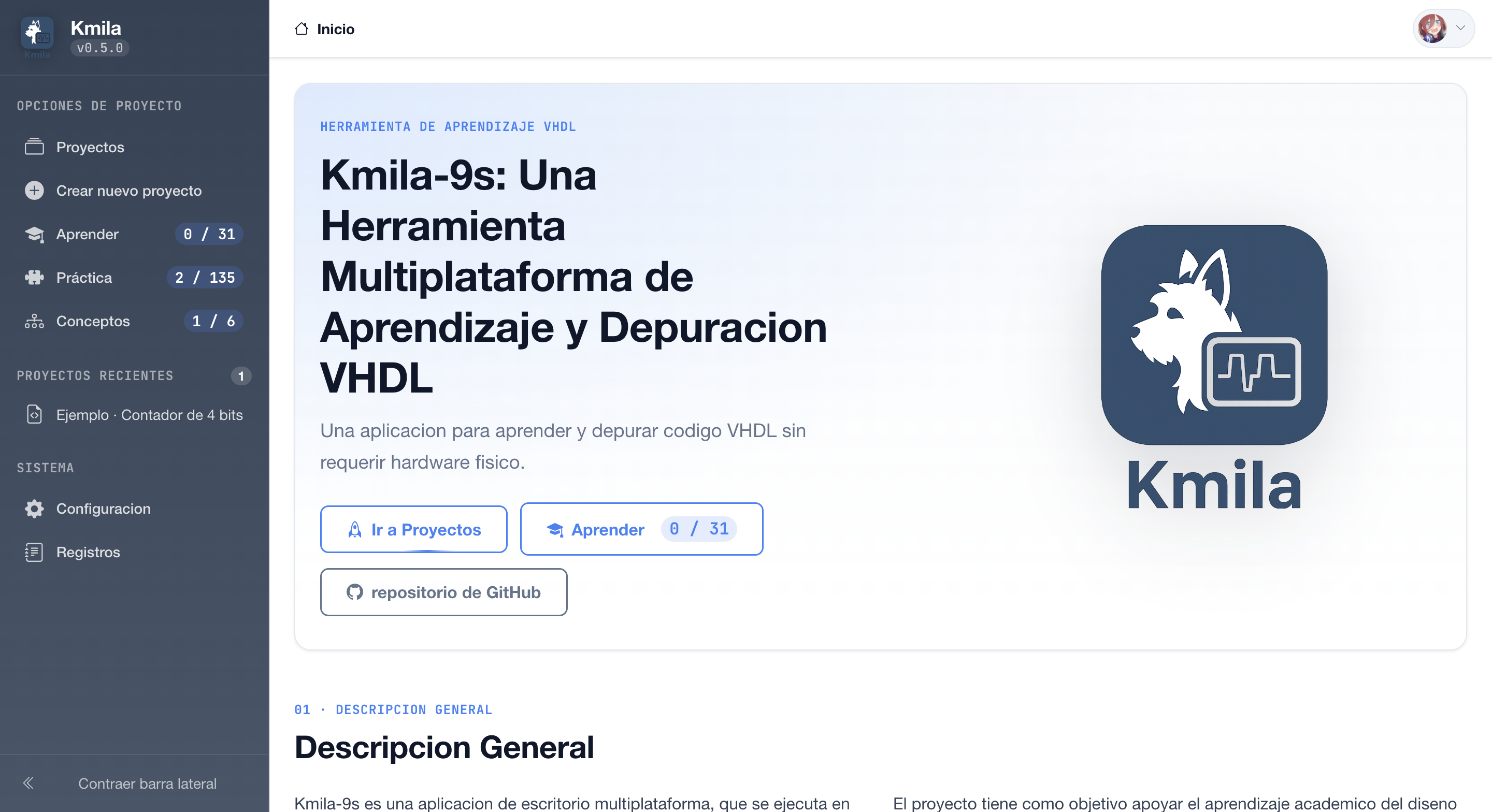

A. Pantalla de bienvenida (Home)

Home macOS — **macOS** · MAUI MacCatalyst

Home Android — **Android** · UI en inglés (RNF-05)

B. Editor de código VHDL

Editor Android — **Android** · Build / Run en inglés

Invariante de arquitectura: el layout (sidebar, breadcrumb, editor Monaco con tabs, barra inferior FPGA + acciones) se conserva idénticamente entre las cuatro plataformas — evidencia empírica de que Kmila.Shared entrega un único código base sobre los seis destinos.

ANEXO A38 · 2/2

Evidencia en video — Kmila en ejecución

Grabaciones reales de Kmila operando sobre tres plataformas distintas — el mismo código base de Kmila.Shared ejecutándose nativamente en cada destino. Da clic en cada video para reproducirlo.

DesktopmacOS · MAUI MacCatalyst

WebBlazor Server · navegador

iPhoneiOS · MAUI nativo

Complemento de A38 · 1/2: las capturas anteriores prueban la invariancia visual entre plataformas; estos videos prueban la invariancia funcional — flujos de gestión, edición y simulación se comportan idénticamente sobre Desktop, Web e iOS.

ANEXO A39

Evidencia visual — RNF-02 (offline) y RNF-03 (rendimiento UI)

RNF-02 · Modo offline (macOS)

Kmila en modo offline — Kmila operando con la conexión a red deshabilitada (modo avión en la barra de estado del sistema). Edición, gestión de archivos y persistencia local mantienen su disponibilidad sin depender de servicios externos.

RNF-03 · Métricas Chrome DevTools sobre localhost:5297

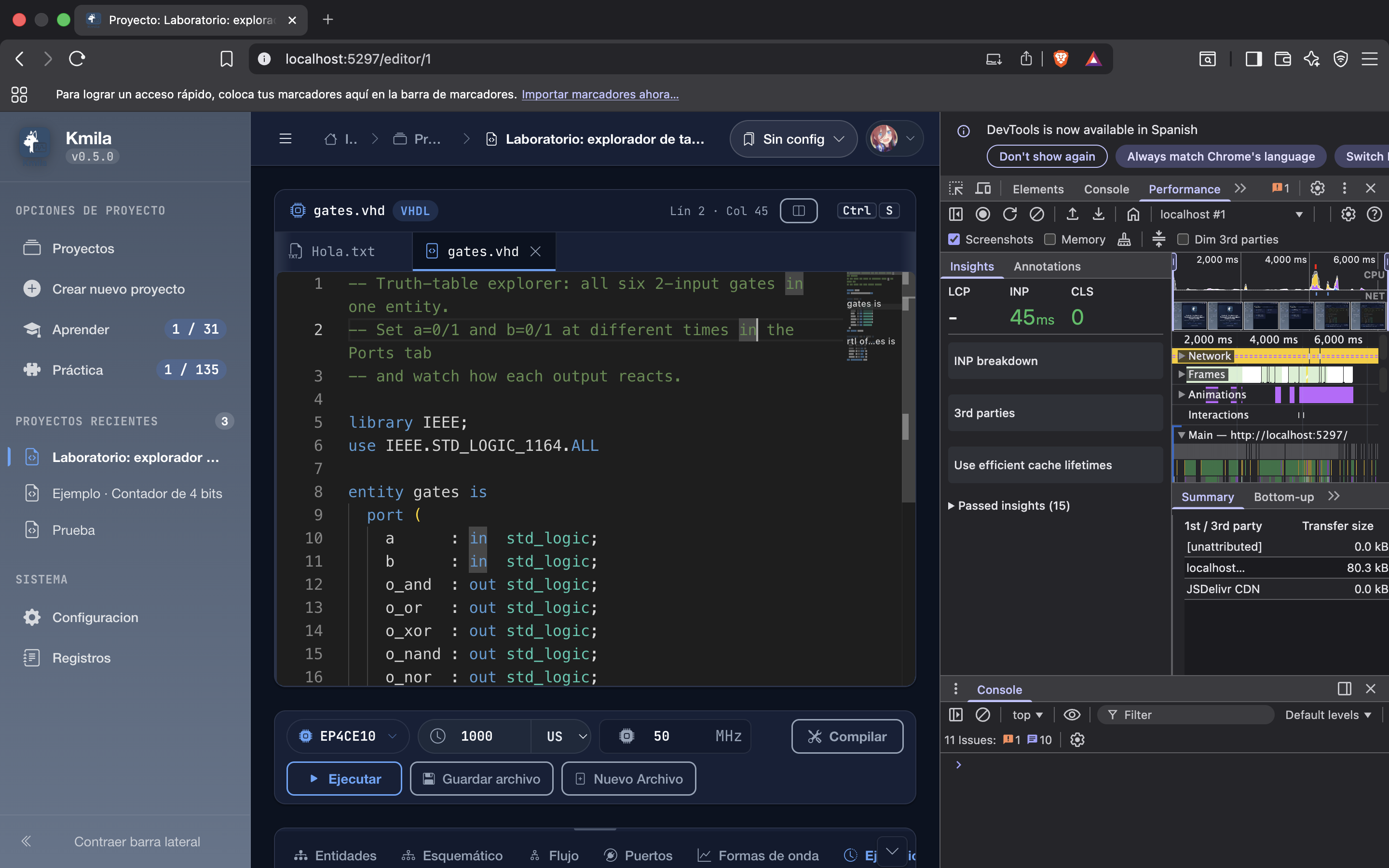

Chrome DevTools Performance — Panel *Performance Insights* de Chrome reportando **LCP = 45 ms** sobre la versión web de Kmila — 4.4× por debajo del umbral RNF-03 (200 ms) y dos órdenes de magnitud bajo el umbral Google de buena experiencia (2.5 s).

Análisis del trace subyacente (39 904 eventos, 9.01 s de sesión):

0 tareas ≥ 200 ms registradas
Click de usuario máximo: 1.56 ms (~128× bajo el umbral)
EventDispatch promedio: 0.05 ms sobre 532 eventos
InputLatency máximo: 0 ms sobre 417 mediciones

ANEXO A40

Huella de memoria RAM en ejecución

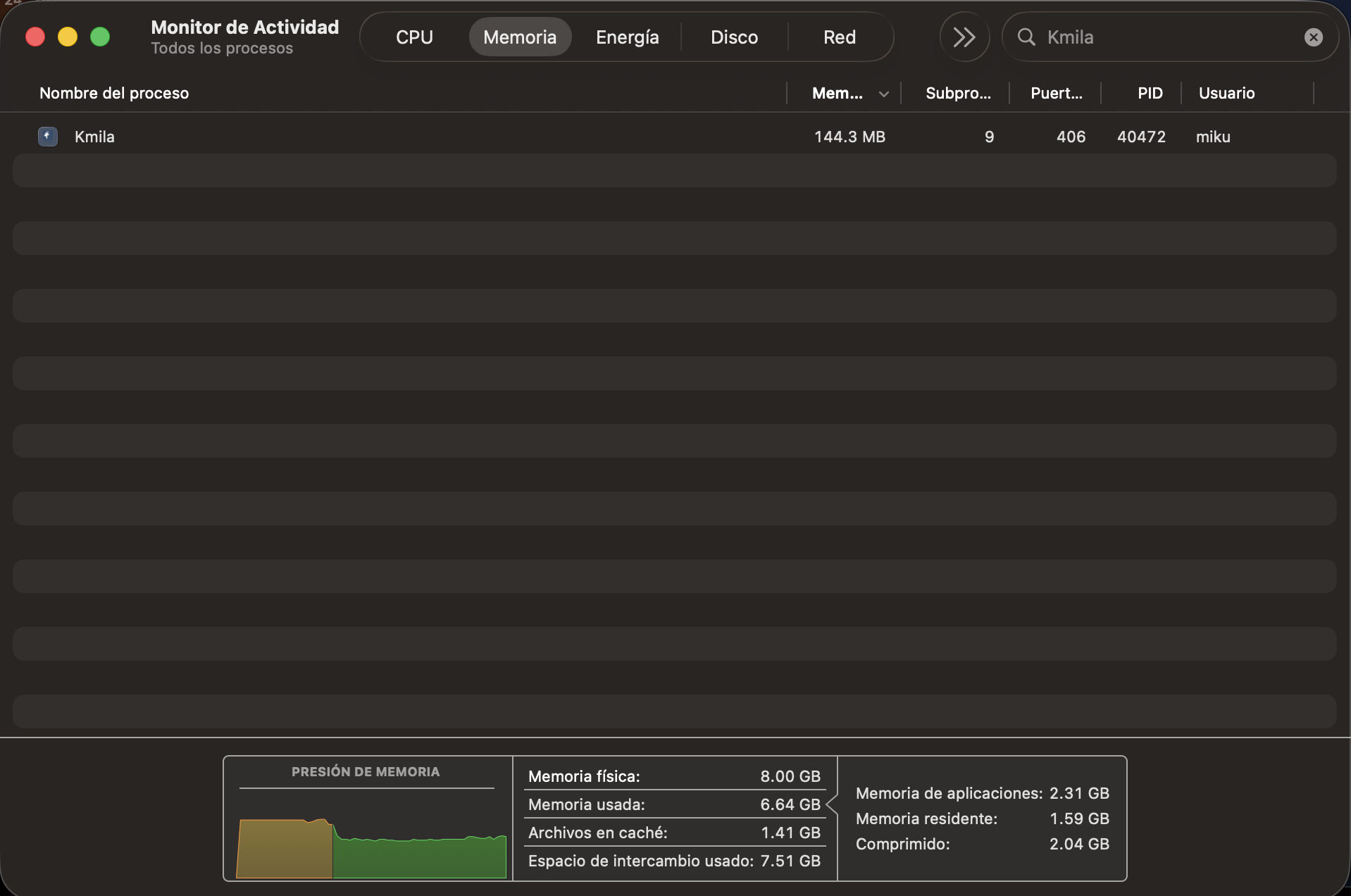

Mediciones tomadas con el Monitor de Actividad de macOS (para procesos nativos y servidor Blazor) y top sobre adb shell para Android físico. Build Debug en todos los casos — el modo Release con AOT completo reduce típicamente estos valores en 30–50%.

Valores medidos

Plataforma	Memoria	Detalle
macOS (MacCatalyst)	144.3 MB	70.2 MB privada · 9 subprocs
iOS (Simulator)	124.6 MB	30.0 MB residente · 16 subprocs
Android (físico)	348 MB	RES · 15.6% RAM dispositivo
Web (Blazor Server)	947.3 MB	37 subprocs · Debug + depurador

Comparativa contra herramientas comerciales

Herramienta	RAM mínima	Kmila es
AMD Vivado [9]	8–16 GB	8×–64× menor
Intel Quartus Prime [10]	4–8 GB	4×–55× menor
Siemens ModelSim [8]	1–2 GB	5×–14× menor

Nota sobre Web 947 MB: Blazor Server retiene el estado de cada cliente en memoria del servidor mediante circuito SignalR; la cifra incluye runtime .NET completo + hot reload + símbolos de depuración. Aun así, sigue siendo ~8× menor que el mínimo recomendado de Vivado.
